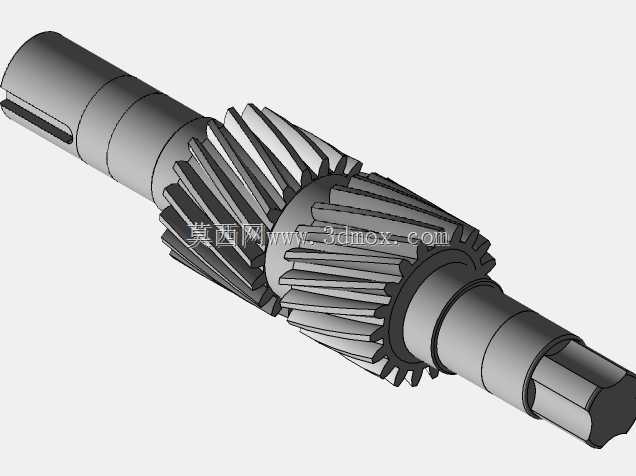

带轴螺旋锥齿轮传动件结构设计

项目分类:齿轮 发布时间:2022-01-04 ID:487785
  • 带轴螺旋锥齿轮传动件结构设计

  在重载传动工况的设备布局中,这类带集成轴的螺旋锥齿轮往往承担着交错轴动力换向传输的核心作用,常见于差速机构、机床主轴进给箱、工程机械行走驱动单元等需要改变动力传递方向的部位,相比分体式齿轮与轴的装配结构,集成式齿轮轴能消除配合间隙带来的传动回差,在频繁正反转的工况下能大幅降低键槽配合面的冲击磨损,提升传动系统的整体刚性。从结构设计逻辑来看,该零件将锥齿轮轮齿与传动轴做一体化加工,轴段两端分别设计了不同的安装配合结构:一端加工有键槽,用于和动力输入端的联轴器或者带轮实现周向固定,传递输入扭矩;另一端设计为花键结构,用于和后续传动部件啮合,输出经过换向的动力,中间轴段预留了轴承安装位,可匹配对应规格的滚动轴承实现径向支撑,

  保证齿轮啮合时的同轴度精度。轮齿部分采用螺旋齿形设计,相比直齿锥齿轮,螺旋齿的啮合重合度更高,轮齿进入和退出啮合的过程更平缓,能有效降低传动过程中的冲击与噪音,在高速重载工况下的承载能力比同模数直齿锥齿轮高出30%左右,设计时选定的模数与压力角参数,是基于额定传递扭矩、转速以及安装空间边界反复校核确定的,既保证轮齿齿根弯曲强度满足额定载荷下的疲劳寿命要求,也控制齿面接触应力在许用范围内,避免长期运行出现点蚀失效。在实际安装边界上,该零件的轴向定位依靠轴段上的台阶面实现,装配时轴承内圈抵靠台阶端面,配合轴端挡圈或者圆螺母完成轴向锁紧,保证锥齿轮的节锥顶点与配对锥齿轮的节锥顶点重合,这是锥齿轮副正确啮合的核心安装要求,一旦出现轴向错位,

  会导致轮齿接触区偏移,轻则加剧局部磨损、传动效率下降,重则出现轮齿崩断的严重故障。轴段上的键槽尺寸按照标准平键规格设计,键槽的对称度、轴段的圆柱度、各配合轴段的同轴度都有严格的形位公差要求,加工时通常采用两中心孔作为定位基准,一次装夹完成大部分轴段与轮齿的粗加工,热处理后再进行齿面磨削与轴段精磨,保证各部位的形位精度符合装配要求。这类集成齿轮轴的应用场景中,润滑方式通常根据设备运行转速选择,中低速工况可采用油脂润滑,高速工况则采用飞溅润滑或者压力喷油润滑,保证轮齿啮合面与轴承配合面能形成稳定的油膜,降低摩擦损耗。设计过程中还需要考虑动平衡要求,当工作转速超过一阶临界转速的三分之一时,需要对轴组件做动平衡校正,

  避免高速运行时出现振动超标,影响整套传动系统的运行稳定性。另外,轮齿的螺旋方向选择需要匹配配对齿轮的旋向与转动方向,保证啮合时产生的轴向力能指向轴的定位支撑端,避免轴向力额外作用在轴承锁紧结构上,提升轴承的使用寿命。在设备维护层面,这类集成齿轮轴属于易损传动件,长期运行后需要检查齿面磨损情况、轴段配合面的磨损量以及键槽的变形情况,当齿面磨损量超过齿厚的10%或者出现点蚀、剥落面积超过接触区的30%时,就需要及时更换,避免故障扩大影响整套设备的运行。
