数控机夹式外圆车削刀具结构设计

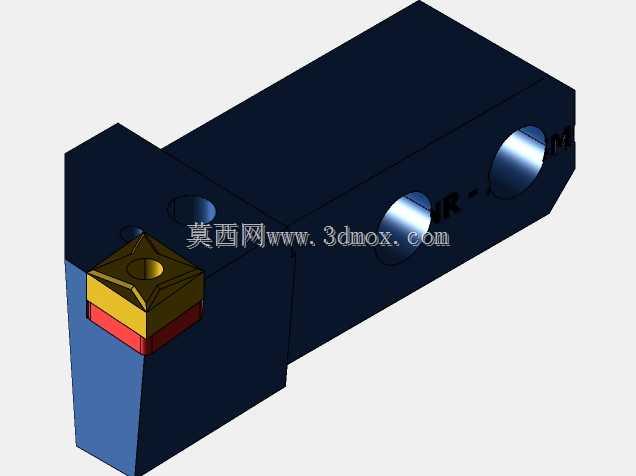

　　这款机夹式车削刀具主要适配普通数控车床与车削加工中心的外圆、台阶面连续切削工况，在批量金属切削加工场景中，可替代传统焊接式车刀完成碳钢、合金钢、有色金属等多种材质工件的粗精加工工序，能有效减少换刀停机时间，提升加工节拍稳定性。从结构设计逻辑来看，刀体采用整体长方体构型，是为了匹配标准数控车床的方刀架装夹基准，刀体侧面的两个贯通安装孔，用于配合压紧螺栓实现刀具在刀架工位上的刚性固定，安装时可通过调整螺栓锁紧力矩，保证刀体悬伸长度符合加工刚性要求，避免切削过程中出现振刀纹影响工件表面质量。刀头部位采用杠杆式压紧结构，刀片槽的定位面经过精度匹配设计，可与标准菱形可转位刀片的基准面完全贴合，无需每次换刀后重新对刀调整刀尖高度，

　　刀片磨损后仅需松开压紧机构转位或更换刀片即可继续加工，大幅降低了刀具刃磨的辅助工时。刀体前端的排屑空间做了斜向让位设计，切削过程中带状切屑可沿着刀片前刀面流出后，顺着让位空间向远离工件的方向排出，避免切屑缠绕在刀体或工件表面刮伤已加工面。从安装边界来看，刀体的截面尺寸符合通用方刀架的装夹尺寸范围，安装时刀体底面与刀架定位面完全贴合，侧面靠紧刀架定位侧壁后锁紧螺栓，可保证刀尖中心高与机床主轴中心高度偏差控制在允许范围内，避免出现扎刀或工件端面残留凸台的问题。刀体上的冷却孔道正对刀片切削刃位置，加工时可接入机床冷却系统，将切削液直接喷射到切削区域，有效带走切削产生的热量，降低刀片切削温度，延长刀片使用寿命，

　　同时高压切削液也可辅助冲断切屑，优化排屑效果。在实际加工应用中，这款刀具可根据加工需求搭配不同材质牌号的可转位刀片，粗加工时选用大进给量的厚涂层刀片，可承受较大的切削冲击，精加工时选用高锋利度的金属陶瓷刀片，可获得更高的工件表面加工质量。刀体本身采用合金工具钢经淬火调质处理，整体刚性充足，在正常切削参数下不会出现刀体变形问题，刀头部位的刀片定位槽经过精密磨削加工，定位精度稳定，可保证多次换刀后的刀尖位置重复精度满足加工公差要求。针对不同的加工工况，这款刀具还可调整安装角度，通过偏转刀体角度实现外圆锥面、倒角等特征的加工，无需更换额外刀具，提升了单把刀具的加工适配范围。在刀具维护方面，日常使用仅需定期清理刀片槽内的切屑残渣，检查压紧机构的磨损情况，无需对刀体本身进行刃磨处理，相比传统焊接车刀降低了维护成本与技能要求，适合批量生产线上的操作工人快速更换调整。
