可转位内孔数控车削刀具结构设计

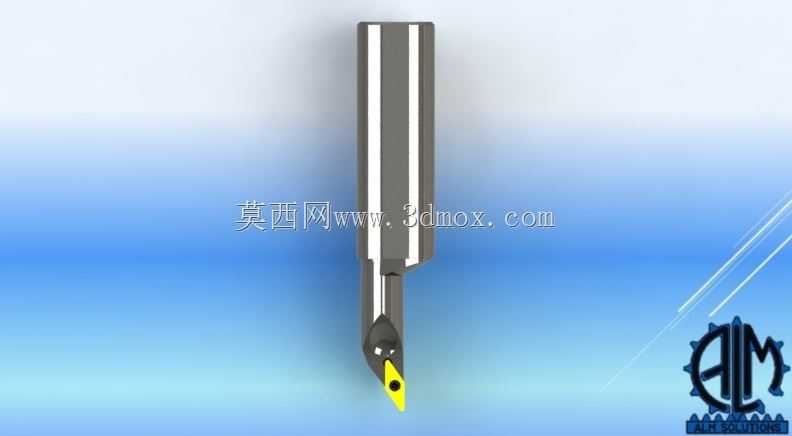

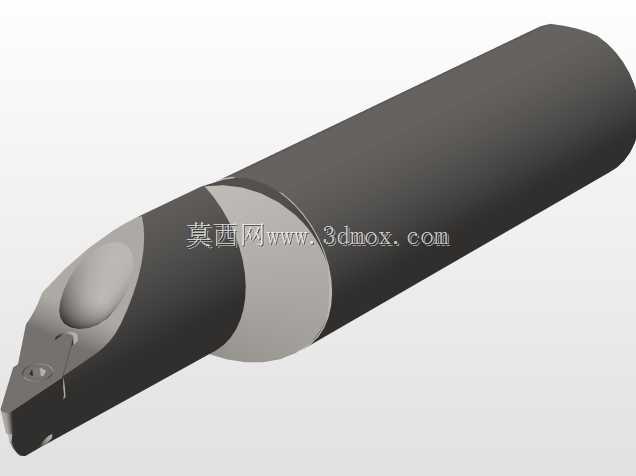

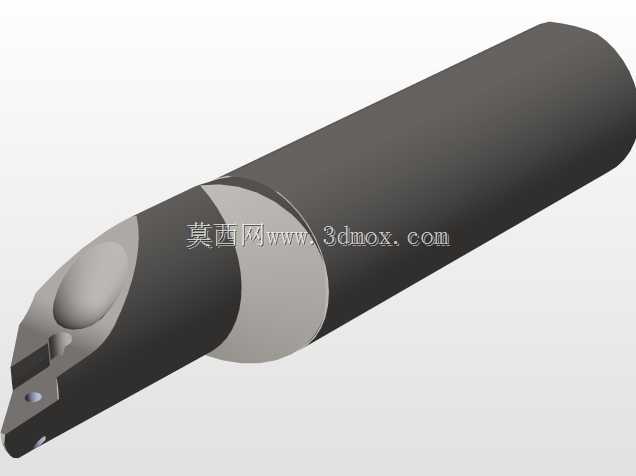

　　在数控车床、车削中心的内孔加工工序中，这类带可转位刀片的内孔车刀是完成小直径深孔、台阶孔、内锥面、内螺纹底孔等特征切削的核心执行部件，区别于焊接式车刀，这类机夹结构的刀具无需在刀片磨损后重新刃磨，仅需松开夹紧螺钉将刀片转位至全新切削刃即可继续加工，能大幅缩短产线换刀停机时间，适配批量零件的连续加工需求。从结构设计逻辑来看，刀杆主体采用整体硬质合金或高强度合金钢材质，长径比经过严格校核，针对不同内孔加工深度预留了足够的刚性冗余，避免切削过程中出现让刀、振纹问题，刀杆尾部采用标准圆柱直柄结构，可适配车床刀塔的标准内孔刀座，安装时仅需通过刀座侧固螺钉锁紧即可完成定位，无需额外定制转接工装，安装同轴度公差控制在0.02mm以内，

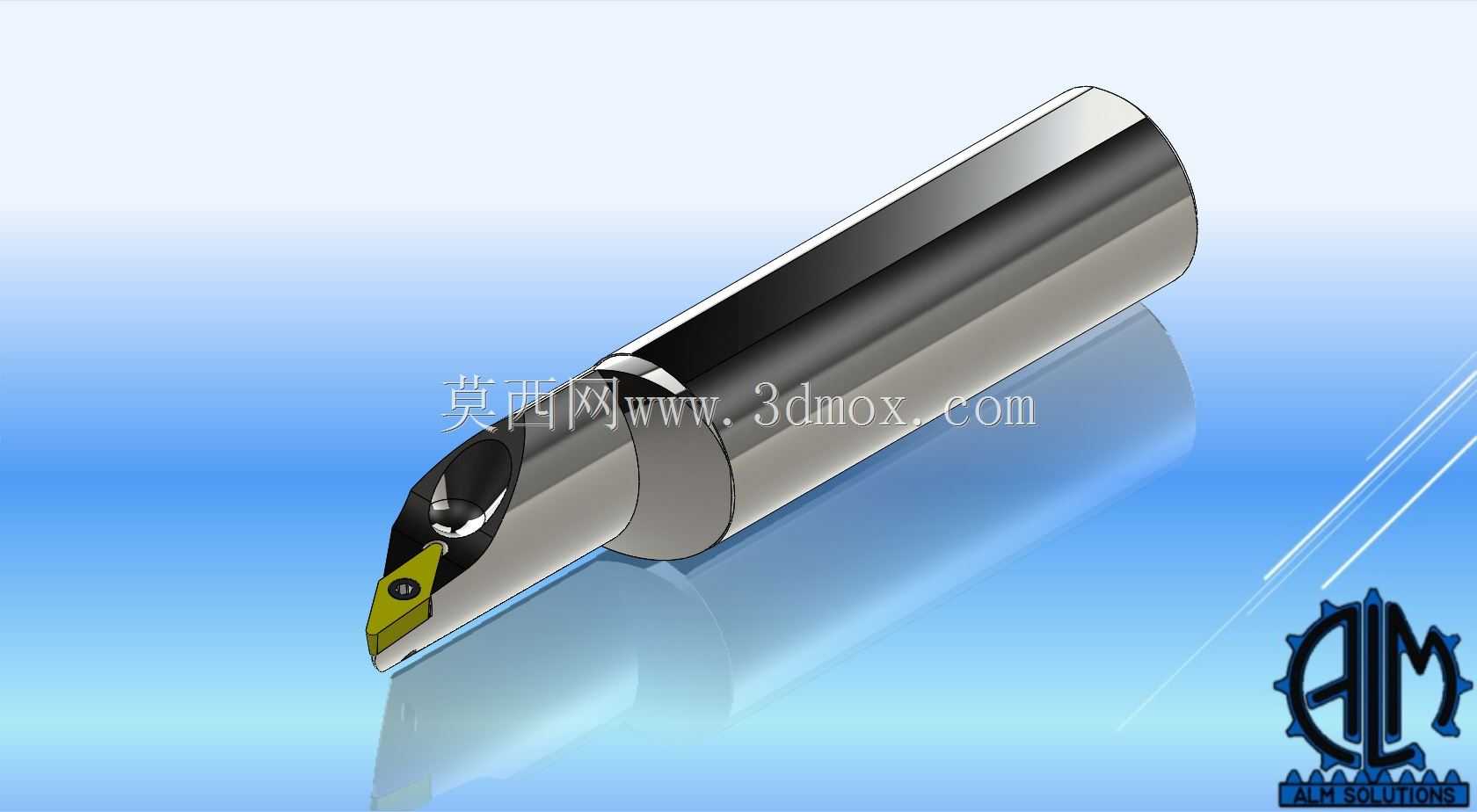

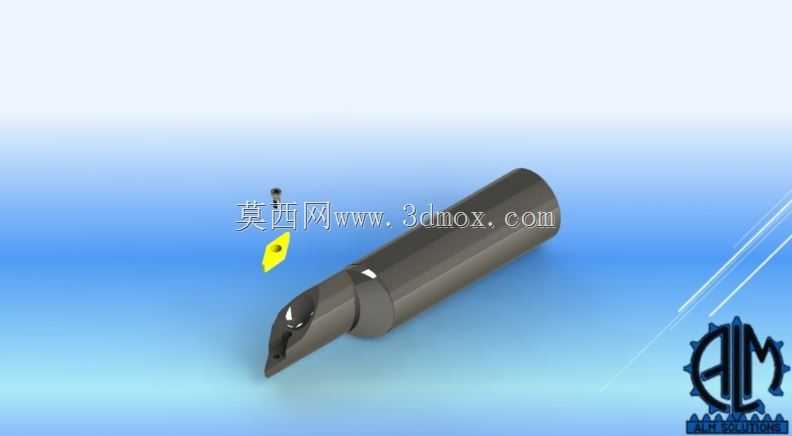

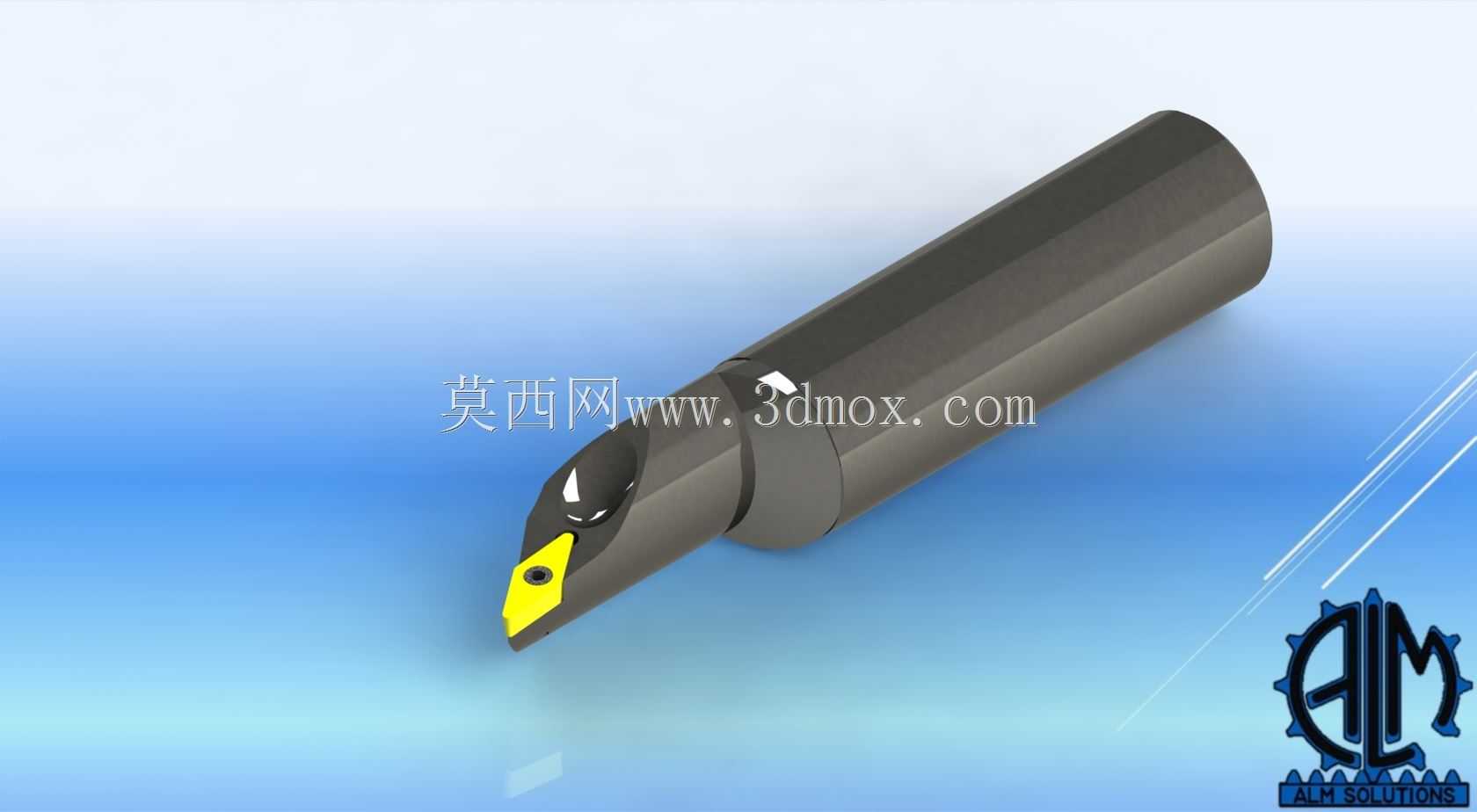

　　能有效减少切削过程中的径向跳动。刀片夹紧结构采用上压式螺钉锁紧设计，刀片定位槽与刀片底面完全贴合，定位精度可达0.01mm，保证每个转位后的切削刃位置偏差在允许范围内，无需重新对刀即可保证加工尺寸一致性；刀片选用菱形带涂层硬质合金刀片，刀尖圆弧半径根据常规半精、精加工需求匹配，可覆盖钢件、铸铁、有色金属等多数常见金属材料的内孔切削工况，刀片前角、后角经过优化设计，能有效降低切削阻力，减少切屑缠绕风险。刀杆头部的出液孔正对刀片切削区域，可直接将冷却切削液输送至切削热集中的刀尖位置，带走切削过程中产生的大量热量，同时辅助冲离切屑，避免切屑刮伤已加工内孔表面。在实际加工场景中，这类刀具可完成内孔车削、内孔倒角、内孔端面环槽加工等多道工序，

　　针对不同的加工材料，仅需更换对应材质牌号的同规格刀片即可，无需更换整支刀杆，能有效降低刀具库存成本。设计过程中针对刀杆的避空尺寸做了专门优化，刀杆头部直径小于可加工最小内孔直径，保证在加工小直径内孔时刀杆外壁不会与已加工孔壁发生刮碰，刀杆的悬伸长度可根据加工孔深做对应选型，长悬伸规格的刀杆内部做了阻尼结构优化，能抑制深孔加工时的切削振动，保证内孔表面加工质量。从安装边界来看，标准圆柱柄的直径规格覆盖16mm、20mm、25mm、32mm等常规车床刀座适配尺寸，可直接安装在绝大多数卧式数控车床、斜轨车削中心的内孔刀位上，无需对刀塔做任何改造，刀片的更换操作可在机床上直接完成，无需拆卸整支刀杆，进一步压缩辅助加工时间。在切削参数匹配上，

　　这类刀具的线速度适配范围根据刀片材质不同可覆盖80-220m/min，进给量可根据表面粗糙度要求在0.08-0.25mm/r区间调整，能满足IT7-IT8级内孔尺寸精度、Ra1.6-Ra3.2表面粗糙度的加工要求，覆盖通用机械、汽车零部件、液压元件等行业的多数内孔加工需求。刀杆表面做了发黑防锈处理，能适应车间切削液喷淋的潮湿工作环境，延长刀杆的使用寿命，夹紧螺钉采用高强度内六角螺钉，多次松紧后不会出现滑牙问题，保证刀片夹紧的可靠性，避免切削过程中刀片移位造成的零件报废、刀具损坏问题。
