三轴正交坐标方向指示标识结构

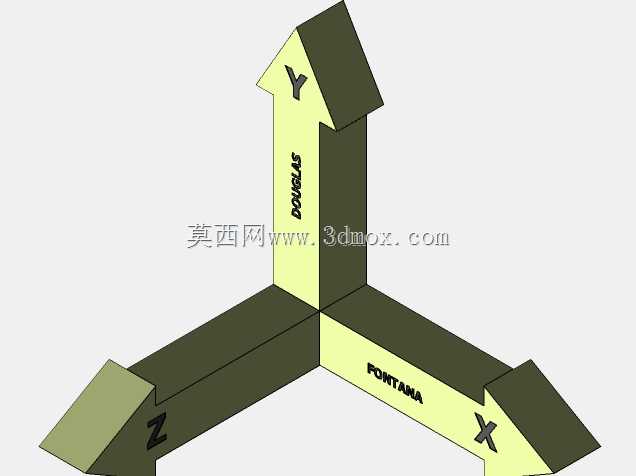

　　该结构为空间三轴正交方向指示构件，核心应用场景覆盖三维建模教学演示、机床加工工位坐标校准、三坐标测量设备基准定位、装配工位空间方向标识等多个工业现场环节，在机械加工实训车间、三维设计培训教室、精密测量实验室中都能见到这类基准标识的实际应用，能够帮助现场操作人员快速建立空间坐标认知，避免因方向判断失误导致的加工、装配、测量偏差。从实际功能来看，三个互相垂直的臂体分别对应空间坐标系的X、Y、Z三个轴向，每个轴向的端部都做了斜切箭头造型，能够直观区分轴向的正方向，臂体表面预留的标识区域可直接标注轴向名称或工位专属方向编码，在多工位协同作业的车间内，不同工位可通过该类标识统一坐标基准，减少跨工位装配时的方向对齐误差。

　　设计过程中优先保证三个臂体的正交精度，三个臂体的交汇中心为坐标原点，每个臂体的轴线与另外两个臂体的轴线垂直度公差控制在较高等级，避免因结构本身的角度偏差误导方向判断；臂体采用等截面矩形结构，加工时可通过标准型材裁切后拼接成型，也可通过一体化3D打印制作，两种加工方式都能保证结构的一致性，适合批量制作后布置在不同作业点位。外形尺寸方面，单臂长度可根据实际布置场景调整，常规实训场景下采用的尺寸单臂有效长度在150mm左右，整体外接圆直径不超过350mm，放置在工作台面时不会占用过多操作空间，安装边界要求放置平面的平面度公差不低于0.1mm/m，可通过底部粘接或螺栓固定的方式安装在工作台、机床操作台、测量平台的边角位置，

　　不会干涉正常的加工作业或测量操作。结构的三个箭头端部分别做了不同的色彩区分，相邻轴向的色彩存在明显色差，操作人员在距离标识3-5米的位置即可快速分辨不同轴向，在光线条件一般的车间环境下也能清晰识别方向；臂体的棱边都做了小尺寸倒角处理，避免日常搬运、布置过程中划伤操作人员，同时也能减少磕碰导致的端部变形，保证箭头造型的辨识度。在三坐标测量作业中，该标识可放置在测量平台的非测量区域，帮助新入职的测量人员快速熟悉设备的轴向定义，减少操作培训的时间成本；在数控加工工位，将该标识放置在操作面板旁，可帮助编程人员与机床操作人员快速核对加工坐标系方向，避免因坐标系方向设置错误导致的工件报废、刀具碰撞等生产事故；在三维建模教学场景中，

　　该实体结构可帮助初学者快速理解空间正交坐标系的构成，相比平面示意图更具直观性，能够降低空间想象的难度。结构本身没有活动部件，整体为刚性连接结构，日常使用过程中基本不需要维护，仅需定期清理表面的油污、切削液残留即可保证标识的清晰度；如果采用金属材质制作，表面可做喷塑处理提升耐磨损、耐腐蚀性能，适合在油污、切削液较多的加工车间长期使用，如果采用塑料材质3D打印制作，可直接在打印过程中完成色彩区分，省去后期喷涂的工序，制作成本更低，适合教学场景下的批量配置。安装时需要保证三个轴向与现场设备的固有坐标轴向保持平行，以机床安装为例，X轴臂体需要与机床的横向进给方向平行，Y轴臂体与纵向进给方向平行，Z轴臂体与垂直进给方向平行，安装完成后可通过百分表拉表的方式校准臂体与设备导轨的平行度，保证标识的方向参考准确性。
