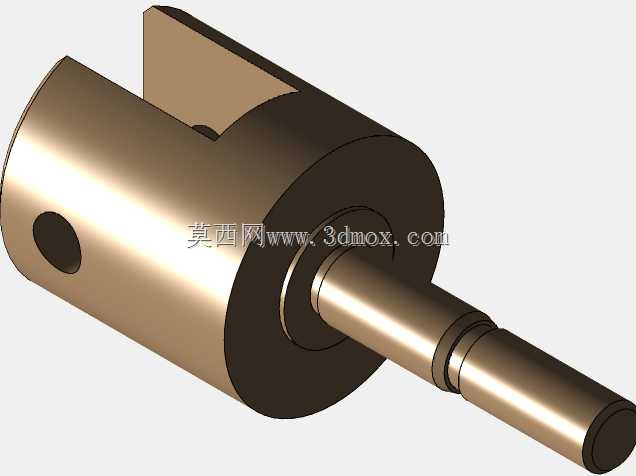

这类带侧开槽与径向通孔的轴类构件,常应用在轻工输送设备、小型自动化装配线的动力传递链路中,作为扭矩传递与轴向定位的中间连接部件使用。实际工况下,构件主体圆柱段嵌入配套的传动套内腔,侧部开出的通槽可与传动套内部的凸台形成周向限位,避免轴与套之间出现相对转动打滑,保证扭矩传递过程的稳定性;径向开设的通孔用于穿装圆柱销,完成轴与外接传动件的轴向锁止,防止设备运行过程中轴件受轴向力窜动脱出。从结构设计逻辑来看,主体圆柱段的外径与配套传动套的内孔采用基孔制间隙配合,配合公差控制在H7/h6区间,既保证装配过程顺畅无卡滞,又能将周向配合间隙控制在合理范围,减少传动换向时的冲击空程。伸出的阶梯轴段做了多阶变径设计,不同轴径段分别对应轴承安装位、
外接传动轮安装位与轴端挡圈安装位,轴承位的轴径公差取k6过渡配合,保证轴承内圈与轴的结合牢固度,避免轴承跑内圈的故障;传动轮安装位的轴径公差取h7间隙配合,方便带轮、齿轮这类传动件的拆装更换;最靠近轴端的环槽用于卡装轴用弹性挡圈,对安装在轴段上的零件形成轴向限位,无需额外加工螺纹孔即可完成固定,简化装配工序。设计过程中需要重点控制几个形位公差:主体圆柱段与各阶梯轴段的同轴度要控制在0.02mm以内,避免轴件高速转动时出现径向跳动,加剧轴承磨损与传动噪音;侧槽的两个侧壁要保持平行,且槽的对称面与轴的轴线重合度偏差不超过0.015mm,保证槽与传动套凸台的配合受力均匀,避免单侧受力过大出现槽口崩裂;径向通孔的轴线要与轴的轴线垂直相交,
垂直度偏差不超过0.02mm,防止穿装销钉后出现别劲,导致轴件转动卡滞。从安装边界来看,主体圆柱段的长度要小于配套传动套的内腔深度,保证轴件装入后端面不会与套体内腔底部发生硬顶,预留0.1-0.2mm的轴向间隙补偿热胀量;伸出阶梯轴段的总长度要匹配安装工位的空间尺寸,保证传动轮安装后不会与周边的机架护板、其他传动构件发生运动干涉;径向通孔的位置要避开主体圆柱段的应力集中区域,孔口做0.2mm的倒角处理,消除锐边避免装配时割伤操作人员,同时减少孔口的应力集中,提升轴件的抗疲劳强度。实际应用中这类构件多采用45号钢加工,主体表面做调质处理硬度达到HB220-250,兼顾强度与韧性,侧槽与径向孔的受力表面做局部高频淬火,
硬度提升至HRC40-45,提升耐磨性能,延长构件在频繁换向、冲击载荷工况下的使用寿命。建模过程中要注意各倒角、退刀槽的细节还原,阶梯轴段衔接处的退刀槽宽度取2mm、深度取0.5mm,保证车削加工时刀具可以顺利退刀,不会在轴肩处留下加工残留,影响零件的装配到位;侧槽的槽底圆角取R0.5mm,避免直角槽底的应力集中,降低构件受冲击载荷时断裂的风险。这类构件虽然结构不复杂,但作为传动链路中的基础连接件,其尺寸精度与结构合理性直接影响整套传动机构的运行稳定性,设计时需要结合实际工况的载荷大小、转速高低调整各部分的尺寸参数,比如在重载工况下可以适当加大主体圆柱段的直径,提升抗扭强度,在高速轻载工况下可以适当减小轴段直径,降低转动惯量,提升传动响应速度。
