带双法兰安装位的铰接式机械连接座

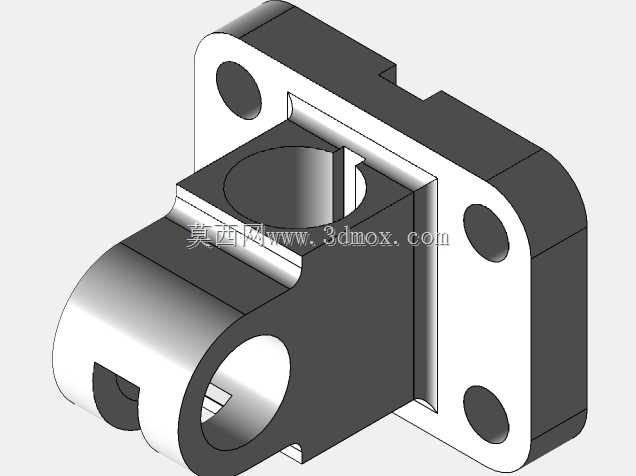

　　该铰接式连接座是工业传动、支撑链路中常用的传力构件，主要应用在需要实现小角度摆动、铰接联动的设备部位，常见于自动化生产线的连杆机构、物流输送设备的摆臂支撑、工程机械的操作连杆铰接点、农用机械的调节机构连接位，能够在传递径向载荷的同时，适配相连部件的小幅角度偏转，避免刚性连接带来的应力集中问题。从结构设计来看，构件主体采用一体化铸造成型后做机加工处理，整体分为三个功能区段：一端是带三个安装孔的方形法兰安装面，法兰面做了铣平处理，保证安装时与贴合面的接触刚度，三个安装孔呈三角分布，相比两孔安装具备更好的抗扭转能力，安装时可通过螺栓穿过孔位将整个支座固定在设备的机架立板上，安装孔的沉台设计可让螺栓头完全沉入，不会突出法兰面影响贴合精度；

　　中间段是加厚的承力基体，内部做了空腔减重设计，在保证整体结构强度的前提下降低了构件自重，基体的壁厚经过载荷校核，能够承受铰接部位传递的交变径向载荷，避免长期使用出现变形开裂；另一端是带横向贯通孔的铰接筒结构，贯通孔内可安装铰接销轴，与外部摆臂、连杆类部件形成转动副，铰接筒的端面做了倒角处理，方便销轴的装配导入，同时铰接筒侧面开有定位销槽，可装入紧定螺钉对穿入的销轴进行周向固定，防止销轴在工作过程中出现转动或轴向窜动。在安装边界方面，方形法兰端的外形尺寸适配常规10-16mm直径的安装螺栓，三个安装孔的中心距符合通用机械安装的孔位规范，可直接适配多数标准型材机架、设备立板的预装孔位，不需要额外做孔位改配；

　　铰接端的贯通孔直径适配标准圆柱销轴，孔的内壁做了铰孔处理，表面粗糙度达到Ra1.6，能够减少销轴转动时的磨损，延长铰接副的使用寿命；构件整体的轴向长度控制在紧凑区间，不会占用过多的设备安装空间，适合在布局紧凑的设备内部使用。设计过程中重点考虑了载荷传递的路径合理性，法兰端承受的安装反力通过加厚的中间基体直接传递到铰接筒部位，力流路径短且没有突变截面，有效降低了应力集中系数，在承受额定载荷的情况下，最大应力出现在铰接孔与基体的过渡圆角处，数值远低于常用铸铁、铸钢材料的许用应力，具备足够的安全裕度。同时构件的外形做了多处圆角过渡处理，既避免了锐边带来的装配划伤风险，也减少了铸造过程中的应力残留问题，

　　铰接筒与中间基体的连接部位做了加强筋结构，进一步提升了铰接部位的抗弯曲能力，在承受偏载载荷时不会出现连接部位断裂的问题。在实际使用场景中，这类连接座通常作为固定端铰接支座使用，相连的摆臂可绕铰接销轴实现0-30度范围内的摆动，可应用在设备门体的铰接支撑、调节机构的摆动支点、传动连杆的固定铰接点等位置，相比焊接式的铰接支座，这种一体化成型的构件具备更好的尺寸一致性，安装时不需要现场配焊，直接通过螺栓固定即可完成装配，后期维护更换也更加便捷，只需要拆下固定螺栓就可以完成支座的替换，不需要对设备机架做二次加工。针对不同的使用工况，该结构可通过更换材料适配不同的载荷需求，轻载工况下可采用铝合金压铸成型降低自重，中载工况下采用球墨铸铁铸造保证强度，重载工况下可采用45号钢锻造成型后做调质处理，进一步提升构件的抗冲击性能，铰接孔内也可根据使用需求加装铜套或者自润滑轴承，降低铰接转动时的摩擦阻力，减少维护时的润滑频次，适配长期无维护的使用场景。
