长柄夹持式浇铸取水操作装置结构设计

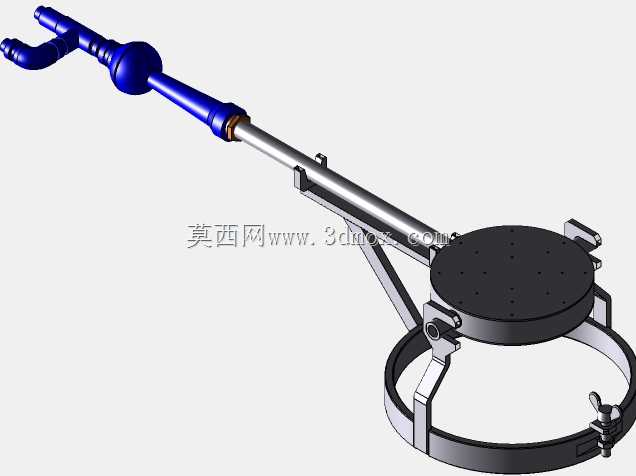

　　该装置主要应用于有色金属浇铸、小型熔炼作业场景中，操作人员可在安全距离外完成熔融金属表层取水样、舀取表层浮渣或者定点加注冷却介质的操作，避免近距离接触高温熔池带来的灼烫风险，适配10-50公斤级小型坩埚、敞开式熔池的作业需求，在小型铸造车间、五金配件浇铸工位、实验室金属熔炼试验场景中都能适配使用。从结构功能来看，装置分为操作端、传动杆、执行夹持端三个核心部分，操作端设置双柄式握持结构，其中一侧柄部集成控制扳机，通过内置的拉杆传动结构控制前端夹持环的开合，握持区域做了滚花防滑处理，操作时单手握持主柄、手指扣动扳机即可完成夹持动作，符合人工操作的施力习惯，长时间操作不易产生疲劳。传动杆采用分段式设计，

　　靠近操作端的部分为绝缘隔热材质包覆的金属杆身，可阻断高温传导，避免操作端温度过高影响握持，杆身长度经过适配设计，可保证操作人员与高温熔池保持80厘米以上的安全操作距离，杆身中部设置球形配重结构，平衡前端执行端的重量，让整个装置的重心落在握持区域附近，操作时无需额外施加过大的抬升力，降低操作负荷。前端执行端采用环形抱夹结构，抱夹环的内径适配常规1升容量的圆柱形取样容器，抱夹内侧设置三个可调节的支撑爪，支撑爪端部带防滑齿纹，可适配不同壁厚的金属取样杯、陶瓷坩埚，抱夹上方设置带多孔结构的圆形承托台，承托台表面的通孔可快速沥除取样时带出的多余熔液，避免熔液顺着杆身回流，承托台与抱夹环之间通过铰接结构连接，可在一定角度范围内自适应调整，

　　保证取样容器始终保持竖直状态，避免取样过程中熔液倾洒。设计过程中优先考虑了高温作业环境下的结构可靠性，所有与高温区域接触的金属部件均采用耐热合金钢材质，铰接位置预留了热膨胀间隙，避免高温下部件膨胀卡滞，传动拉杆与杆身之间设置隔热衬套，既减少热传导，也避免拉杆动作时与杆身产生摩擦卡滞。安装边界方面，装置无需额外固定安装，为纯手动操作工具，整体收拢状态下长度为110厘米，最大展开夹持直径为15厘米，操作端握持区域直径为3.5厘米，适配不同手型的操作人员握持，前端抱夹开合行程为0-6厘米，可稳定夹持直径8-14厘米的圆柱形容器，承托台直径为18厘米，可承接取样过程中滴落的少量熔液，避免熔液滴落烫伤操作人员。

　　结构设计上规避了传统长柄舀勺的操作缺陷，传统舀勺为一体式结构，取液后转移过程中容易晃洒，且无法适配不同规格的取样容器，该装置通过夹持式结构可快速更换不同规格的取样杯、舀勺，无需更换整根操作杆，降低了工具配置成本，同时铰接式承托结构可在操作人员调整杆身角度时，始终保持取样容器竖直，即使杆身倾斜30度，容器内的液体也不会倾洒，大幅提升了操作的安全性。在实际使用场景中，除了熔融金属取样作业，该装置也可用于高温槽液的取样、高温工件的夹取转移，适配热处理工位、电镀高温槽液检测等多个场景，杆身的隔热结构可在环境温度200摄氏度的工况下连续操作30分钟以上，操作端温度不会超过40摄氏度，符合手持工具的安全温度要求。传动结构采用刚性拉杆传动，相比软索传动结构，传动精度更高，扳机扣动行程与前端抱夹开合行程线性对应，操作人员可通过扳机的扣动幅度精准控制抱夹的夹紧力，既可以夹紧薄壁陶瓷容器不会夹碎，也可以夹紧较重的金属容器不会脱落，适配多种不同材质、重量的作业配件。
