带齿锁紧调节衬套结构设计

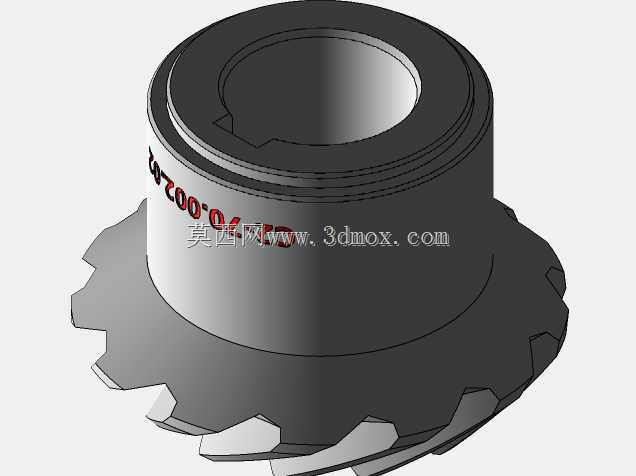

　　在各类需要周向限位、轴向调节的机械装配场景中，这类带外缘齿的衬套零件是非常常见的功能性连接件，日常接触到的手动调节机构、进给限位组件、角度锁止结构里都能见到它的应用。从结构上看，零件主体为阶梯轴套结构，内孔为贯通光孔设计，孔壁一侧开有标准键槽，用于和穿过内孔的轴类零件实现周向防转，避免衬套与轴之间出现相对转动导致的定位失效。零件上部为多层阶梯外圆，不同直径的外圆段分别对应不同的装配配合面，最上端的细牙外螺纹段可以配合锁紧螺母实现轴向位置的固定，中间的圆柱段用于和安装基座的内孔形成间隙配合，保证衬套可以沿轴向顺畅滑动调节。零件下部的外缘设计有一圈均匀分布的锥形棘齿，齿形为渐开线短齿结构，齿顶做了倒角处理，齿面倾斜角度经过匹配计算，

　　能够和配对的棘爪或者齿盘实现单向锁止，当需要调节位置时，抬起棘爪即可转动衬套调整轴向位置，到位后棘爪卡入齿槽即可实现位置锁定，不会因为设备运行的振动出现位置偏移。设计这类零件的时候，首先要明确安装边界的尺寸约束：内孔直径需要和配套的光轴直径保持基孔制间隙配合，公差带选H7即可满足多数手动调节场景的装配需求，键槽的尺寸按照对应轴径的国标平键规格设计，避免出现键配合过松或者装不进去的问题。下部棘齿的外径要比上部安装外圆大出足够的尺寸，保证棘齿的啮合深度足够，不会在受载时出现跳齿的情况，齿的数量要结合调节精度来确定，齿数越多单齿对应的转动角度越小，调节精度越高，但齿的强度会相应降低，需要结合实际承受的锁止力矩平衡齿数和齿强的关系。

　　零件的锥面过渡段是连接上部圆柱和下部齿盘的关键结构，这里的圆角半径不能过小，否则热处理的时候容易出现应力集中导致开裂，同时锥面的斜度要兼顾脱模和装配导向的需求，斜度过大会导致零件轴向尺寸不必要的增加，斜度过小则装配时导向效果差，不容易对准安装孔。实际应用中，这类零件常被用在机床的进给刻度调节机构、包装设备的张力调节组件、木工机械的靠板定位结构里，相比普通的紧定螺钉锁紧方式，这种带齿锁止的衬套调节精度更高，锁紧更可靠，反复调节也不会出现轴面被紧定螺钉顶出凹痕的问题。建模的时候要注意齿形的阵列精度，保证每个齿的分度误差控制在允许范围内，否则啮合的时候会出现卡滞或者间隙过大的问题，内孔和外圆的同轴度公差要按照7级精度控制，

　　键槽的对称度公差也要符合对应轴径的配合要求，避免装配时键无法顺利装入。零件的材质一般选用中碳钢经调质处理，表面棘齿部位做高频淬火提升耐磨性，保证长期反复调节啮合也不会出现齿面磨损塌角的情况，对于有防腐需求的场景也可以选用不锈钢材质做钝化处理，适配食品、化工类设备的使用要求。安装的时候需要注意，衬套的齿面要和配对的锁止件保持平行，啮合时整个齿面要完全接触，避免偏载导致个别齿受力过大断裂，上部的锁紧螺母拧紧力矩要控制在合理范围，既要保证轴向位置固定不窜动，也不能拧得过紧导致衬套变形卡滞在轴上。
