连续螺旋输送绞龙叶片轴结构设计

　　在散料输送的工程场景里，这类螺旋轴构件是密闭式输送设备的核心做功部件，常见于粉体、颗粒状物料的水平、小倾角输送工况，从粮食加工车间的原粮转运，到建材行业的粉料给料，再到环保领域的污泥输送、化工行业的小颗粒原料输送，都能见到这类结构的应用。它的核心作用是通过自身的连续回转，推动料槽内的物料沿着轴向持续移动，相比带式输送，这类结构的输送全程处于密闭腔体内，不会出现物料撒漏、扬尘外溢的问题，尤其适合输送易产生粉尘、有一定粘性或者需要隔绝外界污染的物料。

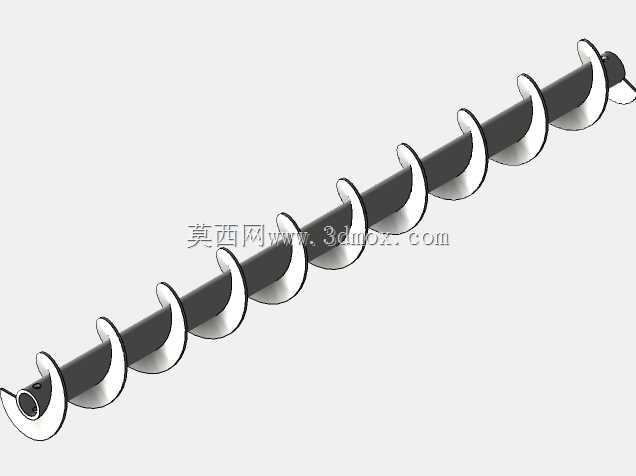

　　从结构设计逻辑来看，这个构件采用等螺距连续螺旋叶片焊接在中心轴上的形式，叶片边缘做了圆滑过渡处理，避免在输送粘性物料时出现挂料、积料的问题，叶片的螺旋升角经过匹配常规输送转速的计算，既能保证物料在轴向的推进效率，又不会因为升角过大导致物料随叶片同步回转、无法向前输送。中心轴采用空心管结构，在保证整体抗弯扭强度的前提下，尽可能降低构件自身重量，减少驱动端的动力负载，轴的两端预留了安装轴头，一端用于连接驱动减速机构的输出端，另一端用于装配尾部支撑轴承，安装时需要保证整根轴的同轴度误差控制在合理范围内，避免高速回转时出现径向跳动，加剧叶片和料槽内壁的磨损，同时也能降低设备运行的振动和噪音。

　　在实际选型适配的时候，需要结合输送物料的特性调整叶片的厚度和螺距参数，比如输送磨琢性较强的矿粉、砂石类物料时，叶片需要选用耐磨钢材制作，或者在叶片边缘堆焊耐磨层，延长构件的使用寿命；输送流动性较好的粮食、塑料颗粒类物料时，可以适当加大螺距，提升单位时间内的输送量。安装边界上，整根螺旋轴的长度需要和输送料槽的长度匹配，两端轴头的支撑座需要固定在料槽的端板上，保证叶片和料槽内壁之间保留均匀的间隙，间隙过小会导致叶片和槽体摩擦，增加运行阻力甚至卡滞，间隙过大则会在底层残留物料，长期堆积后出现物料板结、影响输送效率的问题。

　　这类螺旋轴的动平衡调校是设计和加工环节不能忽略的步骤，由于整根轴长度较长，叶片焊接过程中容易出现质量分布不均的问题，如果不做动平衡校正，设备运行到额定转速时会产生明显的振动，长期运行会导致支撑轴承过早损坏，甚至出现轴体弯曲变形的故障。另外在设计时还要考虑物料的进料和出料位置，进料口对应的螺旋段可以适当做叶片间距的渐变处理，避免进料瞬间物料堆积造成堵料，出料口位置的叶片要做收尾圆滑处理，保证物料能够顺利排出，不会在出料端残留积料。和传统的皮带输送、斗式提升相比，这类螺旋输送构件的结构更紧凑，占用的安装空间更小，可以在空间受限的车间内灵活布置，而且整个输送过程没有返程分支，设备的维护点更少，日常只需要定期检查两端轴承的润滑情况、叶片的磨损情况即可，运维成本相对更低。在一些有特殊要求的工况下，还可以在中心轴内部通入冷却或者加热介质，在输送物料的同时完成温度调节，适配更多工艺环节的需求，比如在输送易结块的化工物料时，通过轴内通热媒保持物料温度，避免物料在输送过程中结块堵料。
