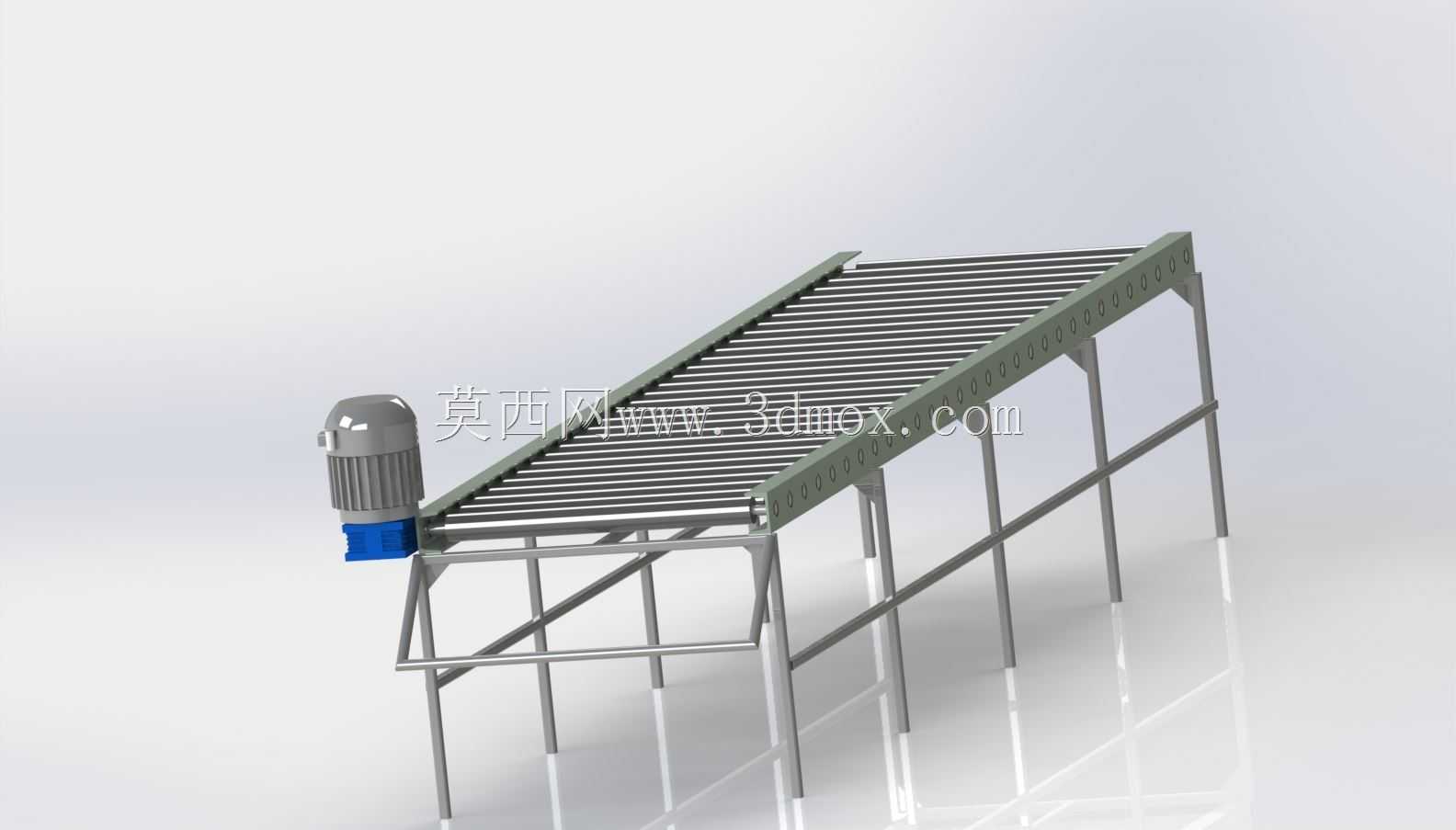

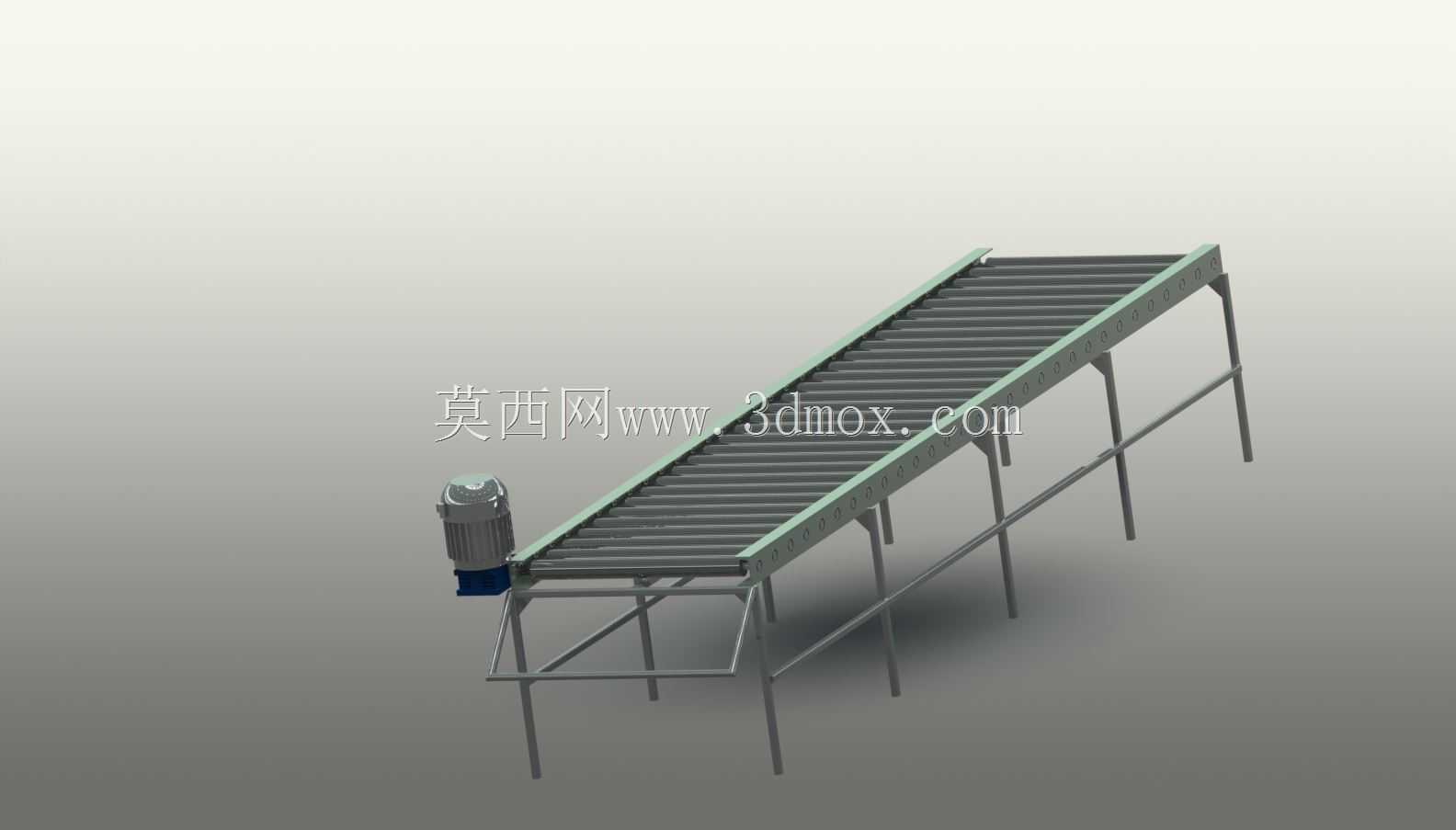

带动力端的倾斜式滚筒输送结构

　　这套倾斜布置的滚筒输送结构，主要面向生产车间内不同高度工位间的周转物料输送场景，常见于包装工序末端与成品暂存区的高差衔接、加工设备出料口与下层输送带的转接，或是仓储分拣环节中需要依靠重力辅助降低动力损耗的短距离转运工位，相比水平输送线，倾斜布局可以减少额外的顶升移载机构配置，在输送自重适中的箱装件、规整工装托盘时，能借助物料自身重力分力降低驱动端的负载输出。从结构设计来看，线体主体采用标准直径的镀锌滚筒作为承载面，滚筒两端通过轴承座固定在两侧的槽钢型侧架上，滚筒间距根据常规周转箱的底面尺寸设定，保证输送过程中箱体底面至少有三根滚筒同时接触承托，避免输送过程中出现卡滞、颠簸甚至掉落的情况。驱动端布置在线体的低位侧，

　　采用减速电机直接驱动端部滚筒的传动方式，省去了复杂的链传动张紧结构，电机安装座通过螺栓固定在侧架端部的焊接支板上，输出轴与主动滚筒采用键连接传递扭矩，这种布置方式可以让驱动端的维护空间更充裕，日常更换电机或者检修轴承时不需要拆解过多线体结构。线体的支撑腿采用方管焊接结构，每侧支撑腿之间设置有横向的连接杆件形成稳定的框架结构，高位侧的支撑腿长度更长，低位侧支撑腿更短，以此形成固定的倾斜角度，支撑腿底部预留有地脚安装孔，可以通过膨胀螺栓与地面固定，也可以搭配可调脚杯来适配地面不平整的安装场景，调整线体的整体水平度与实际倾斜角度。设计过程中首先确定的是线体的有效输送宽度，这个尺寸直接决定了可输送物料的最大宽度边界，

　　两侧侧架之间的内空尺寸要比常规周转箱的最大宽度预留出五十毫米左右的间隙，避免物料在输送过程中与侧架发生剐蹭；线体的总长度根据两端工位的水平投影距离结合倾斜角度换算得出，倾斜角度控制在五度到八度之间，角度过小无法借助重力降低驱动负载，角度过大则会导致物料下滑速度过快，在末端工位难以精准停住，甚至出现物料冲出线体的风险。滚筒的选型上，承载段的滚筒壁厚根据单工位最大承载重量选定，常规车间周转箱单箱重量在五十公斤以内的场景，采用壁厚两毫米的钢制滚筒即可满足承载要求，滚筒表面做镀锌处理，兼顾防锈性能与表面光滑度，减少物料输送过程中的摩擦阻力。侧架采用折弯槽钢制作，相比成品型钢，折弯件的尺寸精度更容易控制，滚筒安装孔可以通过激光切割一次成型，

　　保证所有滚筒的安装同轴度，避免滚筒转动时出现偏摆导致物料走偏。支撑腿的方管规格根据线体总长度与总承载选定，长度超过两米的线体需要在中间位置额外增加一组支撑腿，避免线体中部因为长期承重出现下挠变形，支撑腿之间的横撑采用同规格方管焊接，横撑的布置高度距离地面约两百毫米，既可以增强框架整体的抗扭刚度，也不会占用地面过多空间，影响车间内的人员通行或者清洁作业。在安装边界方面，线体高位端的进料位置需要与上游出料设备的出料口保持十到二十毫米的高度差，上游出料的导板要延伸到线体第一根滚筒的上方，保证物料可以平稳滑落到输送面上；低位端的出料位置需要根据下游工位的接料高度调整支撑腿的长度，若下游是工作台面，线体末端的滚筒高度要比工作台面低五到十毫米，方便操作人员取料，若下游是另一条水平输送线，则需要保证末端滚筒与下游输送带的面高度差控制在五毫米以内，避免物料转接时出现磕碰。线体两侧需要预留至少三百毫米的操作维护空间，方便后期更换磨损的滚筒、检修驱动电机以及清理线体下方掉落的杂物，驱动电机所在的低位侧需要预留出电机长度加两百毫米的空间，方便电机拆装时的操作。这套结构没有配置复杂的挡停、扫码等附加机构，属于基础型的动力输送单元，实际应用中可以根据产线需求在侧架上加装传感器安装座、挡停器支架或者侧边导向条，拓展成具备分拣、定位功能的专用输送工位，也可以多段拼接组成更长的输送线体，适配不同的车间布局需求。
