工业网带式输送机架体结构设计

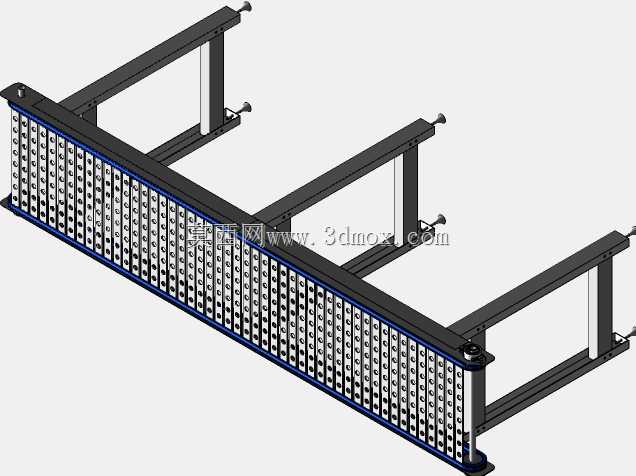

　　这款网带式输送设备的架体结构，主要面向轻工制造、电子组装、食品加工、五金零部件周转等场景的短距离物料转运需求，可适配平面工位间的工件传递、生产线工序间的物料衔接，也可搭配分拣、检测、包装工位作为承载输送载体，相比皮带输送，冲孔网带的承载面透气性更好，在需要沥液、通风冷却、散热的加工环节适配性更强，比如小五金件清洗后的输送、塑胶件成型后的冷却输送、食品加工环节的沥干输送都能适用。架体主体采用标准矩形钢管焊接成型，支腿与侧边主梁的连接位置做了三角加强筋处理，避免长时间承载后出现焊缝开裂、架体变形的问题，支腿底部配置可调脚杯，可根据现场地面平整度调整架体水平度，调整行程覆盖常规车间地面的高低差范围，安装时不需要额外做地面预埋处理，

　　降低现场施工的复杂度。两侧主梁的内侧预留了网带驱动辊、从动张紧辊的安装位，驱动端的轴承座安装孔做了长圆孔设计，可通过调整轴承座位置实现网带张紧度的调节，张紧调节的行程足够覆盖网带长期使用后的拉伸量，减少后期维护的更换成本。网带两侧的挡边采用蓝色高分子耐磨条贴合固定，既可以避免输送过程中小件物料从网带侧边掉落，也能减少网带运行时与金属架体的直接摩擦，降低运行噪音的同时延长网带使用寿命。架体的分段连接位置采用法兰式对接结构，多段拼接时可快速对齐锁付，对于需要不同长度输送线的场景，可直接通过增减标准段架体实现长度调整，不需要重新切割焊接主体结构，适配不同车间的布局需求。从安装边界来看，架体的支腿横向跨距经过优化，在保证架体稳定性的前提下，

　　尽可能缩小支腿的外伸尺寸，避免占用过多车间通道空间，架体的侧边预留了传感器安装支架的固定孔位，可直接加装光电传感器、计数传感器实现物料到位检测、计数功能，不需要后期在架体上额外钻孔加工。驱动端的安装位可适配不同功率的减速电机，根据输送物料的单重、输送节拍需求可灵活选配驱动组件，空载运行时架体的共振频率避开了常规减速电机的输出转速区间，避免运行过程中出现架体共振抖动的问题。网带的冲孔排布采用均匀矩阵式设计，开孔率兼顾承载能力与通风沥液需求，输送小型工件时不会出现卡料、漏料的问题，网带的驱动辊表面做了滚花处理，增大与网带的接触摩擦力，避免重载启动时出现网带打滑的情况。从动辊端配置了防偏结构，网带运行过程中出现轻微偏移时可自动纠偏，

　　不需要人工频繁调整，减少日常运维的工作量。架体的表面处理采用喷塑工艺，涂层厚度均匀，耐磨损、防腐蚀，在潮湿或者有轻微腐蚀性的生产环境下也能长期使用，不会轻易出现漆面脱落、架体锈蚀的问题。整体结构没有多余的冗余设计，所有型材的选型都经过载荷校核，在满足额定承载需求的前提下尽可能控制架体自重，方便运输与现场吊装就位，安装时只需要将各段架体对接锁付，调整脚杯水平度后装入网带、驱动组件即可投入使用，安装调试的周期较短，适合快速搭建生产线的场景使用。
