直列四缸内燃机曲柄连杆机构结构

项目分类:发动机 发布时间:2022-01-04 ID:487904
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构
  • 直列四缸内燃机曲柄连杆机构结构

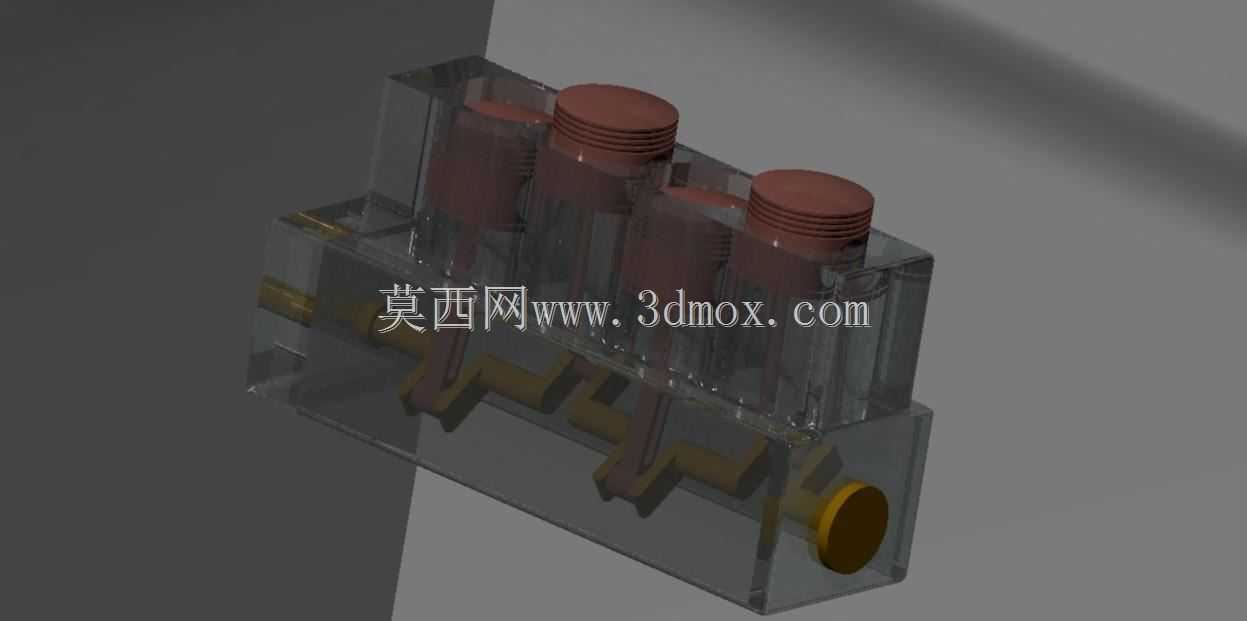

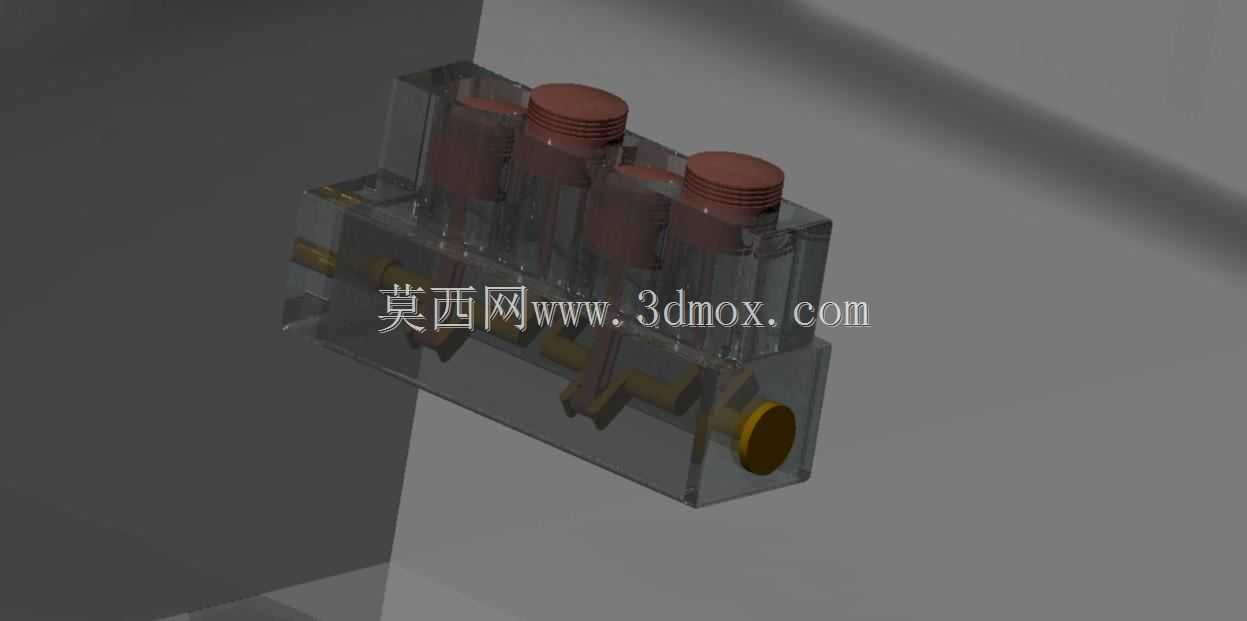

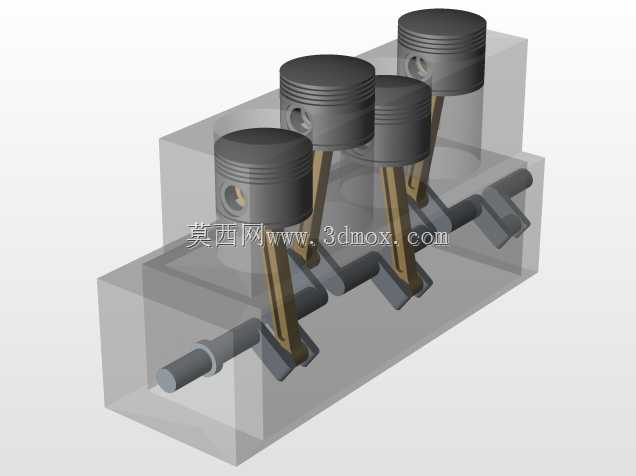

  这套直列四缸动力核心结构,是当前民用小排量动力设备里应用最广的构型之一,从家用乘用车辆、小型非道路工程机械到固定式发电机组、小型农用作业机械,只要是对动力输出平顺性、结构紧凑度有均衡要求的场景,几乎都能见到同构型的动力单元。整套结构的核心功能是完成燃料化学能到旋转机械能的转换,四个活塞沿气缸轴线做往复直线运动,通过连杆将直线作用力传递给曲轴,最终转化为曲轴的连续旋转扭矩输出,为后端负载提供稳定动力。

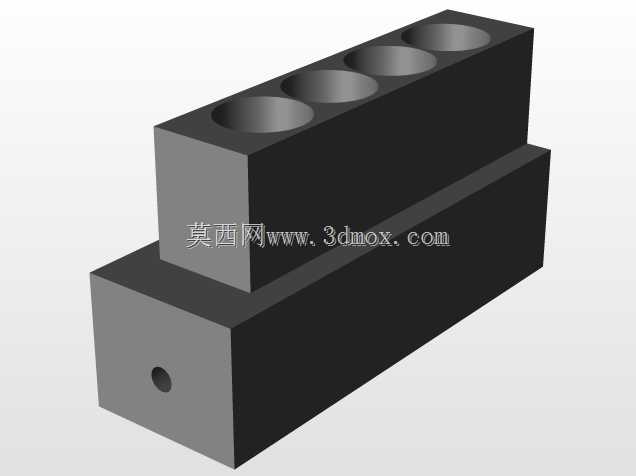

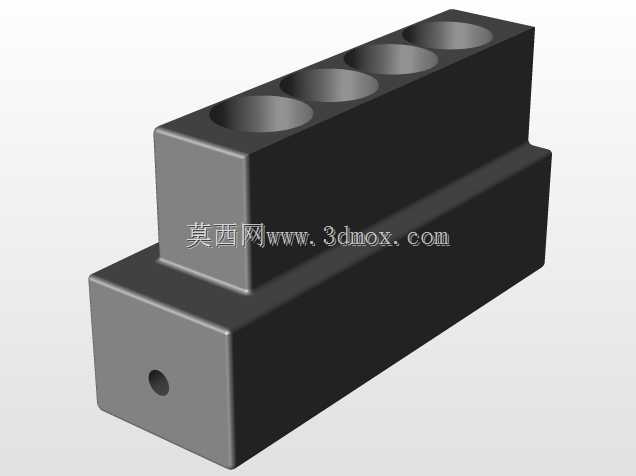

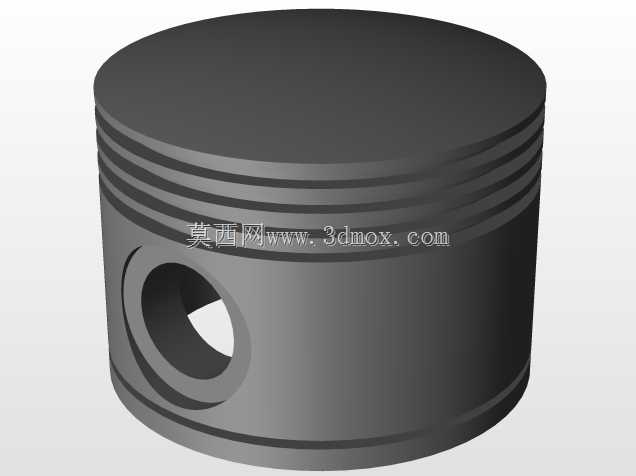

  从结构设计逻辑来看,这套结构采用直列排布的四个气缸,相比V型、水平对置等排布方式,直列构型的缸体加工难度更低,曲柄连杆机构的运动一致性更容易控制,日常维护的可达性也更好。设计过程中首先要确定的是气缸中心距参数,这个尺寸直接决定了整个动力单元的横向总宽度,既要保证相邻气缸之间有足够的壁厚满足缸体强度、冷却水道布置的要求,又要尽可能压缩中心距来控制整机的整体宽度,避免动力单元在整车或设备舱内布置时出现空间干涉。活塞组件的设计重点集中在往复运动的轻量化与密封可靠性上,活塞头部的环槽结构分别对应气环与油环的安装,气环负责密封燃烧室的高压燃气,避免做功行程的燃气下窜到曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。活塞销采用全浮式设计思路,正常工作温度下活塞销可以在连杆小头衬套与活塞销座孔内自由转动,保证活塞销周向磨损均匀,延长组件使用寿命。

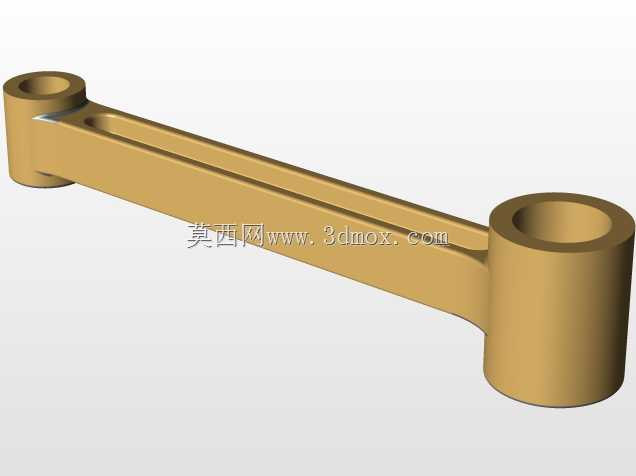

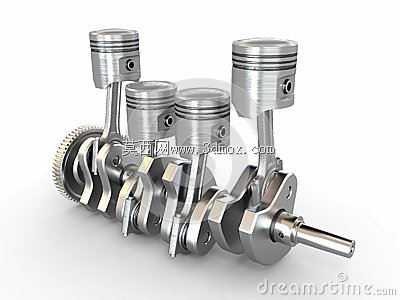

  曲轴作为整套机构的旋转输出核心,采用全支撑结构设计,每个曲柄臂之间都设置有主轴颈支撑,相比非全支撑曲轴,全支撑结构的曲轴刚性更好,高转速下的弯曲变形量更小,能有效降低工作过程中的振动与轴瓦磨损风险。四个曲柄销的相位角按照1-3-4-2或者1-2-4-3的做功间隔均匀排布,保证曲轴每旋转720度的完整工作循环里,四个气缸交替做功,动力输出的间隔角均匀,大幅降低曲轴旋转的转速波动,减少后端飞轮所需的转动惯量,让整机运转更平顺。曲轴前端集成有正时驱动齿轮,用来驱动配气机构、机油泵、水泵等附属组件,后端则设计有飞轮安装法兰与油封轴颈,保证动力输出的同时密封曲轴箱内的润滑油。连杆组件采用“工”字型截面设计,在保证连杆杆身抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少曲轴旋转过程中的惯性力载荷,连杆大头采用剖分式结构,通过连杆螺栓与连杆盖紧固在曲轴曲柄销上,轴瓦安装在连杆大头与曲柄销之间,表面的减磨合金层能有效降低摩擦阻力,配合压力润滑系统输送的润滑油形成稳定油膜,避免金属直接接触造成的异常磨损。

  在实际安装边界上,整套曲柄连杆机构的轴向尺寸需要与缸体、缸盖、油底壳的安装位严格匹配,曲轴的轴向窜动量通过主轴瓦的止推片控制在合理范围内,既不能因为窜动量过大造成活塞连杆组的偏磨,也不能因为间隙过小导致热膨胀后曲轴转动卡滞。活塞的上止点、下止点位置决定了气缸的工作容积,也就是单缸排量,四个气缸的排量总和就是整机的总排量,这个参数直接决定了动力单元的最大输出功率与扭矩区间。设计过程中还需要重点考虑运动件的动平衡问题,曲轴在加工完成后需要进行动平衡校正,在曲柄臂的平衡重位置去除多余材料,抵消曲柄销、连杆大头旋转产生的离心力,以及活塞连杆组往复运动产生的一阶、二阶惯性力,从根源上降低整机工作时的振动水平,提升动力单元的运行可靠性与使用寿命。

  从实际使用场景的适配性来看,这套直列四缸结构的动力输出特性偏向中低转速区间的扭矩输出,非常适合民用车辆的日常行驶需求,在小型工程机械上使用时,也能通过调整活塞行程、压缩比等参数,适配不同燃料类型与作业负载的动力需求。结构上的模块化设计也让零部件的通用性更强,不同排量的同系列机型可以共用部分曲柄连杆组件,降低生产制造与售后维护的成本。
