星型排布活塞连杆径向发动机分总成结构

　　这套径向发动机分总成结构，核心采用多缸星型环绕曲轴中心的排布逻辑，最早这类结构大量应用在航空活塞动力领域，凭借单曲轴短输出路径、迎风散热面积充足的特性，在早期轻型通航飞机、小型固定翼飞行器上长期作为核心动力单元，后续部分小型特种作业设备、复古动力装置也会沿用这类结构的设计逻辑，相比直列、V型排布的动力单元，径向结构的曲轴长度可以压缩到同排量直列机型的三分之一不到，整机轴向尺寸非常紧凑，对于安装空间轴向边界受限的动力场景适配性极强。

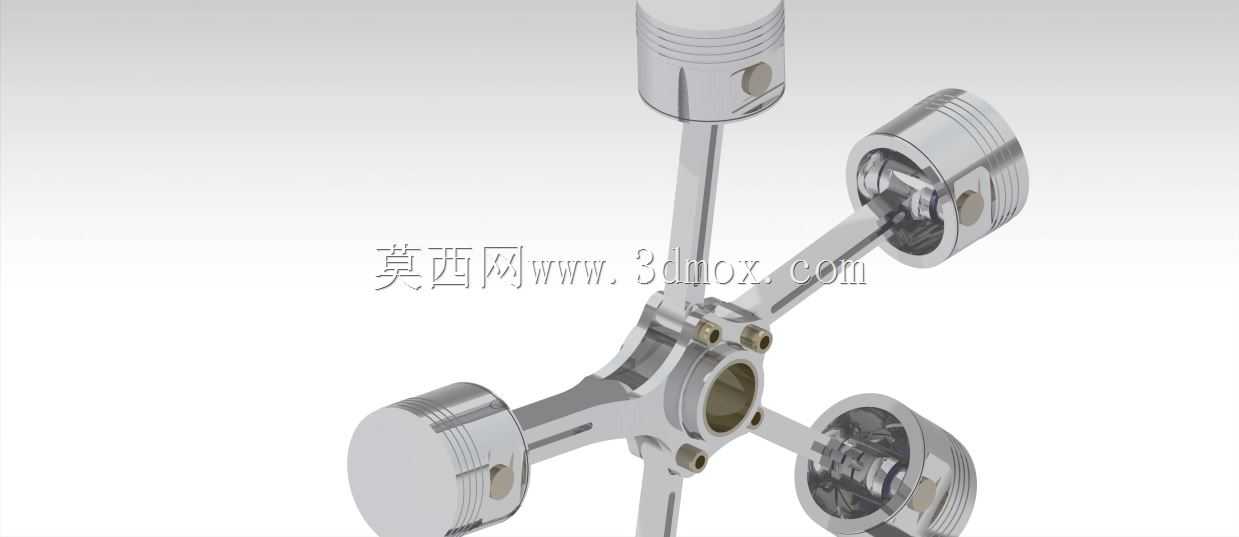

　　从结构功能来看，整套分总成覆盖了动力转换的核心运动链路，环绕中心曲柄布置的活塞组件，通过各自独立的连杆与中心曲柄销形成铰接配合，燃烧室做功产生的活塞直线往复推力，会直接通过连杆传递到中心曲柄，转化为曲轴的旋转扭矩输出，这种多缸共用单个曲柄销的设计，省去了多缸直列结构需要的多组曲柄销、分段曲轴的复杂结构，曲轴本身的刚性表现更好，高转速下的轴系扭振幅度更小，不需要额外加装大尺寸的扭振减震结构就能满足平稳运转的要求。每个活塞单元都采用了等半径环绕布置，所有活塞的运动行程完全一致，各缸的做功间隔角可以做到均匀分布，多缸交替做功时的输出扭矩波动更小，怠速运转的平稳性优于同缸数的直列排布机型。

　　设计层面上，这套结构优先考虑了运动件的动平衡匹配，所有活塞组件、连杆的重量差控制在极小的公差范围内，环绕中心对称布置的结构本身就具备天然的自平衡特性，活塞往复运动产生的一阶、二阶惯性力可以在径向方向上相互抵消，不需要额外加装平衡轴结构就能抵消绝大多数往复惯性力，整机运转的振动水平更低，对于搭载平台的结构强度要求也随之降低。活塞裙部的型线采用了适配侧推力的微椭圆设计，在往复运动过程中可以更好地贴合缸壁，降低活塞敲缸的异响与磨损，连杆采用了剖分式大头结构，方便在检修时直接从曲柄销位置拆解维护，不需要完全拆解整个曲轴组件就能完成活塞连杆组的更换作业。中心曲柄的油道采用了径向钻孔的设计，压力润滑油可以从曲轴主轴道直接输送到曲柄销位置，为连杆大头轴承提供持续的润滑，同时飞溅的润滑油可以顺着连杆杆身的油道导流到活塞销位置，润滑活塞销与连杆小头的配合面，保证高转速下运动副的润滑可靠性。

　　安装边界层面，整套分总成的径向最大尺寸由最外侧活塞的上止点外轮廓决定，所有缸体的安装法兰面都处于同一垂直于曲轴轴线的安装平面上，安装时可以直接通过中心的主轴承座定位止口与动力舱的安装支架配合，轴向定位只需要保证曲轴输出端的连接法兰与负载输入端的同轴度即可，不需要像V型发动机那样调整两列缸体的安装角度。曲轴的输出端采用了标准的法兰连接结构，可以直接匹配螺旋桨减速器、发电机输入轴等不同负载，所有连杆的运动包络都处于中心曲柄腔的内部，不会与周边的安装支架、管路附件产生运动干涉，在做整机布置时只需要预留出活塞往复运动的径向空间，以及曲轴前后端的连接操作空间即可，不需要为运动件预留额外的避让空间。

　　实际应用中，这类径向结构的发动机在低转速下就能输出较大的扭矩，不需要匹配大减速比的减速机构就能直接驱动大直径的螺旋桨或者作业负载，在小型应急动力单元、轻型无人直升机、复古航空复刻机型上依然有不可替代的应用价值，其结构简单、维护便捷、轴向尺寸紧凑的特性，也让它成为小型特种动力场景下的优选结构方案。
