机加工车间工位作业布局三维设计

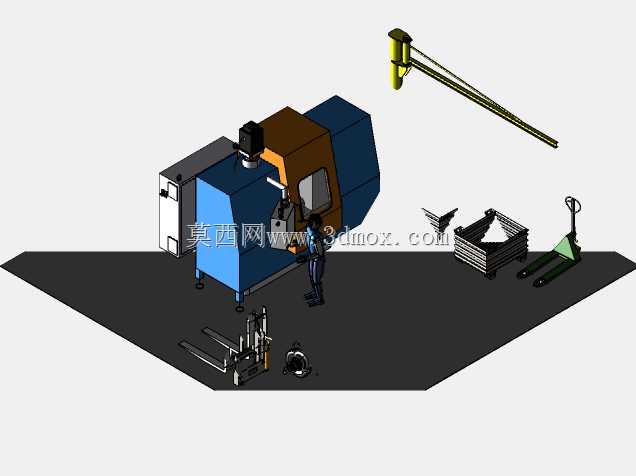

　　这套三维布局方案针对中小批量精密零件加工车间的单工位作业单元搭建，核心围绕数控加工设备的上下料作业、物料暂存、周转动线、人员操作空间做全要素还原，可直接用于新车间规划阶段的工位排布验证、作业动线模拟，也能作为现有车间工位优化的参照基准。布局核心的加工设备采用斜床身数控车床的典型结构，设备安装时需预留后侧1.2米的维护检修通道，正面操作位距离设备防护门预留0.8米的人员站立操作空间，满足操作人员装夹工件、更换刀具、清理切屑的作业需求，设备左侧预留的空间可放置液压站、切削液水箱等附属组件，避免附属设施占用主作业通道。设备右侧设置的标准钢制周转料箱采用网格结构设计，单箱额定承载500kg，料箱底部适配标准手动液压叉车的叉齿间距，

　　料箱放置位置距离设备操作位1.1米，操作人员无需大幅移动即可完成待加工工件的取放、已加工工件的码放，减少无效作业动线。料箱旁配置的2吨手动液压叉车，日常用于料箱的短距离周转，叉车停靠位置预留1.5米的转弯半径空间，满足叉车在工位与车间主通道之间的顺畅通行，不会与周边设备、料架产生干涉。工位左上方设置的定柱式悬臂吊，额定起重量0.5吨，悬臂有效作业半径覆盖设备操作位、料箱放置位、叉车停靠位三个核心区域，悬臂安装高度距离地面3.2米，吊具最低作业点距离地面0.6米，可覆盖从地面料箱到设备工作台的全高度范围，用于重型工件的上下料吊装，减少操作人员的体力负荷，吊装作业范围内无其他管线、设备遮挡，避免吊装过程中出现碰撞风险。

　　布局中还还原了操作人员的标准作业站位，站位处设置防滑脚踏板，脚踏板高度0.1米，可缓解操作人员长时间站立的疲劳，同时承接加工过程中滴落的切削液，避免地面湿滑造成安全隐患。工位左侧配置的手动堆高车，用于刀具、工装夹具的存取作业，堆高车最大提升高度1.6米，可适配车间内2米高的工具柜取放需求，停靠位置不占用主作业动线，需要时可快速移动到操作位旁。地面采用不同色块做功能分区，黑色区域为工位作业专属区，仅允许该工位操作人员进入，灰色区域为公共周转通道，通道宽度预留2.5米，满足叉车、堆高车的双向通行需求。整个布局的设计过程中，所有设备、工装的尺寸均按照实际工业产品的1:1比例建模，安装边界严格遵循机械车间设计规范中设备间距、通道宽度、

　　安全距离的相关要求，可直接导入车间整体布局模型中做整合验证，提前排查工位排布中存在的动线干涉、安全距离不足、操作空间局促等问题，避免车间建成后再做布局调整产生的额外成本。布局中还预留了切屑收集、切削液回收的配套空间，设备下方可放置切屑推车，日常清理切屑时可直接将推车拉出，无需挪动周边其他设施，提升日常维护的便捷性。
