热态型钢轧制加工设备三维结构

项目分类:机床 发布时间:2022-01-04 ID:487792
  • 热态型钢轧制加工设备三维结构

  这套热态型钢轧制设备的三维结构,完整还原了长材热轧制工位的核心执行单元布局,在冶金长材生产车间的热轧工段,这类设备承担着将加热后的钢坯通过连续辊压塑形,轧制成指定截面型钢产品的核心作用,区别于冷轧设备,其整体结构适配红热钢坯的大变形量轧制工况,从进料端到出料端的辊系排布完全匹配型钢轧制的连续压下工艺要求。从结构设计逻辑来看,进料端设置的定位导向辊组,首先对加热出炉的红热钢坯进行初定位,避免钢坯在输送过程中出现偏斜导致轧制废品,导向辊的辊面轮廓适配来料钢坯的截面形状,间隙预留量充分考虑了热态钢坯的表面氧化皮厚度与高温下的尺寸膨胀量,不会出现卡料或者导向间隙过大导致的对中偏差。核心轧制单元采用多机架串联布置,

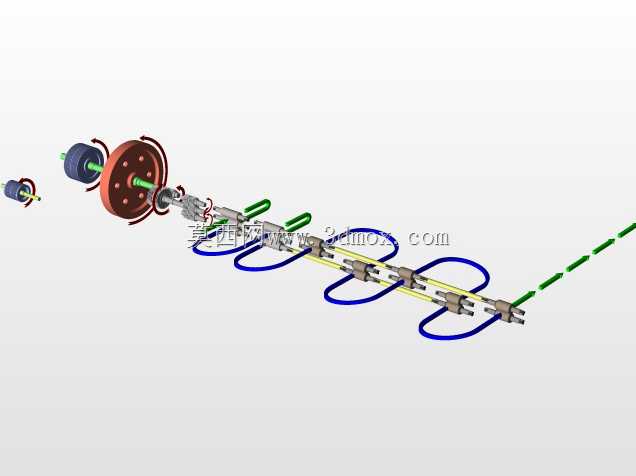

  每个机架的轧辊辊型根据对应道次的压下量专门设计,相邻机架之间设置了活套支撑结构,也就是图中呈现的蓝色环形导向构件,这个结构的作用是在相邻机架轧制速度存在微差时,对红热状态下的柔性轧件进行承托,避免轧件因为张力波动出现堆钢或者拉钢问题,保证轧制过程的连续稳定,活套的摆动角度范围经过严格核算,能够适配不同轧制速度下的轧件余量变化,不会出现活套抬升过高导致轧件翘曲,或者抬升不足无法起到张力缓冲的问题。传动端的结构采用集中传动搭配分速齿轮的布局,图中左侧的大直径带轮与传动连接组件,将动力输入后通过齿轮分配箱将动力传递到每个轧辊,保证各轧辊的线速度匹配对应道次的轧件延伸率,避免因为辊速不匹配导致的轧件表面拉伤或者尺寸超差,

  传动组件的安装基准面做了统一的平面度设计,所有轴承座的安装位置同轴度公差控制在轧制工艺要求的范围内,减少设备运行过程中的振动与传动损耗。设备的安装边界设计充分考虑了热轧车间的现场工况,整体底座采用一体化铸造的钢结构件,能够承受轧制过程中的大冲击载荷,底座的地脚螺栓孔位置匹配常规热轧生产线的基础预留尺寸,不需要对现有车间基础做大规模改造即可完成安装对接,进料端的高度匹配加热炉出料辊道的输送高度,出料端的高度匹配后续冷床的进料高度,整个设备的纵向长度根据轧制道次的数量做了对应排布,相邻机架之间的间距预留了足够的氧化皮清理与设备维护空间,操作人员可以在机架间隙之间完成轧辊更换、导卫调整等日常维护作业,不需要额外拆解周边的辅助结构。

  从功能特性来看,这套轧机结构能够适配多种简单截面型钢的热轧制需求,通过更换不同辊型的轧辊与对应导卫组件,就可以完成圆钢、方钢、扁钢等不同截面型材的轧制作业,设备的压下调整机构采用手动与电动结合的设计,在更换轧辊或者调整轧制尺寸时,可以快速完成辊缝的精确调整,调整精度能够满足热轧型钢的尺寸公差要求,辊系的冷却水路接口在结构中做了预留,适配热轧工况下的轧辊通水冷却需求,避免轧辊在持续接触高温钢坯时出现过热开裂或者磨损过快的问题。整个结构的三维建模过程中,所有运动部件都做了干涉检查,活套的摆动行程、轧辊的转动范围、传动组件的运转路径都没有出现结构干涉,相邻部件之间的间隙预留充分考虑了热态运行下的部件膨胀量,不会因为设备运行升温导致部件卡滞,导向组件的耐磨衬板安装位置也做了明确的结构表达,后期维护时可以快速更换磨损的衬板,不需要对整体基座进行加工修复。在实际生产场景中,这类设备通常布置在加热炉与粗轧机组之后,或者作为小型型钢生产线的主轧制单元,承担从钢坯到成品型材的核心塑形工作,其结构的稳定性直接决定了最终型钢产品的尺寸精度与表面质量,设计过程中对每个受力部件的强度都做了对应校核,轧辊、轴承座、机架等核心承载部件的结构尺寸能够承受大压下量轧制时的轧制力,不会出现部件变形导致的轧制尺寸波动。
