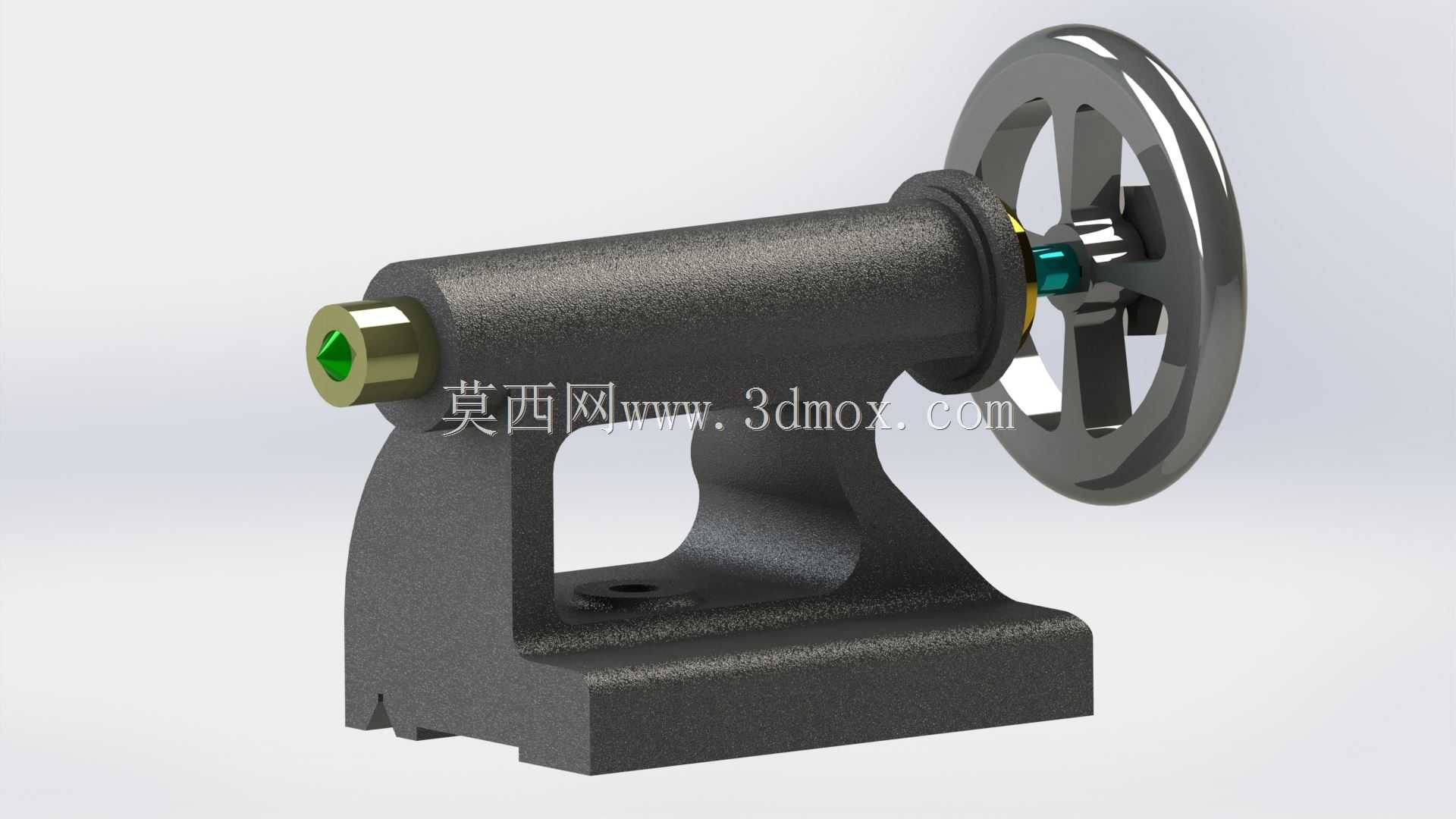

普通卧式车床尾座部件结构设计

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件装夹定位、孔系加工进给的核心配套部件，其安装基准与车床床身导轨完全匹配，沿床身纵向的滑移行程覆盖常规加工件的长度区间，可适配从短轴类到长杆类不同尺寸工件的装夹需求。日常加工中，尾座最常配合卡盘完成轴类零件的双顶尖装夹，抵消工件旋转时的径向跳动，也可换装钻头、铰刀等刀具完成轴件端面的中心孔、同轴孔加工，部分带偏移功能的尾座还能实现小锥度外圆的车削加工，是卧式车床不可或缺的功能组成。

　　从结构设计逻辑来看，这套尾座采用了经典的分体式铸造壳体结构，底座部分直接与床身导轨贴合，通过压板结构实现导轨上的锁紧固定，加工长件时可根据工件长度沿导轨滑移至对应位置后锁紧，避免加工过程中出现位置窜动。上部的尾座体壳体内加工有同轴的精密内孔，用于装配顶针套筒，套筒的内锥孔采用标准莫氏锥度，可直接适配标准回转顶尖、固定顶尖以及各类锥柄孔加工刀具，无需额外转接结构，降低了配件适配成本。套筒的进给通过尾部的手轮机构实现，手轮与内部的丝杠副直连，转动手轮时可带动套筒沿壳体轴线方向平稳进给，进给行程覆盖常规孔加工的深度需求，手轮旁配套的锁紧手柄可在套筒调整到目标位置后完成锁紧，防止加工过程中套筒受切削力出现回缩。

　　设计过程中，尾座体与底座的配合面做了刮研精度处理，保证套筒轴线与车床主轴轴线的同轴度误差控制在加工允许范围内，避免装夹长轴时出现别劲、工件弯曲变形的问题。针对锥孔加工的场景，尾座体与底座之间设计了横向偏移调整结构，松开两侧的锁紧螺栓后，可通过调节螺钉带动尾座体相对底座做横向微量偏移，偏移量可通过侧面的刻度直接读取，方便操作人员快速调整锥度参数，完成小锥度工件的车削加工。

　　从安装边界来看，尾座底座的导轨槽尺寸与对应型号车床的床身导轨完全适配，安装时无需额外改造床身结构，直接吊装放置到导轨上后调整压板间隙即可投入使用，整体的重心落在底座支撑范围内，即使套筒伸出到最大行程位置，也不会出现重心偏移倾覆的问题。壳体的铸造结构保留了合理的壁厚，在套筒孔、丝杠安装孔等受力位置做了局部加厚处理，既控制了整体重量，又能承受粗加工时的切削载荷，避免长期使用后壳体出现变形导致精度丧失。手轮的轮缘采用了防滑的曲面设计，操作人员转动时施力方便，进给时的阻尼感均匀，可精准控制进给量，无论是做顶尖顶紧的微量调整，还是孔加工的连续进给都能获得稳定的操作手感。顶针端部的结构设计考虑了排屑需求，加工时产生的切屑不会堆积在锥孔配合位置，避免切屑刮伤锥面影响配合精度，日常维护时只需定期拆开套筒清理内部的润滑油道、更换润滑脂即可，整体结构的拆装难度低，车间一线操作人员即可完成常规维护保养工作。
