小型SG90舵机伺服执行构件结构

项目分类:伺服电机 发布时间:2022-01-04 ID:487088
  • 小型SG90舵机伺服执行构件结构
  • 小型SG90舵机伺服执行构件结构
  • 小型SG90舵机伺服执行构件结构
  • 小型SG90舵机伺服执行构件结构

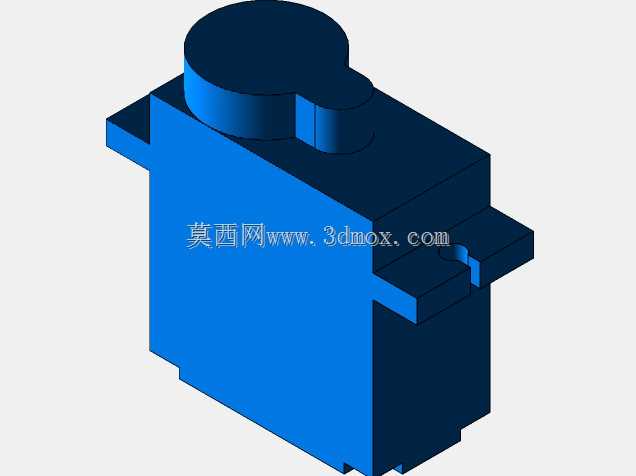

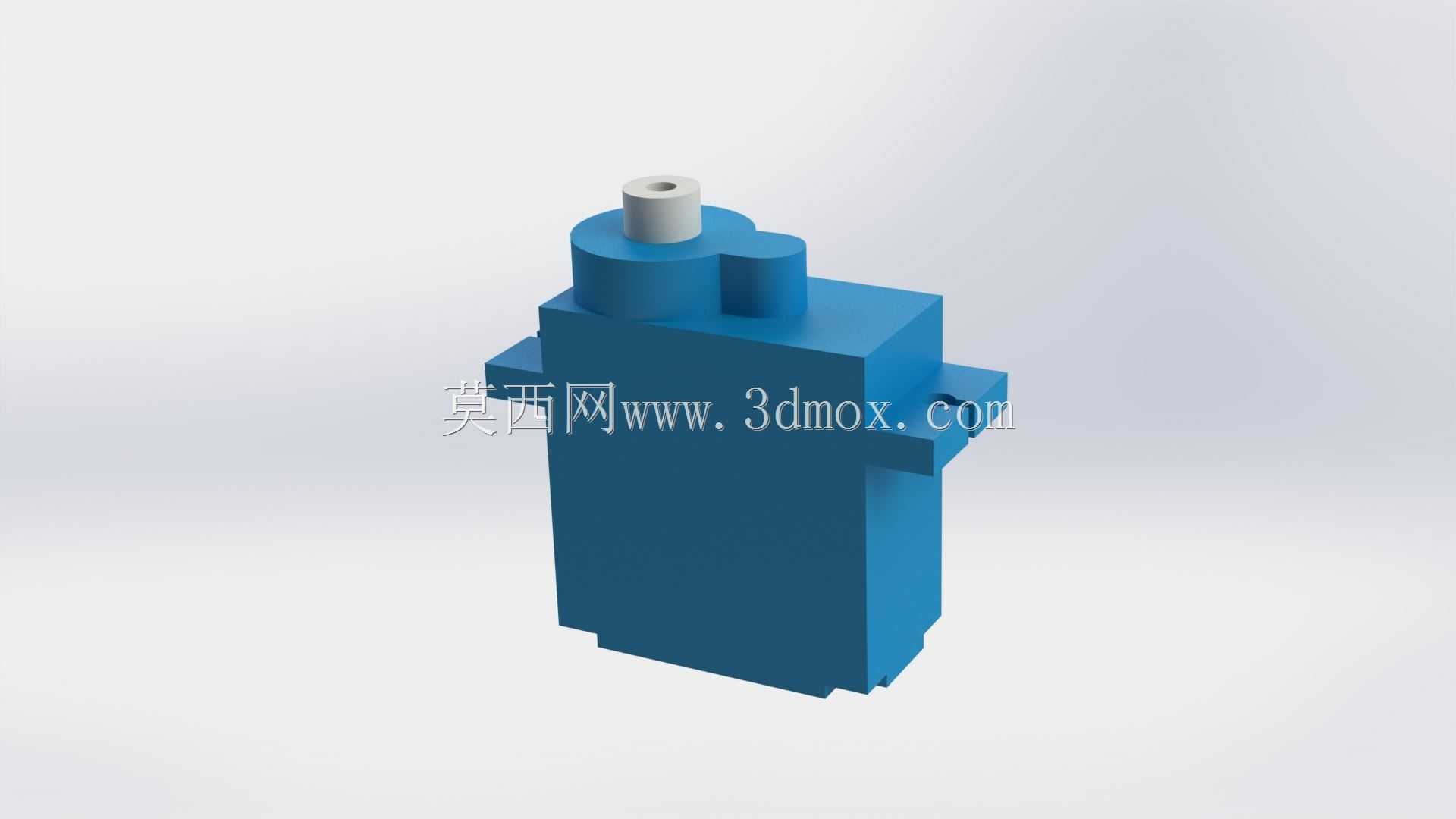

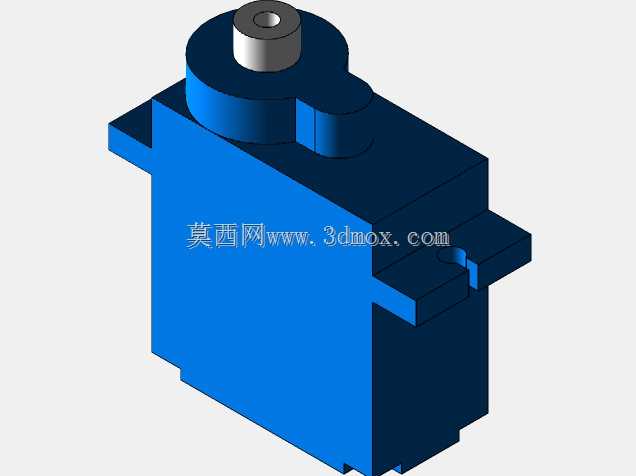

  在航模舵面控制、小型桌面机器人关节驱动、智能门锁锁舌启闭、3D打印机自动调平探针抬升这类对安装空间、自重有严苛限制的场景里,这类微型伺服执行构件的出镜率极高。不同于工业级大功率伺服的厚重结构,这款小尺寸执行件整体采用方型主体加顶部输出轴的布局,主体两侧伸出带安装孔的固定耳,安装时不需要额外设计复杂的夹持座,直接通过M2规格的螺丝就能固定在薄壁支架或者PCB安装板上,安装孔的中心距经过实测匹配主流创客项目、入门级教学机器人的通用安装孔位,不需要二次改孔就能直接适配。

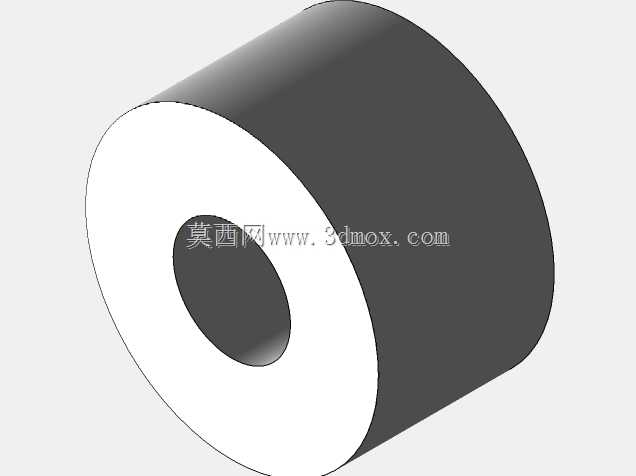

  从功能实现逻辑来看,这款构件内部集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制信号处理电路,外部只需要接入电源与PWM控制信号,就能实现0到180度范围内的角度定位,不需要额外搭配驱动器或者编码器,控制逻辑简单,非常适合嵌入式开发项目、学生课程设计里的执行端选型。输出轴采用带齿的花键结构,配套的舵盘可以直接卡入,传递小扭矩的时候不会出现打滑空转的问题,顶部的轴端预留了螺丝孔位,安装摇臂或者连杆的时候可以通过顶丝锁紧,避免长时间往复转动后出现松脱。

  设计这款构件的三维模型时,首先要确认的是安装边界尺寸:主体的长宽高需要匹配实物的实测尺寸,两侧固定耳的厚度、安装孔的孔径与孔位公差要控制在合理范围,避免装配时出现干涉;顶部输出轴的中心高度是关键尺寸,因为很多场景里需要搭配连杆机构,轴中心的高度偏差会直接影响连杆的传动角度,甚至出现运动死点。主体侧面的出线位置也做了还原,布线的时候可以提前预留出线空间,避免装配后线材被壳体或者周边结构挤压破损。

  实际选型使用的时候,要注意这类微型伺服的输出扭矩有限,适合驱动负载在1.5kg·cm以内的场景,不能用来驱动大负载的传动机构,否则会出现堵转烧蚀内部电路的问题。安装的时候固定螺丝不要拧得过紧,因为主体外壳是塑料材质,过大的锁紧力会导致壳体变形,挤压内部的齿轮组,造成转动卡顿、回差变大的问题。在做结构装配验证的时候,通过三维模型可以提前检查输出轴转动范围内是否存在周边结构干涉,比如舵机摇臂转动时会不会碰到安装支架、线材会不会被摇臂剐蹭,这些问题在实物装配前通过三维干涉检查就能提前规避,减少后期打样整改的次数。

  这类微型伺服构件的应用场景还在不断拓展,比如小型智能摄像头的云台转动、自动喂鱼器的投料口挡板控制、桌面小机械臂的关节驱动,都能看到它的身影。建模的时候还原了壳体上的合模线、顶部轴座的凸台结构,这些细节虽然不影响功能装配,但是在做整机渲染、装配动画演示的时候,能让整体效果更贴近实物状态,不会出现模型过于失真的问题。另外在设计配套安装结构的时候,要注意在舵机主体下方预留0.5mm左右的装配间隙,因为不同批次的壳体尺寸会有微小的注塑公差,预留间隙可以避免装配时出现壳体卡滞、无法装入安装位的问题。
