柜类设备用旋转压紧式锁紧门结构

　　这类旋转压紧式锁紧结构，多应用在工业控制柜、户外设备箱体、小型机床防护舱、仓储密闭柜的侧开式门扇上，和普通弹子门锁、搭扣锁的应用场景有明显区别——它不需要额外配置锁舌盒，仅靠自身旋转轴端的压臂，就能在门扇闭合后完成径向压紧，尤其适合对密封有要求、门扇需要均匀贴紧门框密封条的场景，比如带防尘防水要求的户外电气柜、需要隔绝切削液飞溅的机床小型检修门，或是存放精密量具的恒温储物柜，都能见到这类结构的实际应用。

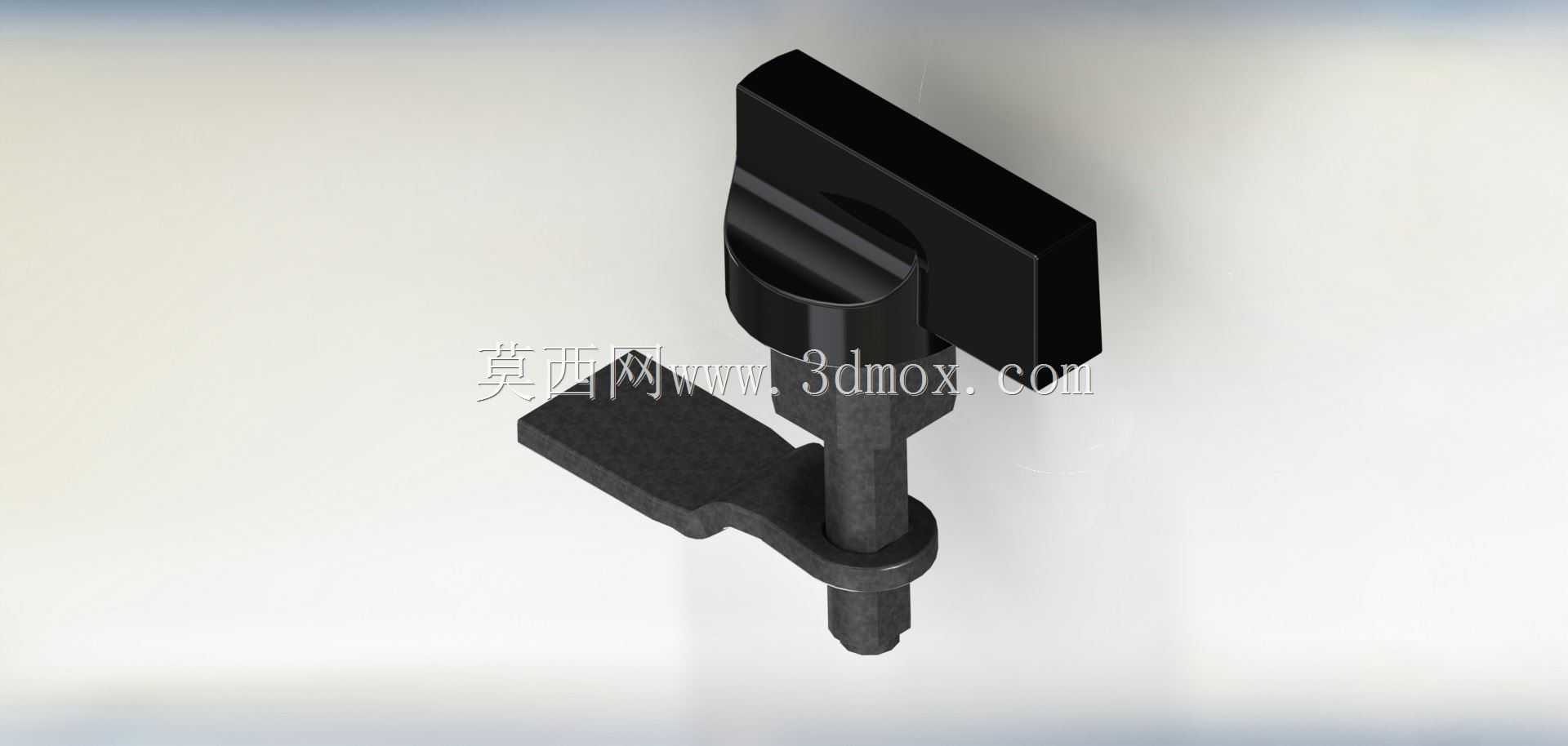

　　从实际使用逻辑来看，这套结构的操作路径非常直接：握持顶部的T型手柄旋转90度，轴身会同步带动下端的偏心压臂转动，当压臂从与门框平行的让位状态转到垂直于门框的压紧位置时，轴肩处的环形凸台会刚好卡在门扇内侧的安装孔位台阶上，配合压臂的偏心抬升量，把门扇往门框方向拉紧，整个操作过程不需要额外施力按压门扇，单手握持旋转就能完成锁紧和解锁，戴劳保手套操作也不会出现打滑的问题，比小型旋钮式锁具的操作容错率高很多。

　　设计这套结构的时候，首先要考虑的是安装边界的适配性：轴身的穿装直径要匹配常用柜门板的预留安装孔，常规适配12mm到16mm厚度的冷轧钢板门扇，安装时只需要在门扇对应位置冲一个匹配轴径的圆孔，从门扇外侧把轴身穿入，再在轴身套上耐磨尼龙衬套减少旋转磨损，不需要在门框上做复杂的开槽加工，对老旧设备的柜门改造也非常友好，不用改动原有门框的焊接结构就能直接加装。

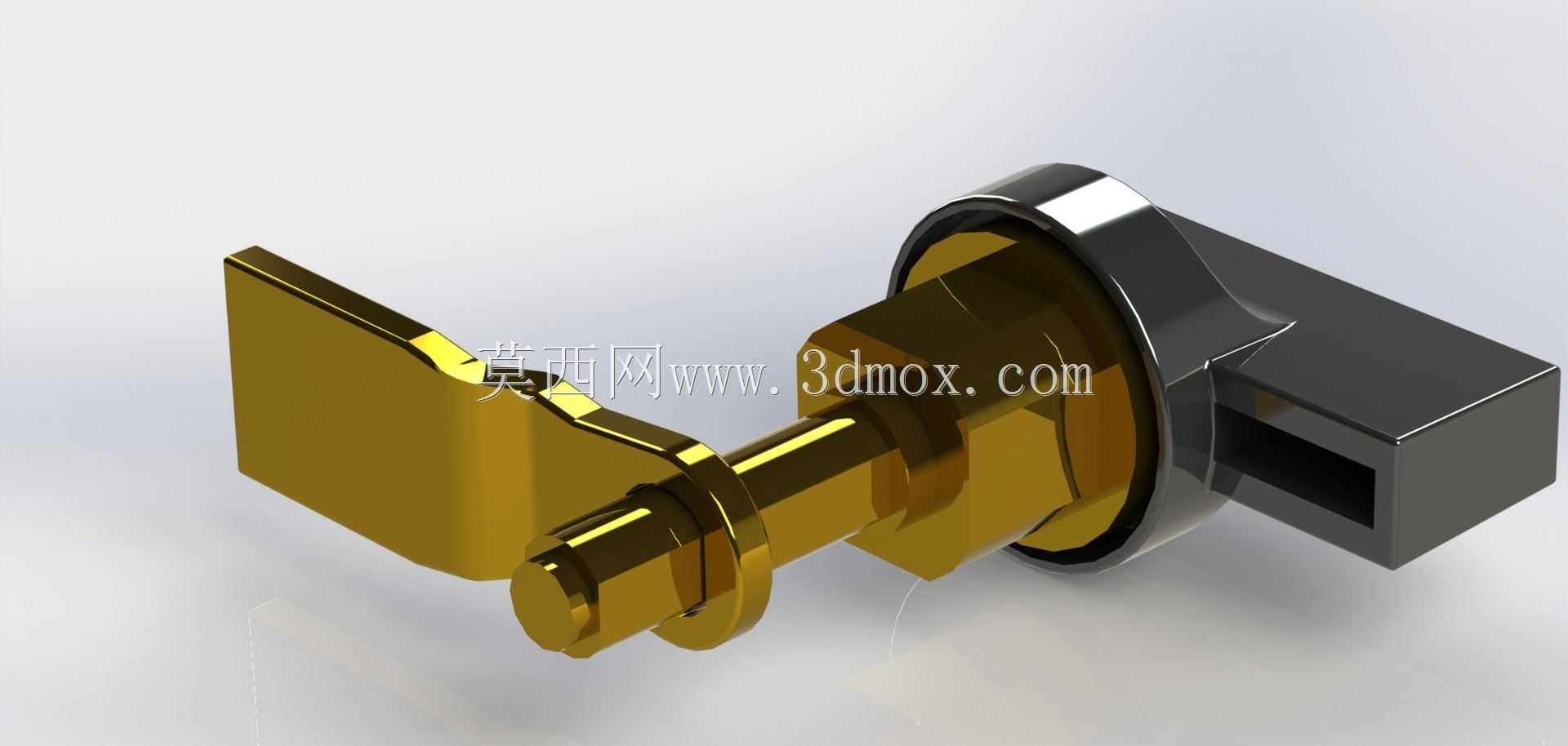

　　结构细节上，顶部的T型手柄做了加宽的握持面，边缘做了R3的圆角过渡，避免操作时硌手，手柄和轴身采用过盈配合加横销固定，长期旋转不会出现手柄松动打滑的问题；轴身下端的压臂做了1.5度的偏心倾角，旋转到锁紧位置时会产生2mm左右的压紧行程，这个行程量刚好能压缩3mm直径的发泡橡胶密封条，既不会因为行程过大导致旋转阻力过高，也不会因为行程不足导致门扇密封不严、出现晃动间隙。压臂的接触端面做了滚花处理，和门框内侧的金属表面接触时能增加摩擦力，避免设备运行振动导致锁具自行松脱。

　　从受力角度考量，这套结构的核心受力点集中在轴肩的环形凸台位置，设计时把凸台的承压直径做到了轴径的1.8倍，锁紧状态下的压紧力会均匀分散在门扇外侧的安装面，不会因为局部压强过大导致薄钢板门扇出现凹陷变形；轴身和衬套的配合间隙控制在0.1mm以内，既保证旋转顺畅无卡滞，也不会因为间隙过大导致门扇出现上下方向的窜动。和外露式搭扣锁相比，这套结构的大部分组件都藏在门扇内侧，外侧只有手柄部分，没有突出的搭扣结构，不会在设备搬运、人员通行时出现勾挂风险，整体外观也更简洁规整。

　　在实际选型适配时，需要注意门扇和门框的贴合间隙不能超过3mm，否则压臂的压紧行程不足以抵消间隙，会出现锁不紧的问题；如果是用在有腐蚀环境的户外场景，轴身和压臂可以选用304不锈钢材质，普通室内设备场景用镀锌冷轧钢材质就能满足强度要求，整体使用寿命能达到万次以上的开合操作，不需要定期加注润滑油维护，衬套的自润滑特性就能满足长期旋转的耐磨需求。
