杠杆式百分表测量工具三维结构

　　在机械加工现场的工序间检测、工装夹具装夹找正、设备装配精度校准环节，杠杆百分表是一线质检与装配人员最常取用的接触式测量器具之一，相比普通直杆百分表，它的侧置测头结构可以深入直杆表无法抵达的狭窄空间，完成轴类零件径向跳动、工件端面平行度、夹具定位面位移偏差的测量作业。这款杠杆百分表的结构设计完全贴合实际使用场景的操作逻辑，整体采用杠杆传动放大原理，测头接触工件产生的微小位移通过内部杠杆机构传递到指针轴，带动表盘上的指针转动，将微米级的线性位移转化为清晰可读的角度偏转，常规测量量程下分度值可达到0.01毫米，完全满足普通机加工、装配环节的精度检测需求。从结构布局来看，表体上部的夹持杆采用标准直径设计，可适配市面上绝大多数通用表架、

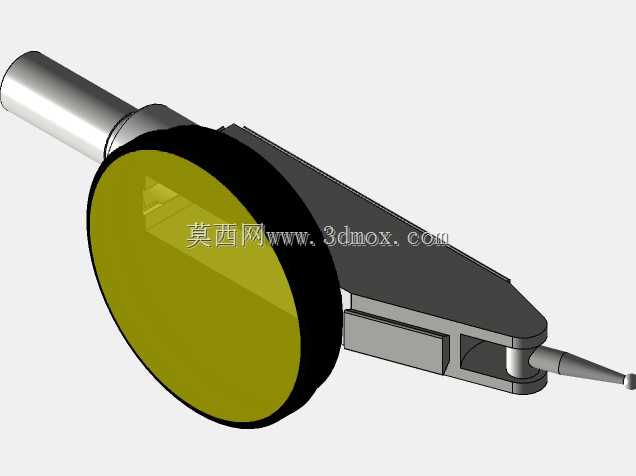

　　磁性表座的夹持孔，无需额外加工转换套即可完成装夹固定，夹持杆与表体主体的连接部位预留了角度调整空间，使用时可根据测量位置任意旋转表体朝向，方便操作人员从不同作业视角读取表盘数值，避免因视线角度偏差产生读数误差。表盘部分采用圆形大视窗设计，外圈设置可旋转的表圈，测量前可转动表圈将表盘零位刻度与指针对齐，快速完成测量前的校零操作，表蒙采用耐刮擦的透明材质，可抵御车间环境下常见的切屑飞溅、轻微磕碰，避免表盘刮花影响读数清晰度，图中展示的黄色表蒙为防护贴膜状态，实际使用时可根据作业环境选择是否保留，避免切削液、油污长期附着在表蒙表面形成污渍。测头部分采用硬质合金材质，接触端为球面设计，测量时可减少与工件表面的接触应力，

　　避免划伤精加工工件表面，同时硬质合金的高耐磨性可保证长期使用后测头不会出现磨损变形，维持测量精度的稳定性，测头与杠杆臂的连接采用铰接结构，测头可在一定角度范围内自适应贴合被测表面，即使测量面与测头初始角度存在小幅偏差，也能保证接触位移的准确传递，不会出现测量值失真的问题。表体的握持部位做了圆弧过渡处理，操作人员手持调整角度时不会硌手，内部传动结构的腔体做了密封设计，可阻挡车间内的粉尘、切削液雾气进入传动部位，避免长期使用后传动部件卡滞、磨损，延长量具的使用寿命。在安装边界上，夹持杆的伸出长度可根据表架的装夹位置调整，只要保证夹持力度足够，不会因测量过程中的振动出现表体偏转即可，测头的摆动范围覆盖了整个量程区间，

　　安装时需要预留足够的测头活动空间，避免测头摆动过程中与工件、夹具发生干涉，影响测量动作的顺畅性。实际使用时，通常会将表体固定在磁性表座上，先调整表架位置让测头与被测表面垂直接触，预压1-2圈量程后转动表圈完成校零，再通过移动工作台或者转动工件，观察指针的摆动范围，直接读取被测要素的形位公差偏差值，在模具装配、精密零件加工、设备检修等场景中，这款量具可以快速完成精度校验，大幅降低人工测量的操作难度，相比非接触式测量设备，它的接触式测量原理不受工件表面反光、切削液附着的影响，在复杂车间环境下的测量可靠性更高。
