侧杆式百分表精密测量构件三维结构

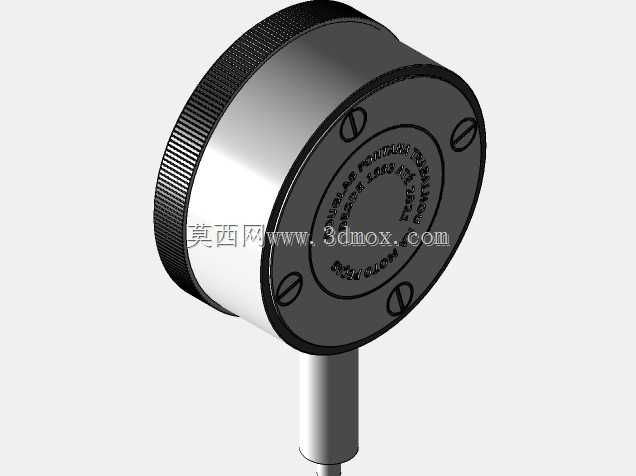

　　这款侧置测杆的指示类测量构件，是机械加工现场、装配调试工位、设备精度校准环节里高频使用的接触式测量部件，日常作业中常被用来完成工件形位公差检测、设备进给位移校验、工装夹具装夹偏差确认等工作，和磁性表座搭配后可灵活固定在机床床身、工件基准面、工装支架等不同位置，适配多场景的测量需求。从结构设计逻辑来看，整体采用圆柱型表身加侧出测杆的布局，区别于常规同轴测杆的百分表结构，这种侧置测杆的设计主要是为了适配狭窄空间内的测量场景——比如深腔内壁的跳动检测、台阶面下方的尺寸偏差测量、工装内侧的位移量确认等常规百分表测杆无法伸入的位置，侧出的测杆可以避开外围结构的干涉，让测头能够精准接触被测点位。表身外圈设计有滚花纹理的防滑表圈，

　　这个结构并非单纯的装饰设计，实际使用中作业人员可以通过转动带滚花的表圈来调整表盘刻度的零位，滚花的齿距和深度经过适配，戴劳保手套操作时也能获得足够的摩擦力，不会出现打滑转不动的情况，同时表圈和表身之间带有阻尼定位结构，调整好零位后不会因为轻微触碰就发生偏移，避免测量过程中需要反复校准零位的问题。表身端盖采用四颗对称分布的沉头螺钉完成紧固，这种均布的紧固方式可以让端盖和表身壳体之间的压紧力均匀分布，避免壳体内部的传动齿轮组、齿条传动副因为装配应力出现卡滞，同时沉头螺钉的设计不会在端盖表面形成凸起，日常放置、装夹表身的时候不会出现干涉，也能减少螺钉头部被磕碰变形导致后续拆卸维护困难的问题。端盖表面预留的刻印区域，用来标注测量量程、

　　精度等级、测量方向等核心参数，作业人员拿起表具就能快速确认参数是否匹配当前测量需求，不用反复查找说明书确认。测杆部分采用导向轴套加滑动测杆的结构，测杆和轴套之间选用小间隙配合，既保证测杆轴向移动的顺滑度，又能控制径向晃动量在精度允许范围内，避免测杆偏摆带来的测量误差；测杆伸出端的标准安装接口可以适配不同形式的测头，比如平测头、尖测头、弧形测头等，根据被测工件的表面材质、形状更换对应测头，比如测量软质金属表面时换成弧形测头避免划伤工件表面，测量窄槽点位时换成尖测头保证接触位置准确。从安装边界来看，圆柱型表身的外径尺寸适配市面上绝大多数常规规格的表夹安装孔，不需要额外定制转接夹具就能直接固定在标准磁性表座、专用测量工装的夹持位上，降低现场适配的成本；测杆的伸出长度预留了足够的行程余量，在全量程测量范围内测杆不会和表身内部结构发生撞底，同时测杆的侧置方向可以根据安装需求调整表身角度来改变测量朝向，不用重新拆装夹持结构就能适配不同方向的测量点位。内部传动结构的设计上，测杆的直线位移通过齿条齿轮副转化为指针的旋转运动，传动齿轮组的齿数配比经过匹配，让测杆的微小位移能够放大为指针在表盘上的明显转动，保证读数的直观性，同时传动结构中设置有游丝来消除齿轮啮合间隙，避免测杆往复移动时出现回程误差，保证正反向测量的精度一致性。日常使用中，这类侧杆百分表常被用在车床卡盘装夹后的工件跳动检测、铣床进给到位后的尺寸确认、装配线中零部件配合间隙的测量、

　　设备大修时导轨直线度的校准等场景，相比常规同轴百分表，它的结构布局能够覆盖更多受空间限制的测量点位，减少因为测量空间不足需要制作专用加长工装的工作量，同时紧凑的结构也方便作业人员在设备内部、工装缝隙等位置完成单手操作，提升现场测量的效率。设计过程中需要重点关注测杆导向结构的同轴度、传动齿轮的啮合间隙、表圈转动的阻尼手感这些细节，这些因素会直接影响最终的测量精度和使用手感，比如导向轴套和测杆的配合间隙如果过大，测头接触工件时测杆发生偏斜，会直接导致测量值偏大；齿轮啮合间隙如果没有通过游丝消除，测杆抬起再落下时指针会出现零点偏移，需要反复校准才能使用；表圈阻尼如果过小，现场轻微震动就会导致表盘转动，零位偏移后测量数据就会失去参考价值。
