外径千分尺精密测量工具三维结构

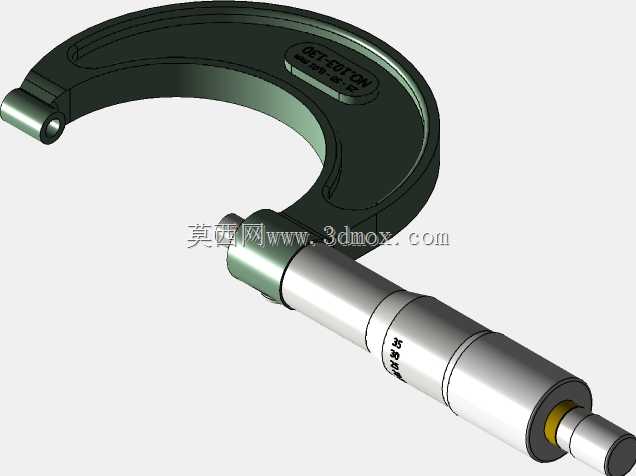

　　这款螺旋测微结构的三维建模，完全还原了机械式外径千分尺的全部装配细节，从C型尺架的弧度曲率，到测微螺杆的螺纹配合间隙，再到测力装置的棘轮棘爪结构，每一处都严格按照实际量具的加工公差要求搭建。在机加工车间的日常检测场景里，这类量具是班组质检工位的标配，不管是普通车床加工后的轴类零件外径核验，还是磨床精加工后的尺寸终检，亦或是热处理后工件的变形量抽测，都需要靠它来完成微米级的尺寸判定，相比游标卡尺，它的测量分辨率能达到0.01毫米，完全能满足IT6-IT8级精度零件的检测需求。从设计思路上看，建模时首先确定了尺架的受力边界，C型架的开口尺寸对应0-25毫米的常规测量量程，架体本身采用加厚的弧形结构，

　　避免手持测量时因握持力产生形变导致测量误差，架体表面的隔热垫结构也在模型中做了还原，防止人手温度传导到金属架体引发热胀冷缩，影响测量精度。测微螺杆部分的建模严格遵循螺旋副的传动比，螺距设定为0.5毫米，配合固定套管上的毫米刻度、半毫米刻度，以及微分筒上的50等分刻度，刚好实现每旋转一格微分筒，测砧前进0.01毫米的传动逻辑，这部分的螺纹配合没有做简化处理，而是还原了精密传动螺纹的牙型细节，能直观看到螺杆与螺母套之间的配合间隙控制结构，也就是实际量具中用来消除螺纹回程误差的微调装置的安装位置。锁紧装置的结构也做了完整还原，在尺架靠近测微螺杆的位置，扳动锁紧杆就能通过偏心结构压紧锁紧套，固定测微螺杆的位置，方便批量测量时锁定尺寸读数，

　　或是取下量具后再读取数值，避免移动过程中螺杆移位。测力装置的棘轮结构是这类量具的核心安全设计，建模时还原了棘轮与弹簧的配合结构，当测砧接触工件压力达到额定测力值时，棘轮会发出空转的咔咔声响，避免测量力过大导致工件变形或是螺杆螺纹损伤，这部分的结构细节能让建模学习者清晰理解恒力测量的实现逻辑。从安装与尺寸边界来看，整个模型的整体长度对应实际量具的160毫米左右，C型架的最大深度对应测量时的工件容置空间，能覆盖直径25毫米以内的轴类、管件类零件的外径测量，测砧与测微螺杆的测量面都做了硬质合金镶片的结构示意，这部分是实际量具中耐磨性能的核心保障，长期使用不会因为测量面磨损导致精度失准。在装配逻辑上，整个模型按照实际量具的装配顺序搭建，

　　从尺架的基础件开始，依次装配固定测砧、螺母套、测微螺杆、微分筒、锁紧机构、棘轮测力装置，每一个零件的配合面都做了贴合处理，没有出现干涉错位的问题，能直接用来做装配工艺演示，或是作为量具类设计的参考原型。对于刚接触机械检测的从业者来说，这个模型能帮人快速理解千分尺的读数原理，搞清楚固定刻度与可动刻度的配合关系，避免实际使用时出现读数半毫米的误差；对于结构设计人员来说，模型中展现的精密螺旋传动、恒力控制、形变规避的设计思路，也能迁移到其他需要精密位移控制的机械结构设计中，比如微调平台、精密进给机构的设计参考。整个建模没有做不必要的外观简化，哪怕是尺架上的刻字标识区域、微分筒上的防滑滚花结构，都按照实际产品的细节做了还原，滚花的间距、深度都符合五金量具的加工工艺标准，能直接用来做渲染演示，或是导出工程图生产加工参考。
