多层堆叠式工业警示信号灯结构设计

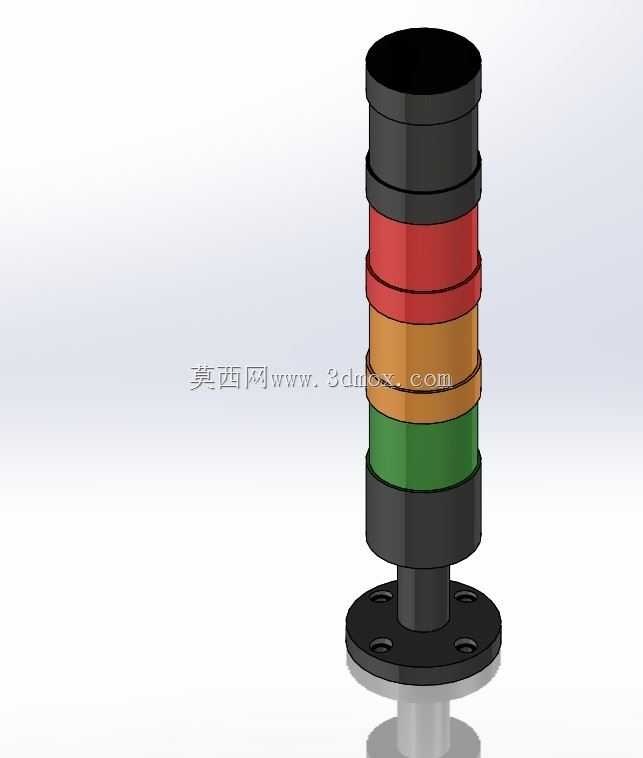

　　在离散制造车间的自动化产线、物流分拣线、大型机床操作工位以及仓储设备的运行状态提示场景中，多层警示信号灯是传递设备运行状态最直接的视觉交互部件，操作人员无需靠近设备，仅通过不同颜色灯层的点亮、闪烁状态，就能快速判断设备处于正常运行、待料预警、故障停机还是安全警示的不同工况，大幅降低现场巡检的沟通成本，也能在异常发生时第一时间触发操作人员的响应动作，避免故障扩大或者安全事故发生。这款多层堆叠式警示灯采用法兰底座安装结构，底座上预留四个均匀分布的安装孔，适配M6规格的内六角螺栓固定，安装时可直接固定在设备顶部的安装平面或者专用的安装支架上，安装孔的中心距按照行业通用的安装尺寸设计，能够兼容多数现有设备的安装位，

　　无需额外对安装面进行二次打孔改造，降低现场安装的改造成本。整体柱体采用分段式堆叠结构，从下到上依次为底座连接段、绿色灯层、橙色灯层、红色灯层以及顶部的遮光端盖，每段灯层之间采用卡扣式连接结构，相邻灯层的配合面设计有定位止口，装配时无需额外的紧固件，对准止口按压即可完成拼接，既能够保证各段灯层的同轴度，也方便后期维护时单独更换某一层的发光组件，不需要将整个信号灯完全拆解。灯层的外壳采用半透明的磨砂PC材质，这种材质一方面能够让内部LED光源的光线均匀漫射出来，不会出现局部亮斑导致远距离观察时的视觉误差，另一方面PC材质本身具备较好的抗冲击性能和耐老化性能，能够适应车间内存在少量切削液飞溅、粉尘附着的工作环境，

　　长期使用不会出现外壳发黄开裂的问题。各颜色灯层的功能划分遵循工业现场通用的视觉识别规范，绿色灯层对应设备正常运行状态，点亮时表示设备处于自动运行循环中，无异常情况，操作人员可正常开展周边作业；橙色灯层对应预警状态，一般在设备待料、加工参数接近阈值、保养周期临近时点亮，提醒现场操作人员及时介入处理，避免设备进入停机状态；红色灯层对应故障或者紧急状态，触发时设备通常已经停止运行，或者存在安全风险，需要维修人员第一时间排查故障。顶部的黑色端盖一方面起到遮光作用，避免光线向上散射造成光污染，影响厂房顶部的照明监控设备，另一方面端盖内部预留了声音报警模块的安装空间，可根据使用需求选配蜂鸣器组件，实现声光一体的报警功能，在噪音较大的冲压车间、

　　锻造车间内，也能通过声音提醒周边人员注意设备状态。整体柱体的外径控制在52mm，这个尺寸既能够保证内部有足够的空间排布LED灯板、接线端子以及走线通道，也不会因为直径过大占用过多的设备顶部安装空间，对于安装空间受限的小型自动化设备、AGV小车也能适配安装。接线部分采用底座侧面出线的结构，线缆从底座侧面的防水接头引入，内部接线端子排设置在底座的空腔内，接线时不需要拆解上部的灯层结构，直接打开底座的侧盖即可完成接线操作，接线完成后侧盖通过密封圈压紧，能够达到IP54的防护等级，满足一般工业现场的防尘防泼溅要求。在建模过程中，每一段灯层的配合止口都做了0.2mm的装配间隙设计，既能够保证拼接时的顺畅度，也不会因为间隙过大导致拼接后出现松动歪斜的问题；法兰底座的安装孔做了沉头设计，螺栓固定后螺栓头不会突出底座底面，保证底座和安装面能够完全贴合，避免长期使用后因为振动导致螺栓松动；每个灯层的内部都设计了LED灯板的安装卡槽，灯板可以直接卡在卡槽内，不需要额外打胶或者螺丝固定，装配效率更高，同时卡槽的位置经过校准，能够保证LED灯板处于灯层的中心位置，光线扩散更加均匀。考虑到不同使用场景的安装需求，除了法兰底座的安装方式，模型的连接段也预留了转接结构的安装位，可根据需要更换为杆装支架、侧装支架等不同的安装配件，适配壁挂安装、设备侧面安装等不同的安装场景，不需要重新设计主体结构，提升了产品的通用性。
