台式机内置ATX开关电源结构设计

　　在桌面级计算机硬件集成、工业控制小型工作站搭建、嵌入式工控机改装等场景中，内置开关电源是决定整套设备供电稳定性的核心部件，本次呈现的这款标准ATX规格PC电源，完全遵循行业通用安装尺寸规范设计，可适配绝大多数标准ATX、MATX、ITX规格机箱的电源安装位，安装边界严格控制在常规150mm×140mm×86mm的通用尺寸区间内，安装孔位完全匹配机箱电源位的标准固定点位，无需额外改装即可直接完成装配固定。从实际用途来看，该电源承担着将市电交流输入转换为计算机各硬件所需多路低压直流电的核心功能，覆盖主板、CPU、独立显卡、存储设备、散热风扇等所有机箱内部件的供电需求，输入侧兼容115V-230V宽幅市电范围，可适配不同地区电网标准，

　　60Hz/50Hz双频率支持也让其在不同供电制式的场景下都能稳定工作，输出侧涵盖3.3V、12V、5V、5Vsb等多路标准供电轨，每路供电的电流承载能力完全匹配中高端台式机的功耗需求，12V主供电轨可承载40A大电流输出，能够满足高性能独立显卡、多硬盘阵列的峰值功耗需求，5Vsb待机供电轨可支持键鼠唤醒、远程开机等待机功能，完全覆盖日常办公、图形设计、轻度游戏等场景的供电要求。从设计思路层面拆解，这款电源的结构设计充分考虑了散热、电磁屏蔽、安装便利性三个核心工程需求：外壳采用一体式折弯镀锌钢板成型，接缝处做了连续咬合处理，既保证壳体结构强度，也能形成连续的电磁屏蔽层，减少内部开关电路产生的电磁辐射对外界造成干扰，

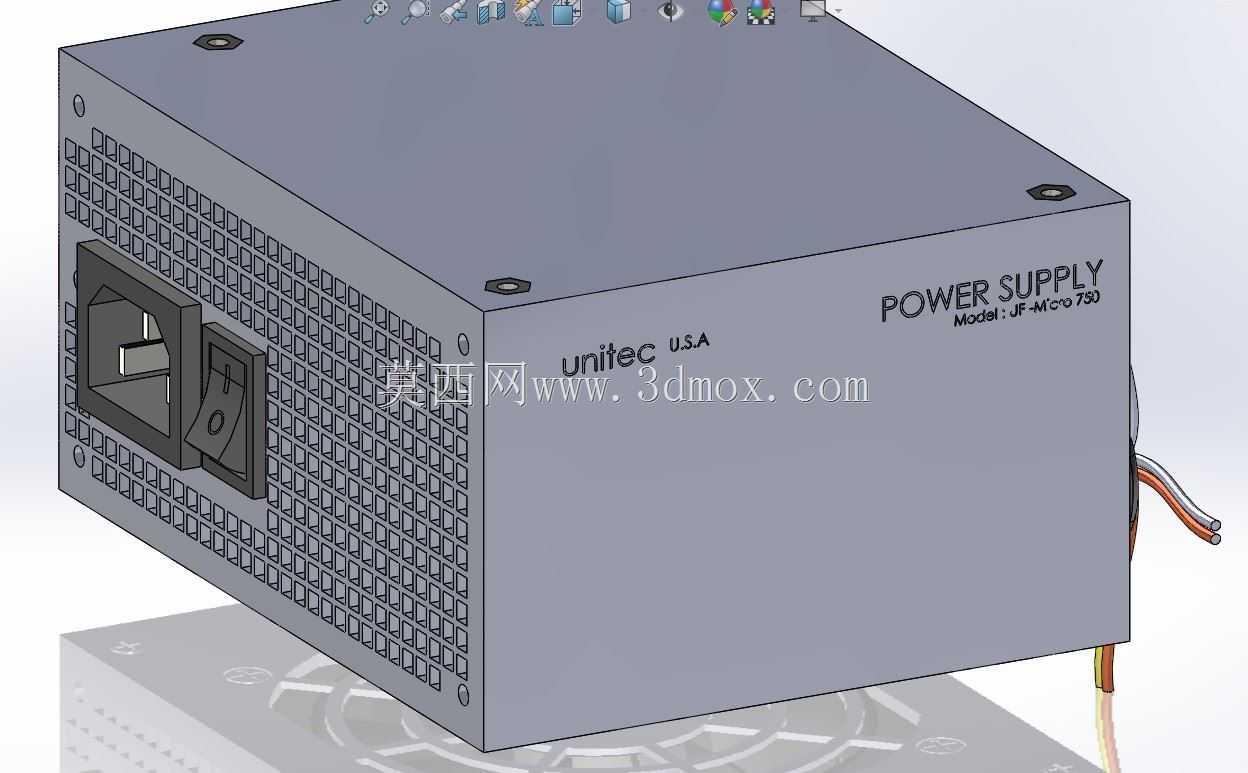

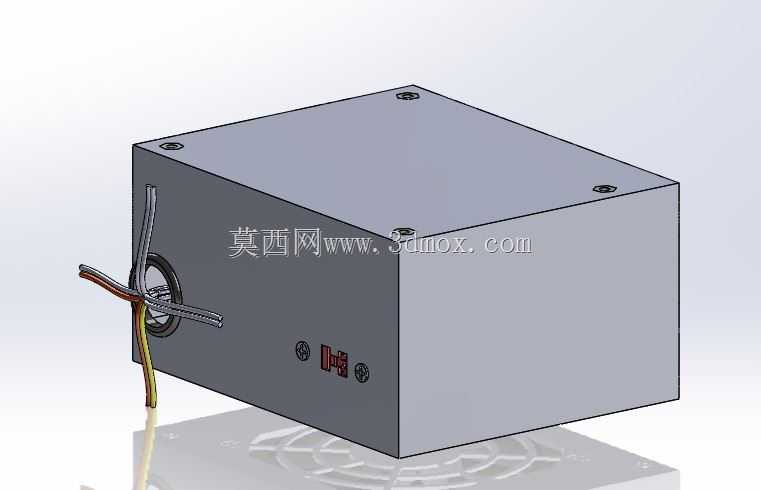

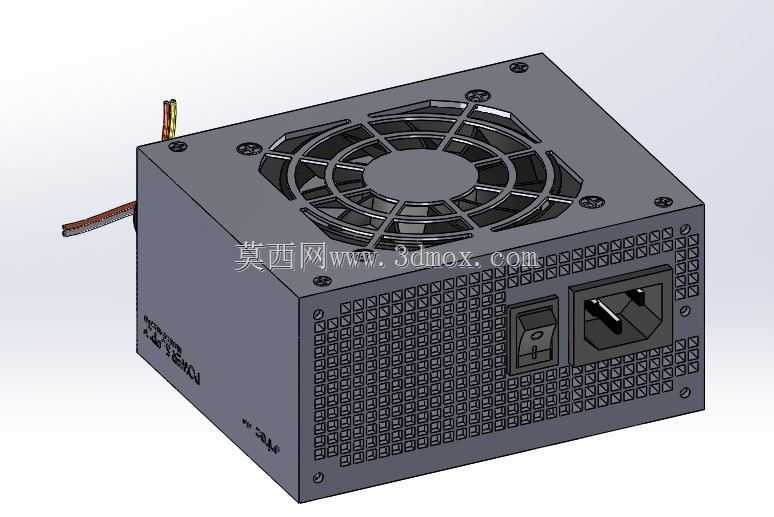

　　同时也能阻挡外界电磁干扰影响电源自身控制电路的稳定运行；进风侧采用大面积矩阵式通风孔设计，通风孔的开孔尺寸经过权衡，既保证足够的通风面积满足散热需求，又能避免大尺寸异物进入电源内部造成短路风险，通风孔区域同时集成了市电输入接口与船型电源开关，输入接口采用标准品字尾插座，可通用绝大多数台式机电源线材，电源开关设置在接口旁侧，用户无需插拔电源线即可完全切断电源输入，方便硬件拆装时的断电操作；出线侧采用直出式线材设计，所有供电线材从壳体一侧统一引出，线材长度经过匹配标准机箱走线路径设计，可支持背部走线的机箱布线需求，不同功能的线材采用差异化接口防呆设计，从结构上避免用户插错供电接口造成硬件损坏。从结构细节来看，

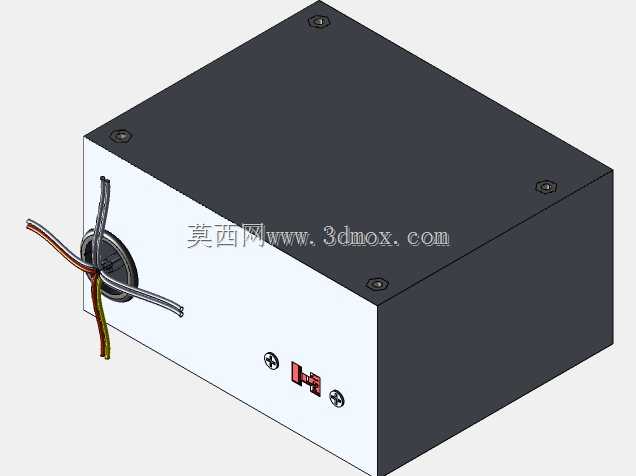

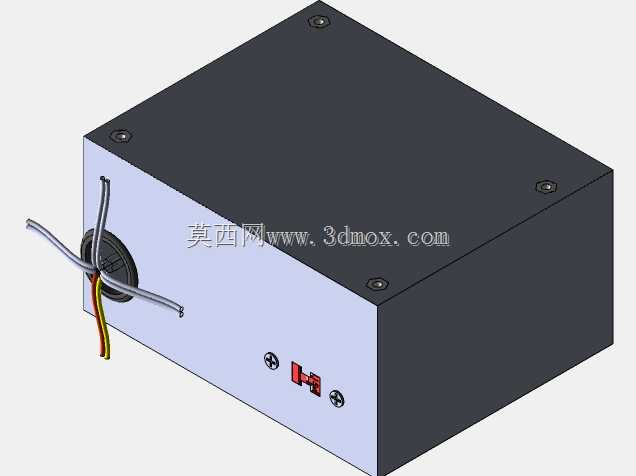

　　电源壳体的四个边角做了小圆弧过渡处理，既避免安装时锋利边角划伤操作人员，也能提升壳体的抗形变能力，顶部四角设置的四个固定沉孔，可让固定螺丝完全沉入壳体表面，不会出现凸起干涉机箱安装位的问题；壳体表面采用哑光磨砂喷塑处理，既提升外壳的防锈耐腐蚀能力，也能减少表面反光，适配机箱内部的视觉风格；内部结构布局上，高压输入区与低压输出区做了明确的物理隔离，从结构上降低高低压电路之间的干扰风险，散热风道采用直吹式设计，内置散热风扇从进风侧吸入冷空气，依次掠过散热片、电容、变压器等发热元件后从出线侧排出，可保证长时间满负载运行时内部元件的温度控制在合理区间，提升元件使用寿命与长期运行稳定性。在实际选型适配过程中，结构设计人员可直接参考该模型的安装尺寸、孔位位置、接口布局来完成机箱电源位的适配设计，无需重新测绘标准电源的尺寸参数，可大幅缩短机箱结构设计的周期；对于改装类应用场景，该模型的壳体结构也可作为参考，在不改变外部安装尺寸的前提下调整内部元件布局，定制特殊输出规格的内置供电单元；在三维建模学习过程中，该模型的壳体折弯、开孔排布、接口配合等细节，也能为钣金结构设计练习提供非常贴近实际量产产品的参考案例，帮助建模人员理解量产钣金件的设计逻辑与工艺约束。
