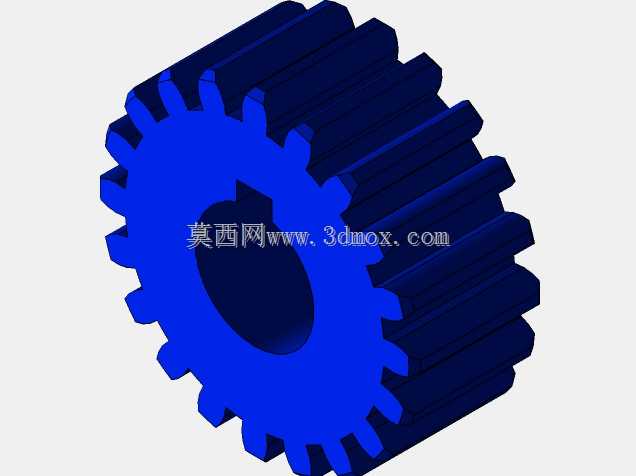

在常规机械传动系统的布局里,这类双联圆柱齿轮往往承担着定轴轮系的变速传动职责,常见于普通车床主轴箱、小型输送设备的减速单元、轻工机械的动力传递工位,区别于单联滑移齿轮,它通过两组不同齿数的轮齿与对应啮合齿轮配合,不需要轴向滑移就能实现固定传动比的扭矩传递,结构紧凑度更高,在安装空间受限的传动腔体内适配性更好。从实际使用场景来看,这类齿轮的安装基准是中心的带键槽通孔,装配时通过平键与传动轴实现周向固定,传递扭矩时不会出现相对轴的周向打滑,中心孔的孔径与配合轴径需满足基孔制过渡配合要求,装配后齿轮端面与轴肩的贴合间隙要控制在0.02mm以内,避免高速运转时出现端面跳动引发的传动噪声与轮齿偏磨。轮齿部分采用标准渐开线齿形设计,
两组齿圈的齿顶圆、分度圆参数根据预设传动比匹配,齿向为直齿,加工时可通过滚齿一次装夹完成两组齿圈的齿形加工,能有效保证两组齿的同轴度误差控制在0.01mm范围内,减少啮合时的侧隙波动。设计过程中,齿宽的取值需要匹配啮合齿轮的齿宽,通常比啮合件齿宽窄1-2mm,避免装配轴向错位导致的轮齿接触面积不足,齿根圆角的取值需要满足弯曲疲劳强度要求,避免长期交变载荷下出现齿根断裂,轮毂部分的厚度要满足键槽挤压强度要求,键槽的对称度误差需控制在0.015mm以内,保证装配后键的两侧受力均匀。从安装边界来看,齿轮的最大外缘由大齿圈齿顶圆决定,设计传动腔内壁与齿顶圆的安全间隙时,要预留至少3mm的空间,避免运转过程中齿轮受热膨胀、
轴系挠曲变形导致齿顶与腔壁剐蹭,两组齿圈的轴向间距要匹配对应啮合齿轮的轴向位置,保证啮合时轮齿的接触斑点长度不小于齿宽的70%,高度不小于齿高的50%,确保传动平稳性。实际工况下,这类齿轮的线速度通常不超过6m/s,适配润滑方式为油浴润滑时,齿轮的浸油深度要控制在大齿圈1-2个齿高的范围,浸油过深会增大搅油阻力,浸油过浅则会导致齿面润滑不足出现早期磨损。与普通单联齿轮相比,双联结构省去了齿轮之间的轴向定位隔套,减少了轴上零件的装配累计误差,能在更小的轴向空间内实现两级固定传动比的动力传递,在中小功率的机械传动系统中应用十分广泛,建模过程中需要重点保证齿形渐开线的精度,以及两组齿圈的同轴度、键槽的对称度等形位公差,才能满足实际加工装配后的使用要求,避免出现啮合卡滞、传动异响、早期失效等问题。
