法兰连接式进料止回阀结构设计

　　在化工原料输送、粮油加工进料、市政水处理药剂投加这类需要严格控制介质单向流动的管路上，进料止回阀是避免介质倒流引发工艺紊乱、泵组叶轮反转损坏的核心管路部件，这款侧进底出结构的止回阀，专门针对竖向安装的进料管路工况设计，区别于常规水平安装的旋启式止回阀，其内部启闭件采用沿阀杆轴向升降的结构，介质从侧方法兰接口进入阀腔后，依靠进料压力顶开阀瓣沿阀杆向上位移，打通侧入口到下方法兰出口的流道，当进料侧压力出现波动甚至低于出口侧压力时，阀瓣会在自身重力加出口侧介质背压的作用下快速回落，严密封堵阀座通流面，彻底切断介质反向流动的路径，避免上游储料仓被回流介质污染、进料泵因反转出现密封件烧毁的问题。

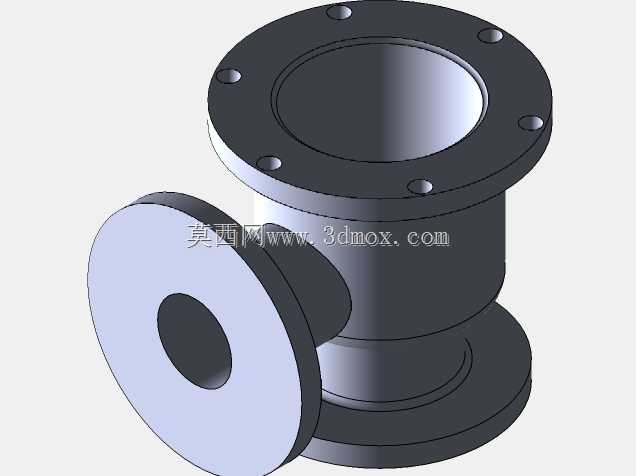

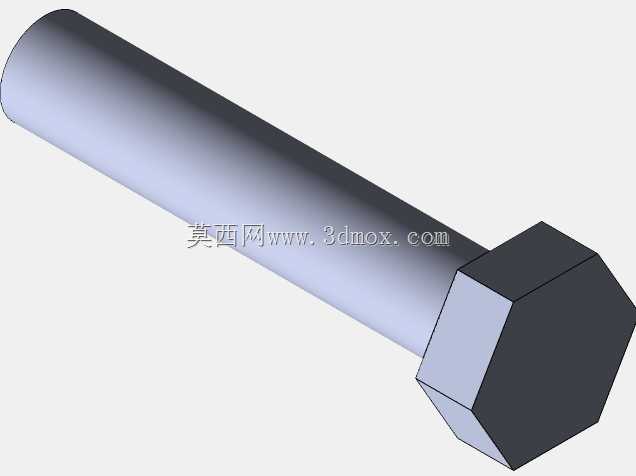

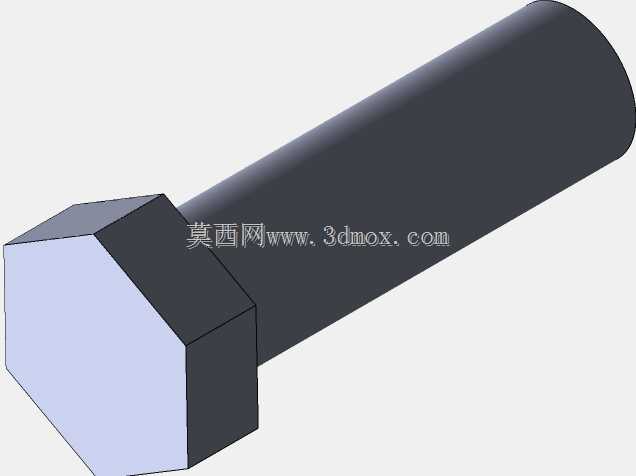

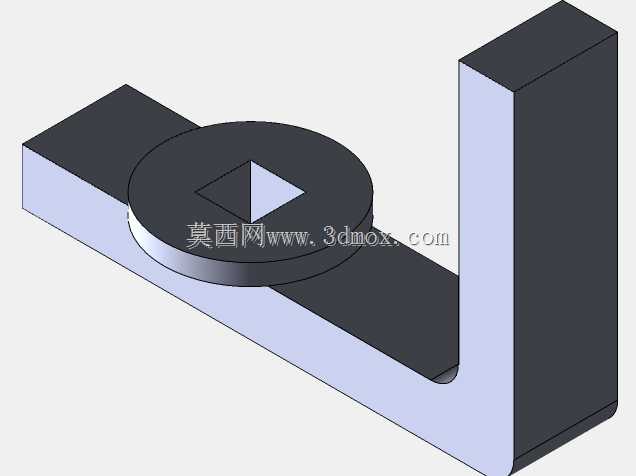

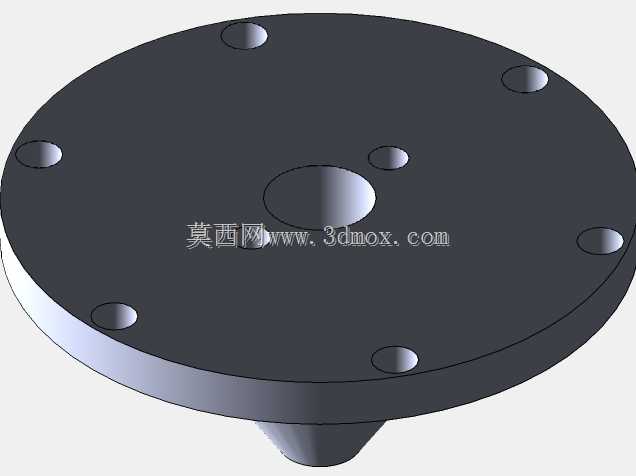

　　从结构设计逻辑来看，这款阀的整体布局充分考虑了竖向安装的空间适配性，阀体采用一体式铸造结构，侧方的法兰连接端与底部的法兰连接端轴线呈90度垂直布局，侧方法兰用于对接水平方向的来料管路，底部法兰用于对接竖向向下的进料设备入口，比如反应釜顶部进料口、储料仓的顶部进料接管，这种布局可以直接安装在管路转角位置，不需要额外加装90度弯头来调整流向，能有效减少管路的焊缝数量，降低介质泄漏的风险点。阀盖部分采用多螺栓均布压紧的结构，在阀盖与阀体的结合面预留了密封垫片的安装槽，日常维护时只需要拆卸阀盖的紧固螺栓，就能直接取出内部的阀瓣、阀杆组件进行密封面磨损检查或者易损件更换，不需要把整个阀体从管路上切割拆卸，大幅降低了现场运维的工作量。顶部的阀杆延伸段做了方头结构，现场安装调试时可以通过方头手动提拉阀瓣，检查阀瓣的升降是否卡滞，也能在管路初次吹扫时临时固定阀瓣开度，避免焊渣、铁屑等施工杂物卡涩密封副。

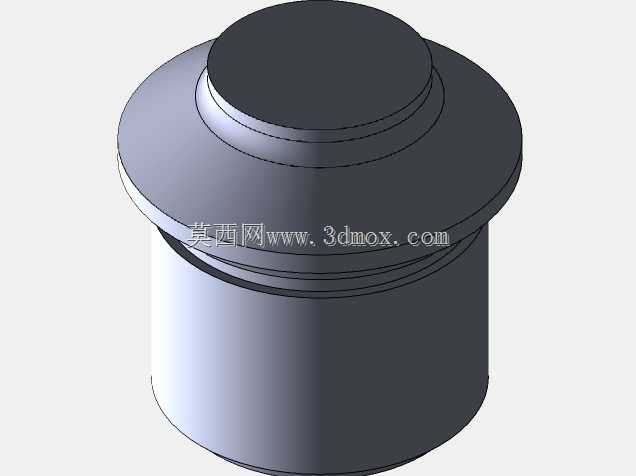

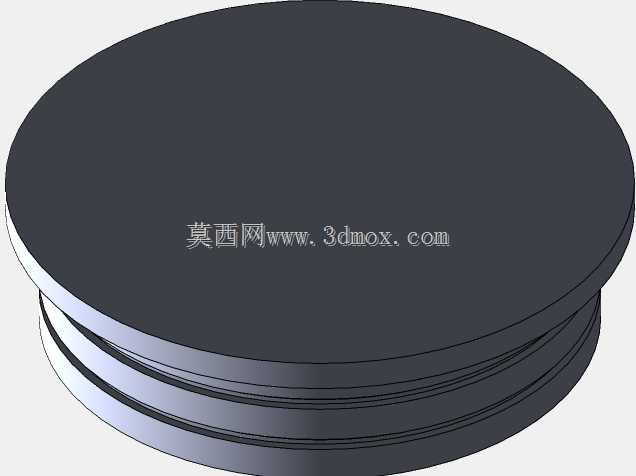

　　关于安装边界的尺寸适配，这款阀的侧方连接法兰与底部连接法兰均采用同压力等级的标准法兰尺寸，法兰的螺栓孔中心距、密封面凸台高度、通径尺寸完全匹配对应公称通径的管路法兰标准，选型时只需要匹配管路的公称通径与设计压力等级，不需要单独定制法兰转接件。阀体外轮廓的最大直径为法兰外径尺寸，顶部阀杆手轮段的最高点距离底部法兰密封面的高度，预留了足够的手动操作空间，安装时不需要在阀的上方额外预留过长的检修空间，只要保证方头位置有能容纳扳手转动的空间即可完成日常操作。流道设计上做了平滑过渡处理，侧方入口到阀腔的转角位置做了圆弧导角，避免介质在转角处形成涡流造成压损过大，阀瓣的密封面采用锥面与平面结合的结构，相比纯平面密封，锥面导向能让阀瓣回落时自动对中，即使介质里带有少量细小颗粒杂质，也能在阀瓣回落时被介质流冲离密封面，减少密封面被颗粒垫住导致内漏的概率。

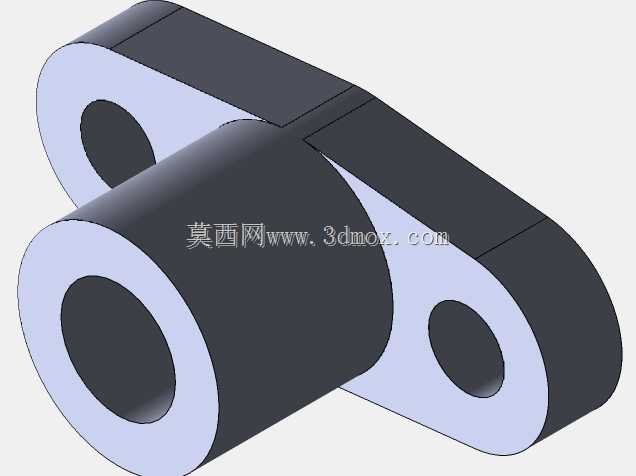

　　在实际工况适配中，这款阀的结构特性决定了它更适合清洁度中等的流体介质工况，比如常温的清水、植物油、低粘度化工原料，不适合含有大量纤维或者大颗粒固体的浆料介质，避免大颗粒卡滞阀瓣导致无法正常闭合。阀杆与阀盖的配合位置采用了填料密封结构，填料压盖通过两侧的小螺栓压紧，可以在现场运行出现阀杆位置渗漏时，不需要停机就能适度拧紧压盖螺栓补偿填料的磨损量，延长密封件的更换周期。整体结构没有复杂的连杆或者弹簧部件，相比带弹簧复位的对夹式止回阀，不存在弹簧长期浸泡在介质中出现腐蚀失效的问题，在一些有弱腐蚀性的介质工况下，只要匹配对应材质的阀体与密封件，就能实现长期稳定运行，不会因为弹簧锈蚀导致阀瓣无法正常开启或者闭合。
