多工位凸轮驱动轴组式流体控制阀结构

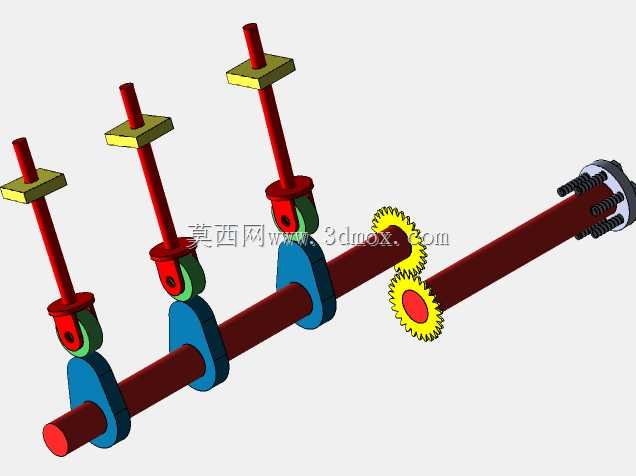

　　这套凸轮驱动的阀组结构，常应用在中小流量流体管路的集中通断控制场景，比如小型化工配料管线、实验室流体分配系统、小型液压站的支路控制单元里，相比分散布置的单个截止阀，它能通过单根主轴的转动同步控制多个阀位的启闭时序，大幅缩减管路排布的空间占用，也能降低多阀独立控制的执行元件成本。从实际使用的角度看，这套结构的核心功能是通过主轴上的凸轮轮廓曲线，对应每个阀杆的升降行程，当主轴通过端部的啮合齿轮获得输入扭矩转动时，三个凸轮会依次推动对应的阀杆做轴向升降，阀杆端部的密封件会贴合或离开阀座，实现对应管路的通断，三个工位的凸轮轮廓相位差可以根据实际工艺需求调整，比如设置成顺序启闭、同步启闭或者间隔启闭的不同逻辑，适配不同的流体分配工艺要求。

　　设计这套结构的时候，首先要考虑的是阀杆的行程与密封件的压缩量匹配，阀杆的升降行程不能过大，否则会导致密封件过度压缩提前老化，行程过小则会出现密封不严的内漏问题，图中每个阀杆上都设置了限位挡片，就是用来限制阀杆的最大上升行程，避免阀杆脱出支撑座，同时也能保证每次开启的开度一致，稳定管路的流量参数。支撑座的设计是直接套在主轴上的分体式结构，三个支撑座沿主轴轴向等距布置，每个支撑座对应承托一根阀杆的导向孔，这种设计的好处是加工的时候可以单独加工每个支撑座的导向孔与主轴安装孔，降低长轴类零件同轴度加工的难度，安装的时候也可以根据阀位的间距需求灵活调整支撑座的位置，不用重新加工整根主轴的安装基准。端部的齿轮传动采用的是直齿圆柱齿轮啮合结构，

　　选择直齿的原因是这类阀组的主轴转速很低，通常每分钟几转到十几转，直齿齿轮加工简单、安装精度要求低，传动过程中没有轴向力，不需要额外设置推力轴承来抵消轴向载荷，能简化端部的支撑结构，齿轮的齿数比可以根据驱动端的输出扭矩调整，要是配套手动驱动就选大传动比降低操作力，配套电机驱动就选小传动比提升响应速度。安装边界上，这套阀组的主轴两端需要预留至少一个齿轮厚度的安装空间，用来布置驱动端的连接结构，阀杆的顶部需要预留至少阀杆行程长度的操作空间，方便后期更换密封件的时候拆卸阀杆组件，支撑座的底部需要设置安装法兰面，通过螺栓固定在阀组的安装基座上，安装的时候要保证三个支撑座的导向孔同轴度误差在0.1mm以内，避免阀杆升降的时候出现卡滞，

　　导致阀位启闭不到位。另外在结构细节上，每个阀杆和凸轮接触的位置都设置了滚轮结构，把凸轮和阀杆之间的滑动摩擦改成滚动摩擦，能大幅降低凸轮转动时的阻力，也能减少凸轮轮廓面的磨损，延长整套结构的维护周期，滚轮和阀杆之间采用小直径销轴连接，销轴两端做挡圈限位，避免滚轮在工作过程中脱出。主轴和支撑座之间采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证主轴能灵活转动，又不会因为间隙过大导致凸轮位置偏移，影响阀杆的行程精度，支撑座的导向孔和阀杆之间也采用同精度的间隙配合，表面粗糙度控制在Ra1.6以下，降低阀杆升降的摩擦阻力。这套结构在实际选型的时候，要根据管路的工作压力调整阀杆的直径和凸轮的升程，压力越高的工况，阀杆需要承受的介质推力越大，对应的阀杆直径要适当加大，凸轮的轮廓曲线也要做的更平缓，避免启闭过程中出现水锤现象，冲击管路和密封件。
