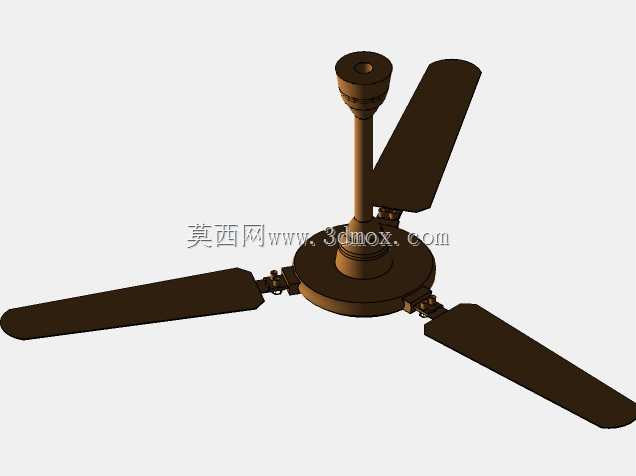

三叶吊扇结构设计三维数字样机

　　日常民用与商用空间的顶部通风场景中，三叶吊扇是应用覆盖极广的空气循环设备，不同于台扇、落地扇的桌面或地面放置形式，这类设备通过顶部吊杆固定于建筑顶面，不占用地面活动空间，送风覆盖范围远大于同功率的低位放置风扇，在层高2.6米至3.5米的普通住宅客厅、食堂就餐区、小型厂房作业区、学校教室等场景都有长期稳定的应用。从结构设计逻辑来看，这款三叶吊扇的整体结构分为顶部固定座、加长吊杆、主机壳体、三片对称分布扇叶四个核心部分，顶部固定座设计为带安装孔的圆盘结构，适配建筑顶面的膨胀螺栓固定点位，安装时可直接贴合混凝土顶面或吊顶装饰面，固定座与吊杆之间采用螺纹连接加止转销的组合固定形式，避免长期运行过程中吊杆随电机转动出现松脱风险，

　　吊杆长度可根据实际安装空间的层高做适配调整，保证扇叶运行时距离地面的安全高度不低于2.2米，避免人员活动时误触运行中的扇叶。主机壳体内部集成电机驱动结构，外部做圆弧过渡的造型处理，既可以减少运行时的风阻，也能避免棱角结构积灰后难以清理的问题，三片扇叶采用120度圆周对称分布的安装形式，每片扇叶与主机壳体的连接位置都设计了独立的铰接固定座，安装时可根据送风需求微调扇叶的倾斜角度，平衡送风距离与运行噪音的关系，扇叶本身做了长条形的流线型截面设计，从叶根到叶梢的宽度逐步收窄，厚度逐步减薄，转动时可以均匀切割空气，避免叶尖位置产生紊流带来的额外噪音与振动。从安装边界尺寸来看，这款吊扇的整体回转直径适配15至25平方米的空间送风需求，

　　吊杆的标准长度适配常规住宅层高，若用于层高更高的商用空间，可更换加长吊杆组件，安装时需要保证扇叶距离周边墙面、吊顶装饰物的间隙不小于20厘米，避免扇叶转动时与周边物体产生剐蹭，同时固定座的安装点位需要匹配建筑顶面的承重结构，不可直接固定在轻质吊顶龙骨上，需保证固定点位可承受至少5倍于设备自重的载荷，避免长期运行振动导致固定结构松脱。设计过程中需要重点考量动平衡调校逻辑，三片扇叶的重量差需要控制在极小的公差范围内，每片扇叶的安装角度偏差不超过0.5度，避免高速转动时产生偏心振动，长期振动不仅会产生持续的运行噪音，还会逐步松动顶部固定结构与各连接点位的紧固件，带来安全隐患，扇叶的边缘做了钝化处理，没有尖锐棱角，即便安装高度符合安全标准，

　　也能降低意外触碰时的伤害风险。不同于带照明模块的集成吊扇，这款结构为纯通风功能的基础款吊扇，结构件数量更少，后期维护难度更低，仅需要定期清理扇叶表面积灰、检查各连接点位的紧固件松紧度即可长期稳定运行，主机壳体的下部设计为平面结构，若有功能拓展需求，也可在该位置加装照明模块或其他功能组件，不需要改动主体承重结构。在三维建模过程中，各连接点位的配合公差需要严格匹配实际加工精度，吊杆与固定座、主机壳体的连接螺纹采用标准公制螺纹规格，扇叶与固定座的连接孔位匹配标准紧固件尺寸，建模时还原了各部件的装配间隙，可直接用于结构验证、安装模拟以及后续的加工出图参考，转动副的位置预留了足够的润滑空间，实际装配时可在铰接位置填充润滑脂，降低长期转动的磨损量，延长设备整体使用寿命。
