角式手轮操作进料止回阀结构设计

　　在流体输送管路系统的进料端配置中，止回类阀门的核心作用是阻断介质反向回流，避免上游设备因背压冲击出现损坏、物料倒灌引发的生产故障，这款角式结构的进料止回阀，主要适配垂直进料、侧向出料的管路排布场景，常见于化工配料系统、水处理进料管路、小型液压站供油回路、食品加工流体输送线的进料段，用来保障介质仅能沿设定方向流动，同时顶部配置的手轮操作结构，可兼顾截止调节功能，在设备检修、管路维护时实现手动截断通路，无需额外在管段上加装独立截止阀，减少管路连接节点的泄漏风险。

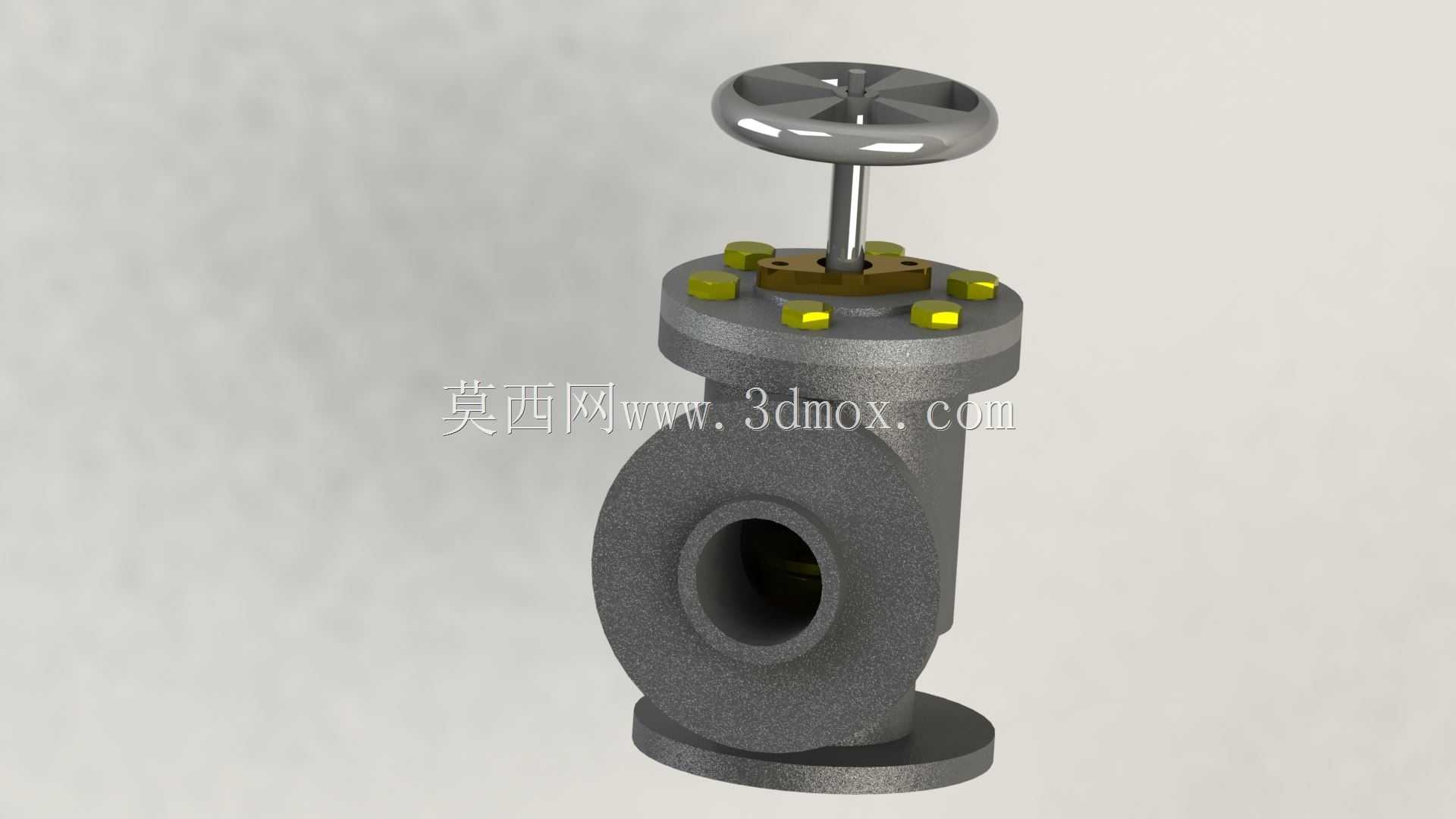

　　从结构设计逻辑来看，这款阀门采用角式90度流道布局，区别于直通式止回阀的直线流道，进出口呈垂直排布，能够直接适配管路直角转向的安装需求，省去管路弯头配件，降低管路沿程阻力的同时，也缩小了安装占用的空间。阀体采用一体式铸造结构的设计思路，流道内壁做圆弧过渡处理，避免介质在流道拐角处形成涡流区，减少介质流动过程中的压损，也降低了含颗粒介质在阀体内沉积卡滞的概率。顶部的手轮操作机构通过阀杆连接内部启闭件，手轮采用轮辐式结构，操作时握持受力均匀，阀杆与阀体上盖之间采用填料密封结构，通过压盖配合六角螺栓压紧填料，实现阀杆活动部位的动密封，避免介质从阀杆配合间隙向外泄漏，上盖与阀体的连接法兰处设置密封槽，安装时适配密封垫片即可实现静密封，保障阀体连接部位的密封可靠性。

　　这款阀门的内部止回结构采用升降式启闭设计，介质正向流动时，依靠介质自身压力推开启闭件，通路导通；当介质出现反向流动趋势时，启闭件在自身重力与反向介质压力的共同作用下回落至阀座密封面，自动切断通路，实现止回功能，配合顶部手轮的下压操作，可强制将启闭件压紧在阀座上，实现可靠截止，相比纯自动止回阀，多了手动强制截断的功能，适配需要人工干预通断的进料工况。

　　从安装边界与尺寸适配角度来说，这款阀门的下端为进料连接端，侧向为出料连接端，两个连接端均采用法兰连接结构，法兰端面的螺栓孔排布符合通用管路法兰的连接标准，可直接与同通径的管路法兰配对安装，安装时需保证阀体垂直放置，让内部启闭件的升降方向与重力方向一致，保障止回动作的灵活性，避免因安装倾斜导致启闭件卡滞、无法正常复位密封。手轮的顶部高度、手轮直径尺寸预留了足够的操作空间，安装时手轮周边无需预留过大的操作间隙，常规管路旁的操作空间即可满足手动开关的操作需求，阀体的侧向出料端中心线与下端进料端中心线的垂直距离，匹配常规角式管路的安装间距，无需额外调整管路长度即可完成装配。

　　在实际工况适配中，这款阀门的结构设计兼顾了止回与截止的双重功能，减少了管路上的阀门配置数量，降低了管路系统的成本与泄漏点，一体式的阀体结构强度更高，可适配常规压力等级的流体输送工况，手轮操作的扭矩经过结构优化，单人即可完成阀门的开关操作，无需额外配置操作辅助工具，日常维护时仅需拆开上盖连接螺栓即可取出内部启闭件与阀杆组件，进行密封面检查、填料更换等维护操作，维护过程无需将整个阀体从管路上拆卸下来，降低了后期维护的工作量与成本。流道的圆弧过渡设计也让这款阀门可适配含少量细小颗粒的介质输送工况，减少颗粒对密封面的冲蚀，延长阀门的使用寿命，密封面的结构设计预留了研磨修复余量，长期使用出现密封面磨损时，可通过研磨修复恢复密封性能，无需直接更换整阀，提升了产品的全生命周期使用价值。
