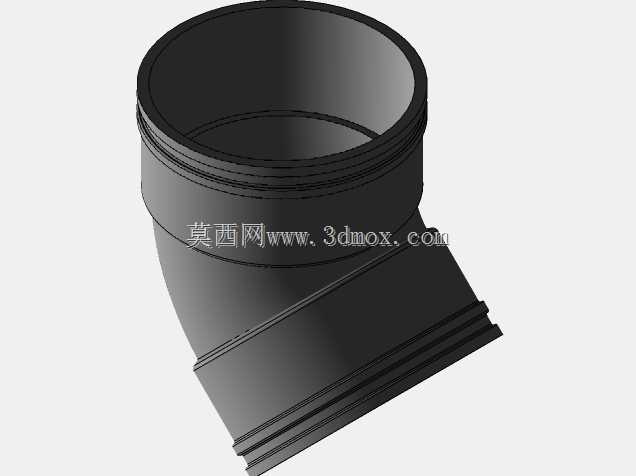

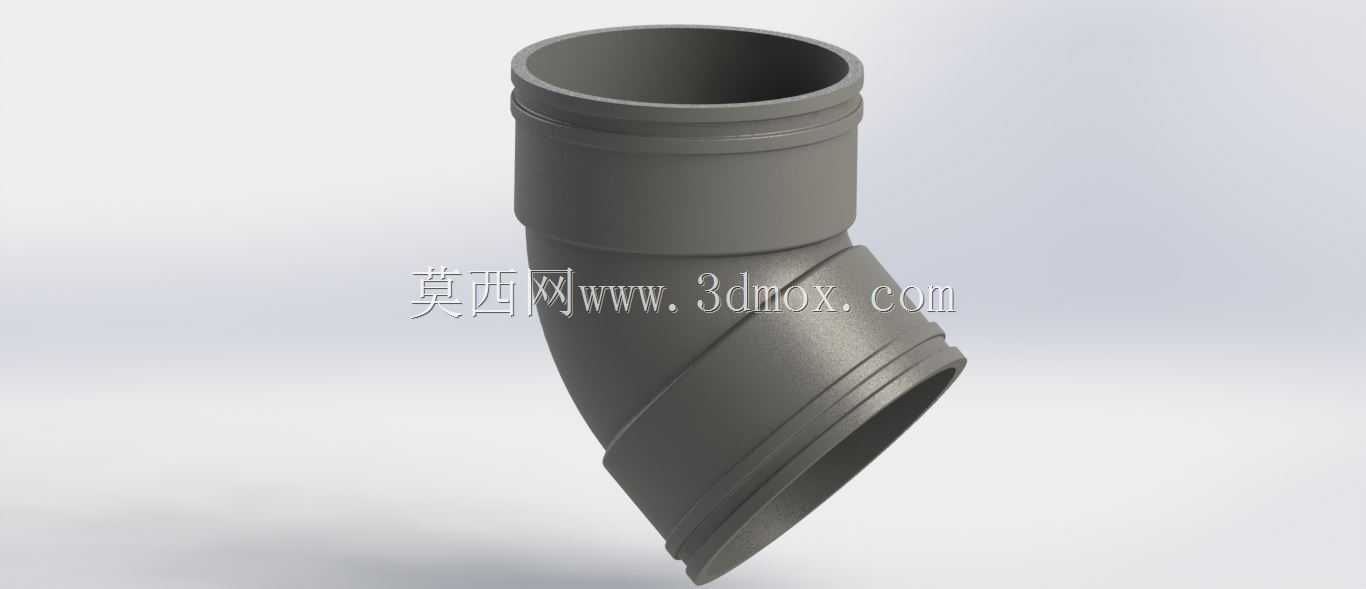

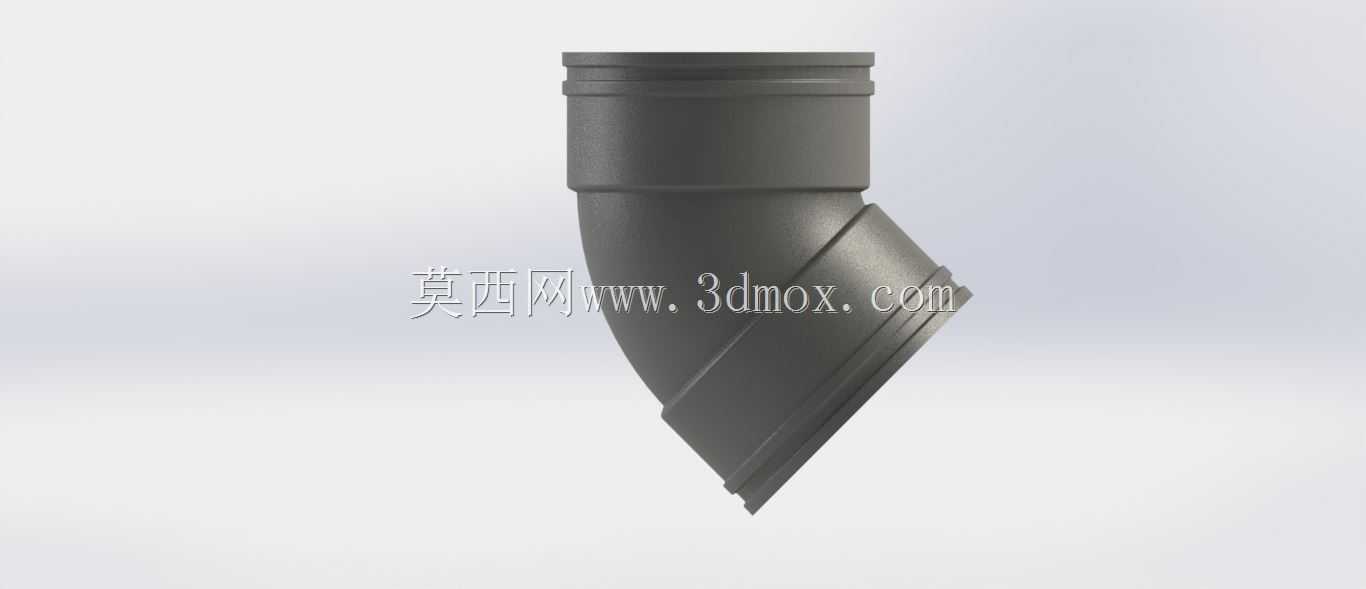

卫生级45度uPVC排水弯头结构设计

　　在民用建筑给排水、食品加工车间排污、医疗洁净区域排水系统的管路布设场景中，45度弯头是调整管路走向、降低流体阻力的核心连接件，这款uPVC材质的45度弯头，正是针对卫生级排水场景的使用需求完成的结构设计。不同于90度弯头的直角转向，45度的弯折角度能让管内流体保持更平缓的流向过渡，减少污水中固体杂质在转角处的淤积概率，尤其适合卫生间排污、洁净车间生产废水排放这类对管路防堵性能有要求的场景，长期使用过程中能降低管路疏通维护的频次。

　　从产品功能特性来看，这款弯头采用uPVC硬质聚氯乙烯材质成型，材料本身具备优异的耐酸碱腐蚀性能，能够耐受生活污水、常规浓度清洁废水的长期侵蚀，不会像金属管件那样在潮湿排污环境中出现锈蚀、结垢的问题，内壁光滑的成型表面能让流体通过时的摩擦阻力降到更低，减少排水过程中的水流噪音，同时避免污物挂壁残留。两端采用承插式连接结构，安装时配合专用PVC粘接剂即可完成与同规格直管的密封连接，不需要额外的法兰或焊接工序，现场安装效率更高，承插部位的阶梯式加强结构，能在粘接后提供足够的连接强度，避免管路通水后受水压冲击出现接口脱开、渗漏的问题。

　　设计过程中首先围绕卫生管道的安装边界做了尺寸校核，弯头两端的承口内径严格匹配对应公称外径的uPVC排水管材公差范围，承口深度满足管路安装的插入深度要求，保证粘接时有足够的接触面积实现密封。弯折段的曲率半径经过流体力学仿真验证，既不会因为曲率过小导致流体转向时产生过大的局部阻力，也不会因为曲率过大造成整体安装占用空间过多，适配吊顶内、管井内这类狭小空间的管路布设需求。弯头外壁在承口位置做了加厚的加强筋结构，因为承插连接时安装人员需要对管件施加一定的轴向压力保证管材插到位，加厚结构能避免安装过程中用力过大造成管件端部开裂，同时在管路长期使用过程中，能承受土壤填埋、墙体固定带来的外部载荷，不会出现形变破损。

　　外形设计上整体采用等径通径结构，整个弯头内部的流道截面全程保持一致，没有局部缩径的结构，避免排水过程中在缩径位置出现杂物卡堵的问题。外壁的环状凸起除了起到结构加强的作用，也能在安装时作为管材插入深度的直观标识，施工人员将直管插入到凸起位置即可达到标准插入深度，不需要额外做插入深度标记，降低现场施工的操作门槛。弯头的整体壁厚均匀，注塑成型过程中不会出现局部壁厚差过大导致的缩痕、内应力集中问题，成品的抗冲击性能更好，即使在冬季低温环境下施工，也不容易因为轻微磕碰出现开裂。

　　在实际管路布设中，这类45度弯头经常用于排水立管与横支管的连接、横管转向调整、排水管路坡度调整的位置，相比两个22.5度弯头组合的转向结构，单个45度弯头的连接点更少，渗漏风险更低，安装工时更短。针对卫生场景的使用需求，管件的成型材料不添加重金属稳定剂，输水过程中不会析出有害物质，满足生活排水、洁净区域排污的卫生要求，光滑的内外表面不容易滋生霉菌，日常管路冲洗时很容易将附着的污物冲净，符合卫生管道的使用维护要求。

　　安装边界方面，这款弯头的轴向安装尺寸、转弯偏移距离都适配常规排水管路的安装间距要求，在同层排水、隔层排水的施工场景中都能直接选用，不需要额外调整管路的布设位置。承口端面做了微小的倒角处理，安装时更容易将直管导入承口，不会出现管材端面顶到承口台阶造成密封不严的问题，粘接剂涂抹后多余的胶液会顺着倒角形成均匀的密封胶圈，不会在接口内部形成多余的胶瘤凸起影响通流面积。整个管件的结构没有多余的异形结构，注塑模具结构简单，量产时的成型良率更高，生产成本更低，能够适配大批量工程采购的成本控制需求。
