双叶R617FS航模信号接收装置结构设计

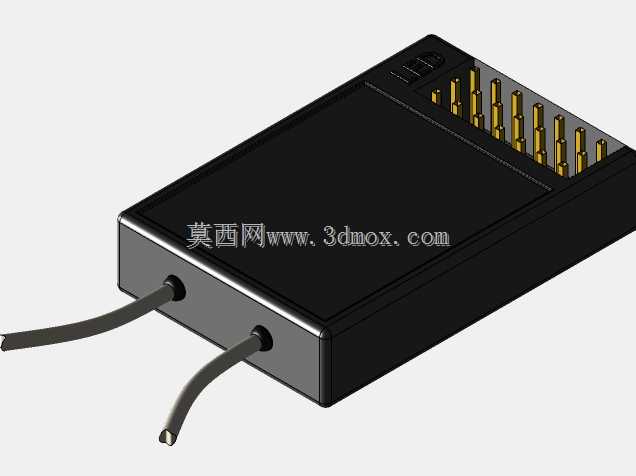

　　在航模遥控系统的链路搭建中，接收端的结构可靠性直接决定整套设备的操控稳定性，这款R617FS接收装置的三维结构设计，完全围绕航模装机的实际工况展开。先从安装边界说起，整机采用扁平化长方体壳体设计，壳体边角做了小半径圆弧过渡，没有突出的尖锐结构，能很好适配航模机身内部的狭窄安装空间，不管是固定翼机型的机翼夹层、机身设备舱，还是直升机的机头电子设备安装位，都能通过双面胶或者扎带完成固定，不会和周边的舵机、电调、电池等部件产生空间干涉。壳体侧面引出的两根射频天线，出线位置做了应力释放的结构处理，避免装机后反复弯折导致的线芯断裂，天线的出线角度预留了调整空间，装机时可以根据机身内部的遮挡情况调整天线朝向，保证射频信号的接收角度覆盖，减少信号盲区。

　　从功能结构来看，壳体一侧排布的多组镀金插针，是对应舵机、飞控等外设的信号输出通道，插针的排布间距严格遵循航模领域通用的舵机接口标准，每一组插针对应一个信号通道，插针旁的壳体上预留了丝印标识的位置，方便装机时对应通道序号接线，避免接错通道导致的操控异常。镀金插针的结构设计兼顾了接触可靠性和插拔寿命，能应对航模飞行过程中的持续振动工况，不会出现接触松动导致的信号断连。壳体采用上下扣合的装配结构，没有外露的螺丝孔，既简化了生产装配流程，也能避免螺丝松动脱落掉入航模内部造成运动部件卡滞的风险，壳体接缝处做了错位止口设计，能阻挡飞行过程中可能遇到的雨滴、沙尘侵入壳体内部，保护内部的射频电路元件。

　　设计过程中优先考虑了重量控制，壳体壁厚做了均匀的薄化处理，在保证结构强度、能承受装机和飞行过程中的常规挤压、振动载荷的前提下，尽可能降低整机重量，减少对航模有效载荷的占用，这对于小尺寸轻量化航模来说尤为关键。内部的腔体结构做了分区设计，射频处理电路、信号输出电路分别对应不同的腔体区域，既可以避免不同电路模块之间的信号干扰，也能在壳体内部预留出足够的布线空间，方便内部排线的固定，不会出现线材挤压电路板导致的短路风险。

　　实际应用场景里，这类接收装置主要适配2.4G频段的航模遥控发射端，负责将发射端传来的操控信号转换为舵机、电调可识别的PWM信号输出，整套结构的抗振设计完全匹配航模飞行时的发动机振动、气动振动工况，不会因为持续振动出现内部元件松脱、接插件接触不良的问题。出线位置的防护结构，也能适应户外飞行时遇到的复杂环境，比如草地起降时的草屑、小雨天气的水汽，都不会轻易侵入壳体内部。在做三维结构建模的时候，每一处插针的位置精度、壳体的配合公差都做了严格的约束，保证生产出来的壳体和内部电路板、接插件能完美适配，不会出现装配件错位、扣合不严的问题，同时壳体的外形也做了哑光黑的表面处理设计，既可以减少户外强光下的反光干扰，也能和多数航模的深色机身内部配色协调，不会显得突兀。
