轻量化高强度传动连接摆臂结构设计

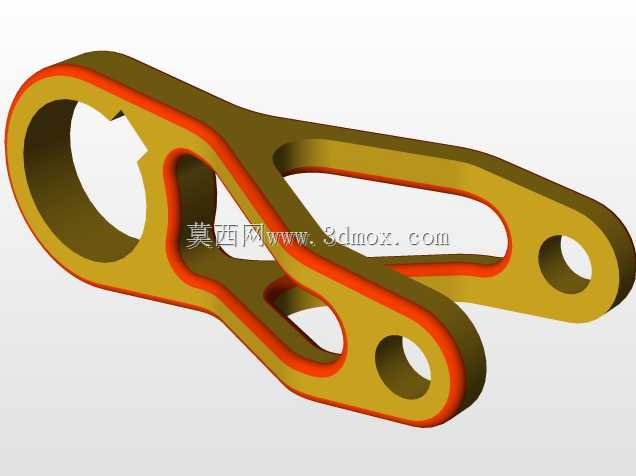

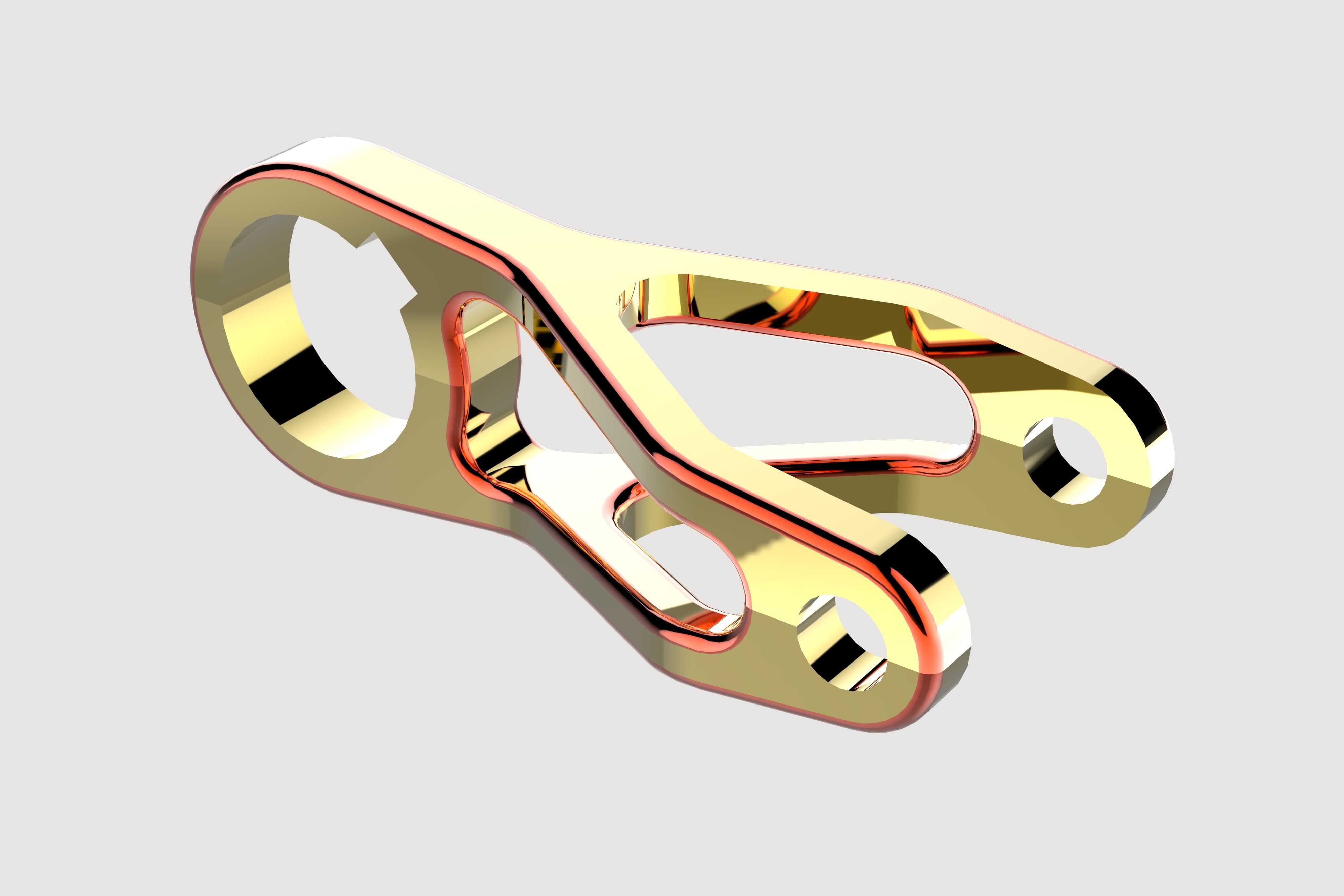

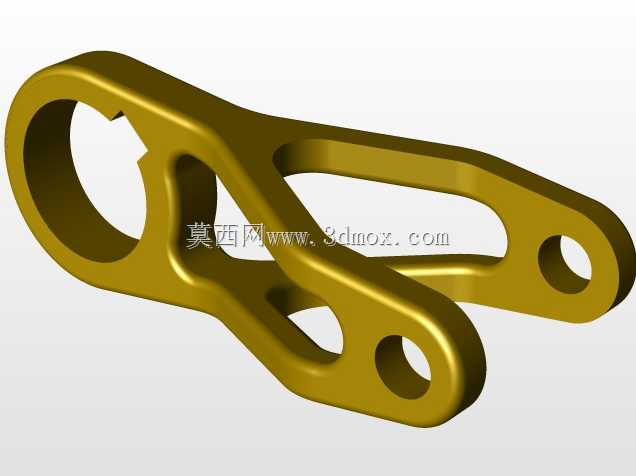

　　这类摆臂构件常见于需要往复摆动传递动力的机械传动链路中，在轻工自动化输送线的张紧调节机构、小型动力设备的换向传动组、非机动车的传动连接部位都能见到同结构原理的构件，核心作用是在两个存在相对摆动位移的部件之间传递扭矩与拉压力，同时承担运动轨迹约束的功能，避免传动链路出现松脱、轨迹偏移的问题。从结构设计逻辑来看，整个构件采用了一体化镂空式的构型，没有多余的冗余结构，在保证整体刚性的前提下尽可能削减了非受力区域的材料余量，既降低了构件自身的转动惯量，让摆动动作的响应速度更快，也减少了原材料的消耗，适配批量加工的成本控制要求。构件上分布的多个安装孔位，其中大直径孔位用于适配主轴类的铰接安装，作为整个摆臂的摆动回转支点，

　　孔位的内壁预留了足够的配合面宽度，能够保证铰接转动时的受力均匀，避免长期往复摆动出现孔位偏磨、间隙过大的问题；其余几个小直径孔位分别用于连接动力输入端、负载输出端以及辅助限位部件，孔位之间的相对位置经过运动学校核，能够保证在设定的摆动角度范围内，各个连接点的运动轨迹不会出现干涉，传动过程中力的传递方向始终处于构件的受力最优区间，减少附加弯矩对构件寿命的影响。从外形与安装边界来看，整个摆臂的外轮廓做了平滑的圆弧过渡，没有尖锐的棱角，既避免了安装调试过程中剐蹭操作人员，也减少了应力集中的风险，所有受力转折位置都做了圆角强化处理，能够承受频繁交变载荷下的疲劳冲击，不会在转角位置出现应力断裂的问题。构件的整体厚度经过受力仿真校核，

　　在最大额定载荷下的形变量控制在传动允许的公差范围内，不会因为受力变形导致传动精度下降。安装时需要注意，作为回转支点的大孔位需要与配套的铰接轴采用间隙配合，配合公差控制在合理区间，既要保证转动灵活无卡滞，也要避免间隙过大带来的传动回程误差；其余连接孔位需要根据对接部件的形式选择对应的紧固件，安装完成后需要手动测试全行程摆动状态，确认构件与周边相邻部件不存在运动干涉，紧固件锁紧后要采取防松措施，避免长期往复振动出现紧固件松脱的问题。这类摆臂的受力特性决定了它不适合承受超出设计范围的径向冲击载荷，在选型应用时需要核算传动链路的最大拉力、摆动频率以及工作环境的温度、腐蚀情况，选择对应性能的加工材料与表面处理方式，

　　比如在常规室内工作环境下可以采用优质结构钢加工后做表面镀层处理，在有腐蚀介质的工作环境则需要选用耐腐蚀合金材料或者做对应的表面防腐涂层，保证构件的使用寿命满足设备的整体设计周期。在结构优化层面，这类镂空摆臂的镂空区域形状并不是随意设计的，每一处挖空的边界都顺着主应力迹线的方向延伸，保证材料的纤维方向与受力方向一致，最大化发挥材料的力学性能，避免因为挖空导致构件的刚性出现断崖式下降；构件表面的光洁度也有对应的要求，尤其是铰接孔位的内壁光洁度需要达到对应的配合等级，减少转动过程中的摩擦阻力，降低磨损速率，延长维护周期。
