制冷压缩机曲轴箱浸入式油加热器

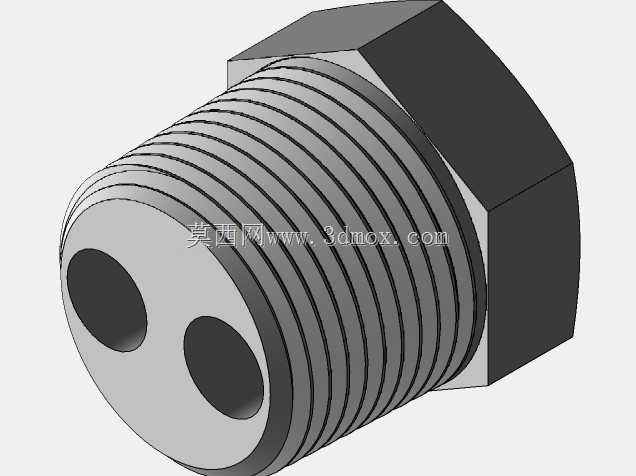

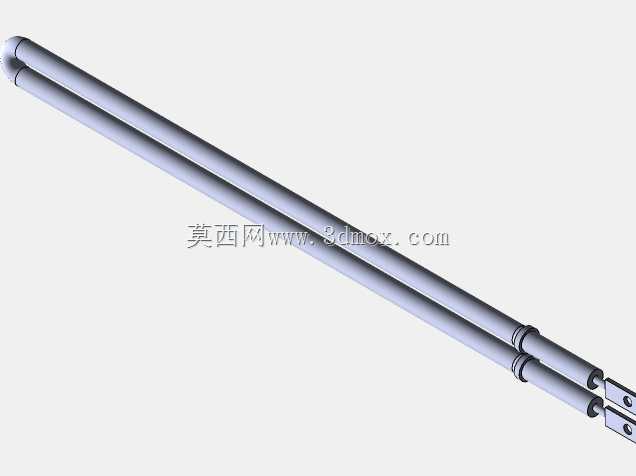

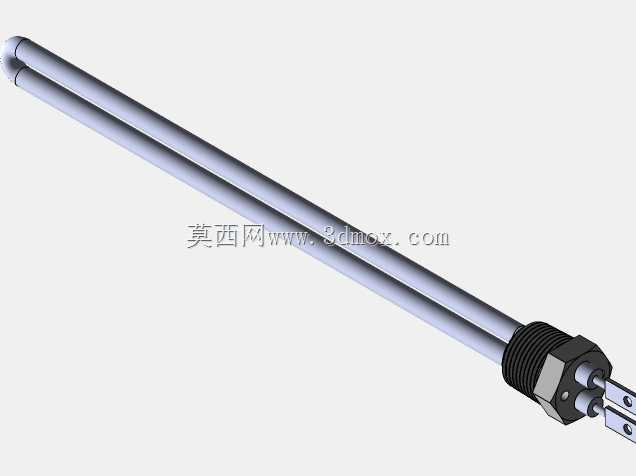

　　在制冷系统的运维与结构设计环节，活塞式压缩机曲轴箱内的润滑油状态直接决定整机运行可靠性，尤其是低温环境下停机静置时，润滑油会因温度下降黏度飙升，甚至出现制冷剂溶入油液导致的油液稀释、启动瞬间润滑不足的问题，这类浸入式油加热器就是针对该工况设计的配套加热元件。从结构设计逻辑来看，该加热器采用双平行金属加热管的布局，加热段为长直光滑金属护套结构，整体无突出棱角，安装时可直接从曲轴箱侧壁的预留螺纹孔插入，加热段完全浸没在曲轴箱油池内，通过管壁与润滑油直接接触实现热传导，相比外置式加热结构热效率更高，能更均匀地提升油池整体温度，避免局部油温过高导致的油液碳化变质。安装接口采用3/4"NPT锥管螺纹设计，

　　这一选型完全匹配制冷压缩机行业通用的侧壁安装接口标准，螺纹段自带密封锥度，安装时配合适配的密封填料即可实现可靠的静密封，无需额外设计法兰连接结构，大幅压缩了安装占用的轴向空间，也降低了壳体开孔的加工难度，螺纹尾部的六角结构可直接用标准扳手完成拧紧作业，安装扭矩符合常规管路连接件的操作规范，现场装配无需定制专用工装。从功能特性上，该加热器额定功率225W，适配120VAC供电回路，加热功率密度经过严格核算，既保证低温环境下能在合理时间内将曲轴箱油温提升至制冷剂与润滑油分离的临界温度以上，避免开机时制冷剂大量蒸发导致油液起泡、油泵气蚀，又不会因为功率过高导致紧贴加热管壁的油液长期处于高温状态，延长润滑油的换油周期与加热器本身的使用寿命。

　　在实际应用场景中，这类加热器通常与压缩机的控制回路联锁，在压缩机停机状态下自动投入工作，维持曲轴箱油温处于合理区间，当压缩机启动运行后，自身运转产生的热量足以维持油温时，加热器自动断电停止工作，避免不必要的能耗。从安装边界来看，加热管的插入长度经过精准匹配，插入后加热段末端距离曲轴箱底部预留有足够的安全距离，不会触碰箱底的沉积杂质，也不会干扰曲轴、连杆等运动部件的运转轨迹，双管平行的布局让加热管自身具备足够的结构刚度，长期浸泡在带压油液环境中不会出现形变、松动问题，接线端采用插片式接线结构，接线部位位于曲轴箱外部，配套的绝缘密封结构可隔绝油雾与外界水汽，避免接线端子出现短路、锈蚀问题。在三维建模过程中，

　　这类加热元件的建模需要重点关注螺纹段的尺寸精度、加热管的长度公差以及接线端的安装空间预留，尤其是在做压缩机整机装配校核时，需要确认加热管插入后与内部运动部件的最小安全间隙，同时要预留接线端的线缆弯折空间，避免装配后出现线缆与周边部件干涉的问题。对于制冷设备的结构设计人员而言，这类标准接口的浸入式加热器属于成熟的配套选型件，建模时还原其真实外形尺寸与安装接口，可直接在装配环节完成干涉检查，无需后续反复调整安装位置，也能提前预留好接线走线的空间，提升整机设计的装配工艺性。
