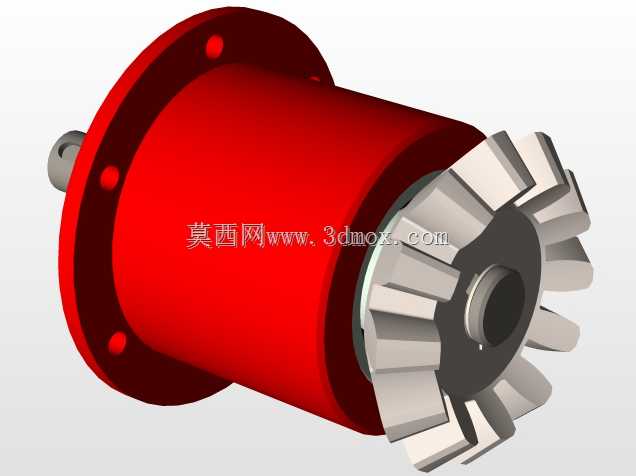

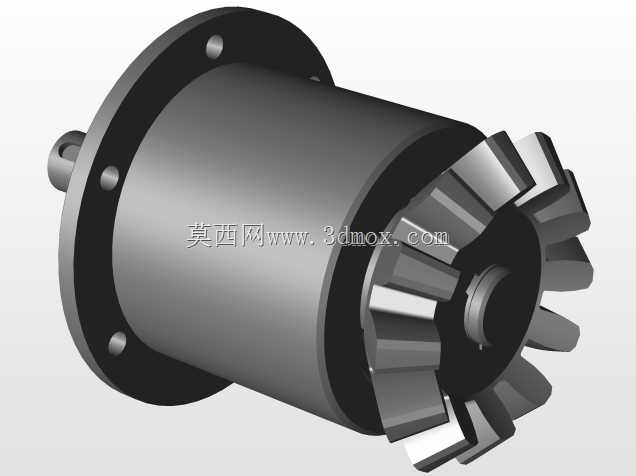

带密封外壳锥齿轮传动组件结构设计

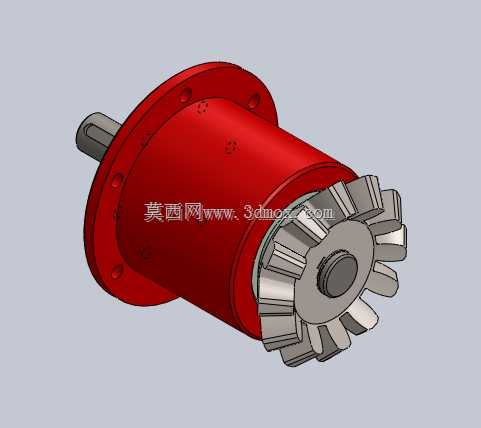

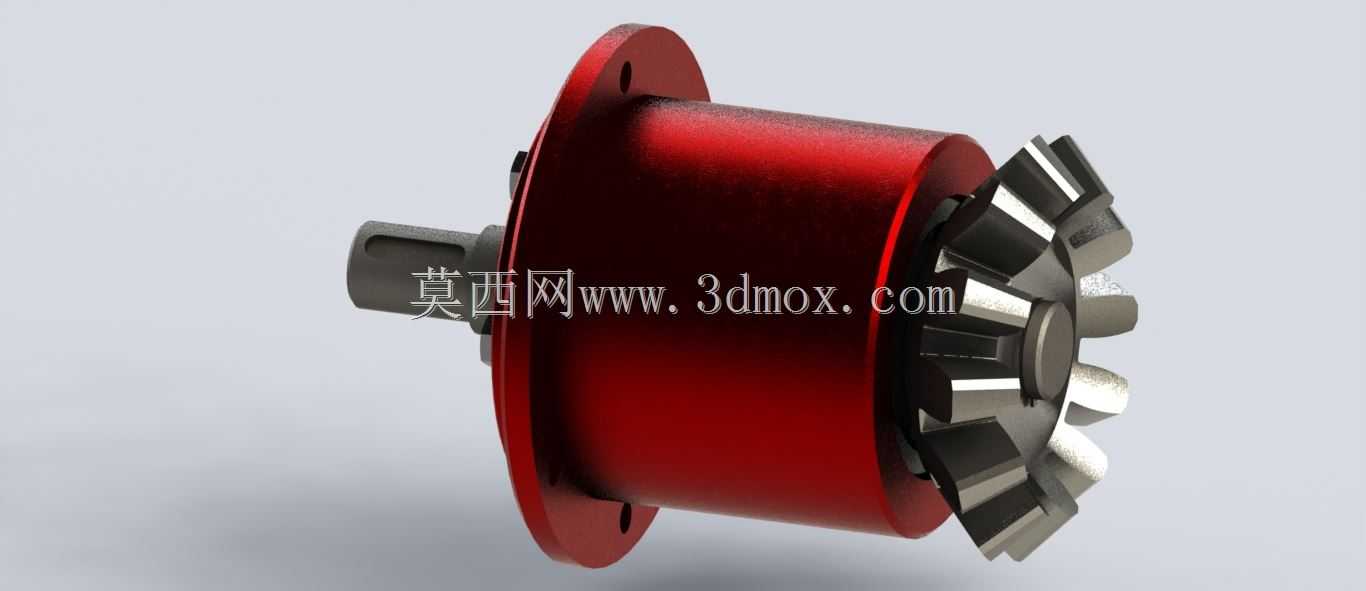

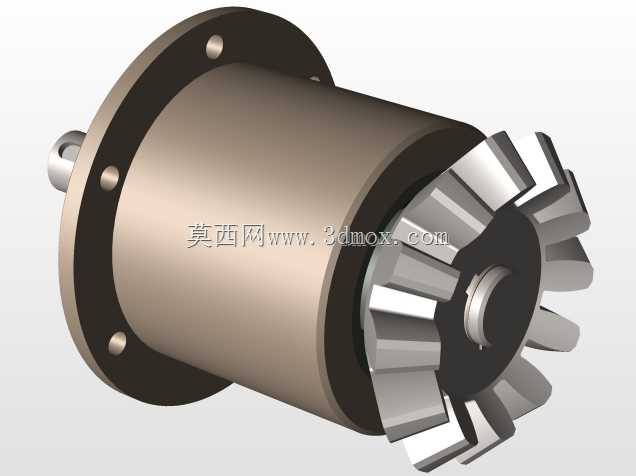

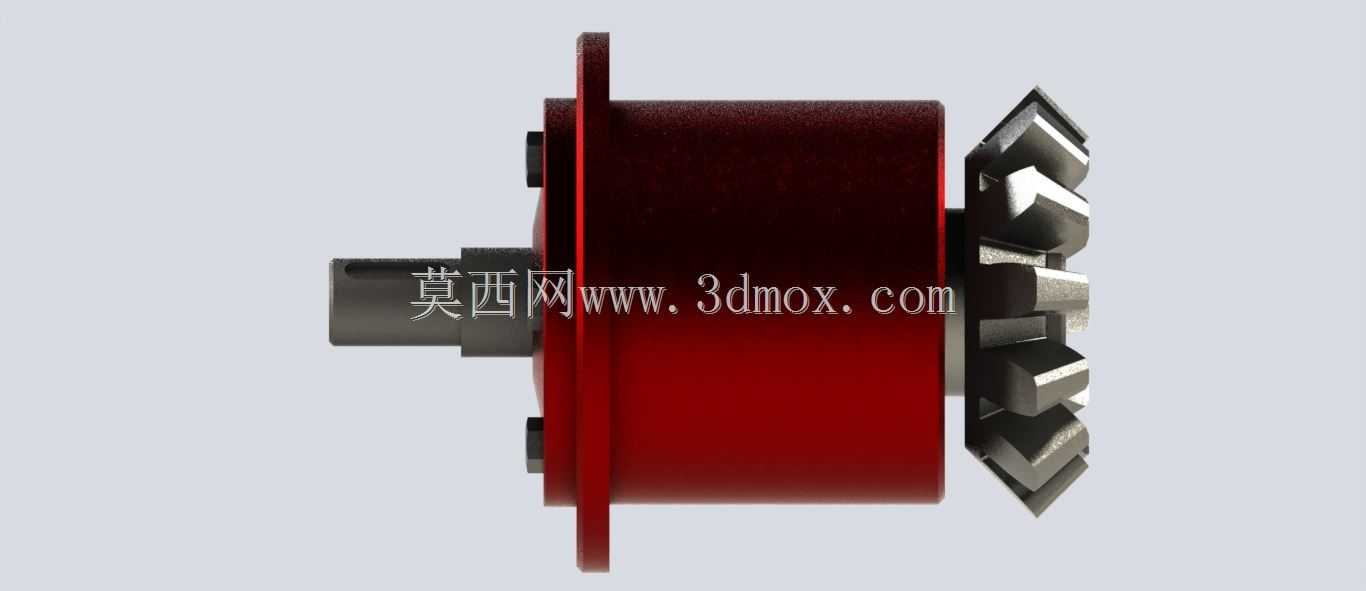

　　这款带壳锥齿轮传动结构，在中小功率换向传动场景里适配性极强，常见于轻工输送线的转角动力传递、小型农机的动力换向模块、自动化设备的垂直轴动力接驳工位，能在多粉尘、少量切削液飞溅的车间环境里稳定完成相交轴间的动力换向，不需要额外加装外置防护壳，自身外壳就能承担基础防护与安装定位的双重作用。从实际装配逻辑来看，整个组件的安装基准是外壳端面上的法兰凸缘，法兰上预留的通孔对应设备安装板的定位孔位，安装时不需要额外做同轴度调校，只要将法兰端面贴紧安装基板，穿入固定螺栓就能完成主体定位，输出端的锥齿轮轴直接对接负载端的连接结构，输入端的轴伸可直接连联轴器匹配驱动电机，整体安装边界紧凑，不会占用过多设备内部的排布空间，

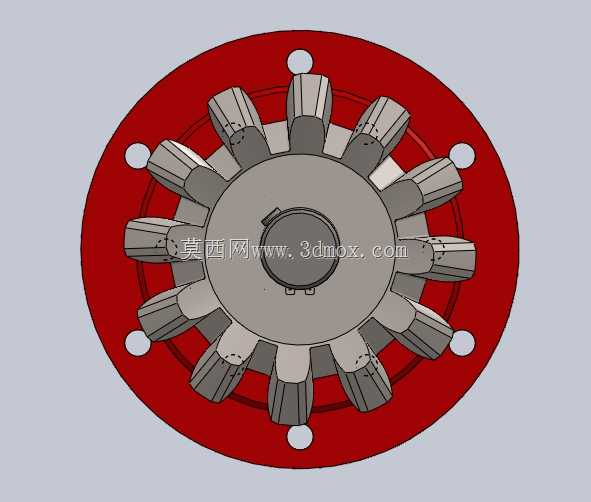

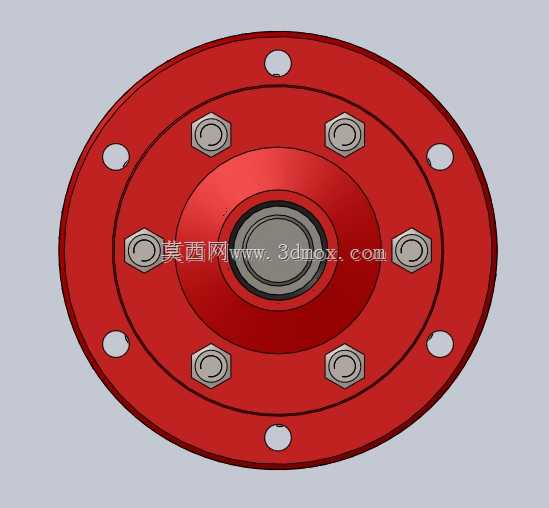

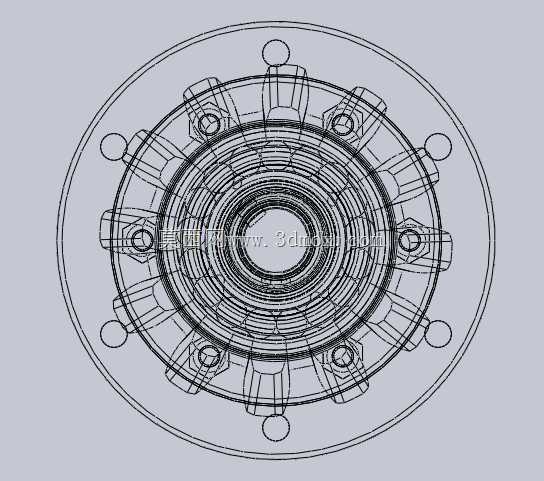

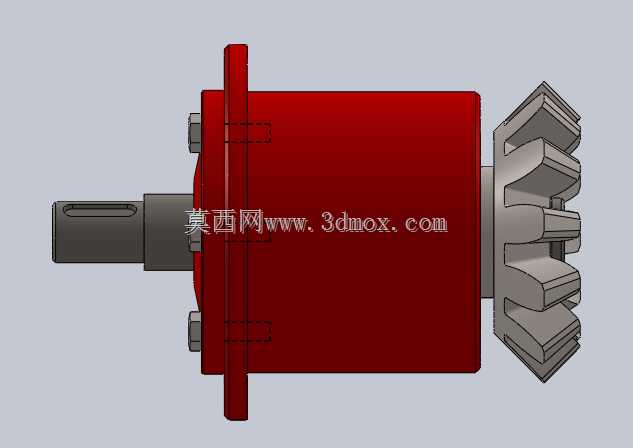

　　适合在空间局促的设备内部做传动布局。设计阶段最先敲定的是锥齿轮的啮合参数，根据常规中小负载的传动需求，选定了合适的齿形角与模数，保证齿面接触强度能覆盖日常工况的冲击载荷，避免频繁启停时出现齿面崩损；轴上加工的键槽采用标准平键规格，和锥齿轮轮毂的键槽精准匹配，能传递额定扭矩不出现打滑位移。外壳部分做了内螺纹设计，和端盖的外螺纹旋合后形成封闭腔体，腔体内部预留了润滑脂存储空间，不需要额外配置油路，日常维护时只需拆开端盖补充润滑脂即可，端盖与壳体的结合面预留了密封件安装槽，配套的密封件能阻挡外部粉尘、碎屑进入腔体内部，同时防止内部润滑脂渗漏，适配多尘、有少量喷淋的生产场景。紧固件选用标准M12螺栓，一共6颗沿端盖圆周均匀排布，

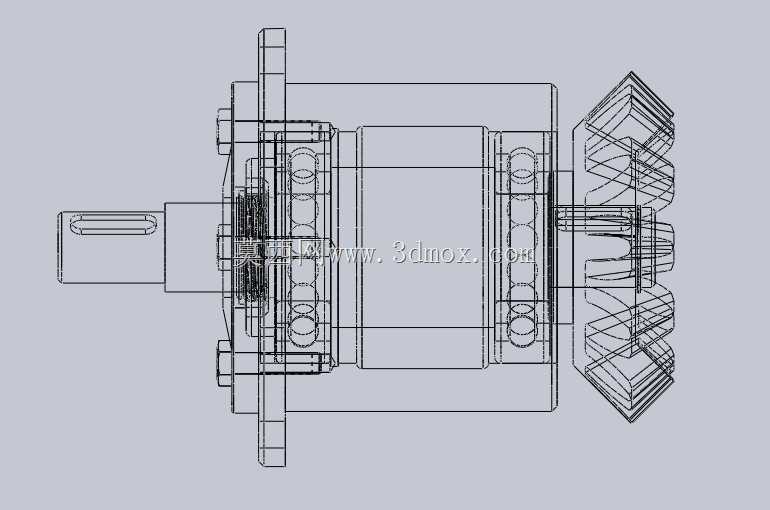

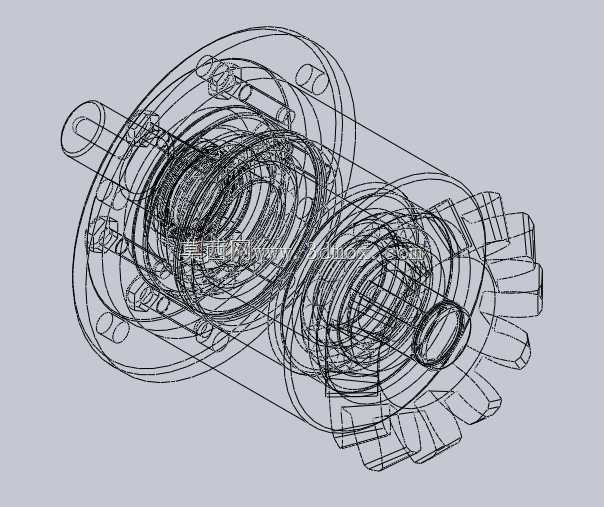

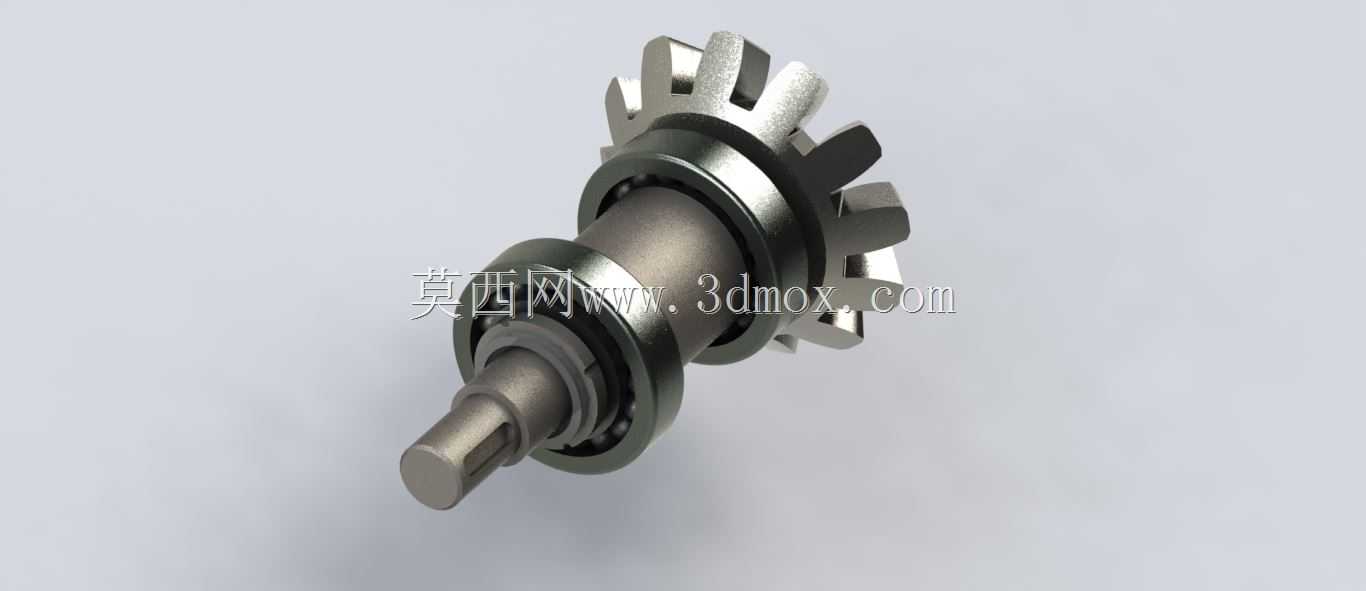

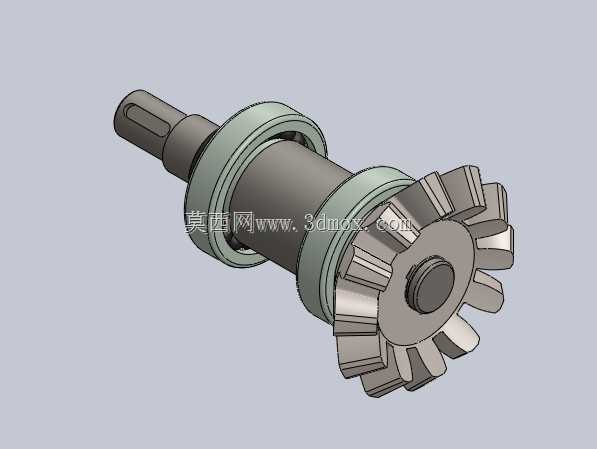

　　旋合扭矩符合常规紧固件锁紧要求，能保证设备运行振动时端盖不会出现松脱；轴上配套的卡环卡在轴的环形槽内，对锥齿轮的轴向位置做硬限位，避免传动过程中齿轮出现轴向窜动导致啮合间隙变大，配套的螺母锁紧在轴端，进一步固定齿轮的轴向位置，和卡环形成双重限位，就算出现正反转频繁切换的工况，齿轮也不会出现轴向移位。整个组件的零件全部采用标准化参数设计，所有紧固件、密封件、卡环都是市面通用标准件，后期维护更换不需要单独定制非标配件，能大幅降低设备的运维成本；外壳的外壁做了均匀的壁厚设计，既保证壳体的结构强度，在承受径向安装力时不会出现形变，又不会因为壁厚过大增加整体重量，端盖旋合后和壳体的同轴度公差控制在合理范围内，能保证内部轴承、齿轮的回转精度，

　　减少运转过程中的振动和噪音。实际选型时，只需要核对轴伸尺寸、法兰安装孔位的中心距、锥齿轮的齿数比，就能直接匹配对应工况的传动需求，不需要再对组件做二次结构修改；组件的输出轴做了调质处理，表面硬度满足长期带载运转的耐磨要求，锥齿轮的齿面做了高频淬火处理，能承受长期啮合的磨损，延长整体使用寿命。在布局设备传动链路时，这款组件可以直接替代开放式锥齿轮传动结构，省去了自行设计防护壳、选配密封件、计算紧固件排布的步骤，能大幅缩短结构设计的周期，减少设计阶段的出错概率；外壳的外表面做了氧化处理，在潮湿环境下也不容易出现锈蚀，适合在南方潮湿车间或者有一定腐蚀性气体的工况下使用，不需要额外做表面防腐处理。
