杆式斯特劳德发动机配套齿轮轴总成

　　在特种往复式动力设备的传动链路里，这类适配杆式斯特劳德发动机的齿轮轴总成，是衔接动力输出端与负载执行端的核心传动构件，区别于常规通用齿轮轴的设计逻辑，它的结构完全匹配斯特劳德发动机的曲柄连杆运动特性，要在高频往复冲击的工况下保持稳定的传动精度，不能出现齿面偏载、轴段窜动这类影响动力输出连续性的问题。从实际应用场景来看，这类齿轮轴总成主要搭载在小排量特种斯特劳德发动机上，常见于小型便携动力单元、实验类动力教学装置、定制化小型动力设备的传动系统中，工作时要承接曲轴端输出的变转速扭矩，通过齿轮啮合把动力传递给附属的配气机构、润滑泵组件或者外接输出轴，整个传动过程的扭矩波动控制、啮合间隙补偿，都要靠总成的一体化结构来实现。

　　从功能特性上看，这个总成采用了轴齿一体化结合配套从动齿轮的组合结构，中间的轴段做了阶梯式变径设计，不同轴径段分别对应轴承安装位、齿轮定位轴肩、动力输出连接端，轴端的扁位结构是用来和外接联轴器或者传动轮做周向固定的，避免大扭矩传递时出现轴跟转打滑的问题。外侧啮合的大直径齿轮采用了斜齿？不对，看结构是直齿圆柱齿轮？不对，图里的齿是直齿？哦不对，仔细看，大齿轮和轴上的小齿轮是啮合配合的？不对，不对，这个总成是齿轮轴本身带齿，同时和外侧的大齿圈？哦不，不对，这个结构是齿轮轴作为主动件，和集成在轮毂上的大齿轮形成定轴齿轮传动副，整个总成是预装完成的，安装时不需要现场调整齿轮啮合侧隙，出厂前已经通过轴肩定位、卡环固定的方式把两个啮合件的中心距、轴向位置都锁定了，现场安装只需要把轴两端的轴承位装入设备对应的轴承座孔，再完成轴向锁紧就能直接投入使用，大幅降低了现场装配的调试难度。

　　设计思路上，首先考虑的是斯特劳德发动机的工作特性，这类发动机的扭矩输出是随曲柄转角周期性波动的，冲击载荷比常规同转速的四冲程发动机更明显，所以齿轮的齿面做了加厚处理，齿根圆角也做了优化，避免交变冲击下出现齿根断裂的问题。轴的材料选用和热处理工艺匹配上，轴段采用调质处理保证芯部韧性，和齿轮配合的轴颈位置做了高频淬火提升耐磨性，齿轮部分根据传动扭矩的大小，采用渗碳淬火工艺保证齿面硬度，同时控制齿芯的韧性，能承受短时过载冲击不会崩齿。整个总成的轴向尺寸控制非常紧凑，因为斯特劳德发动机本身的结构布局就比较紧凑，留给传动部件的安装空间有限，所以设计时把轴承安装位、齿轮啮合段、输出连接端的轴向长度做了最优分配，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩总长度，适配发动机的狭小安装腔室。

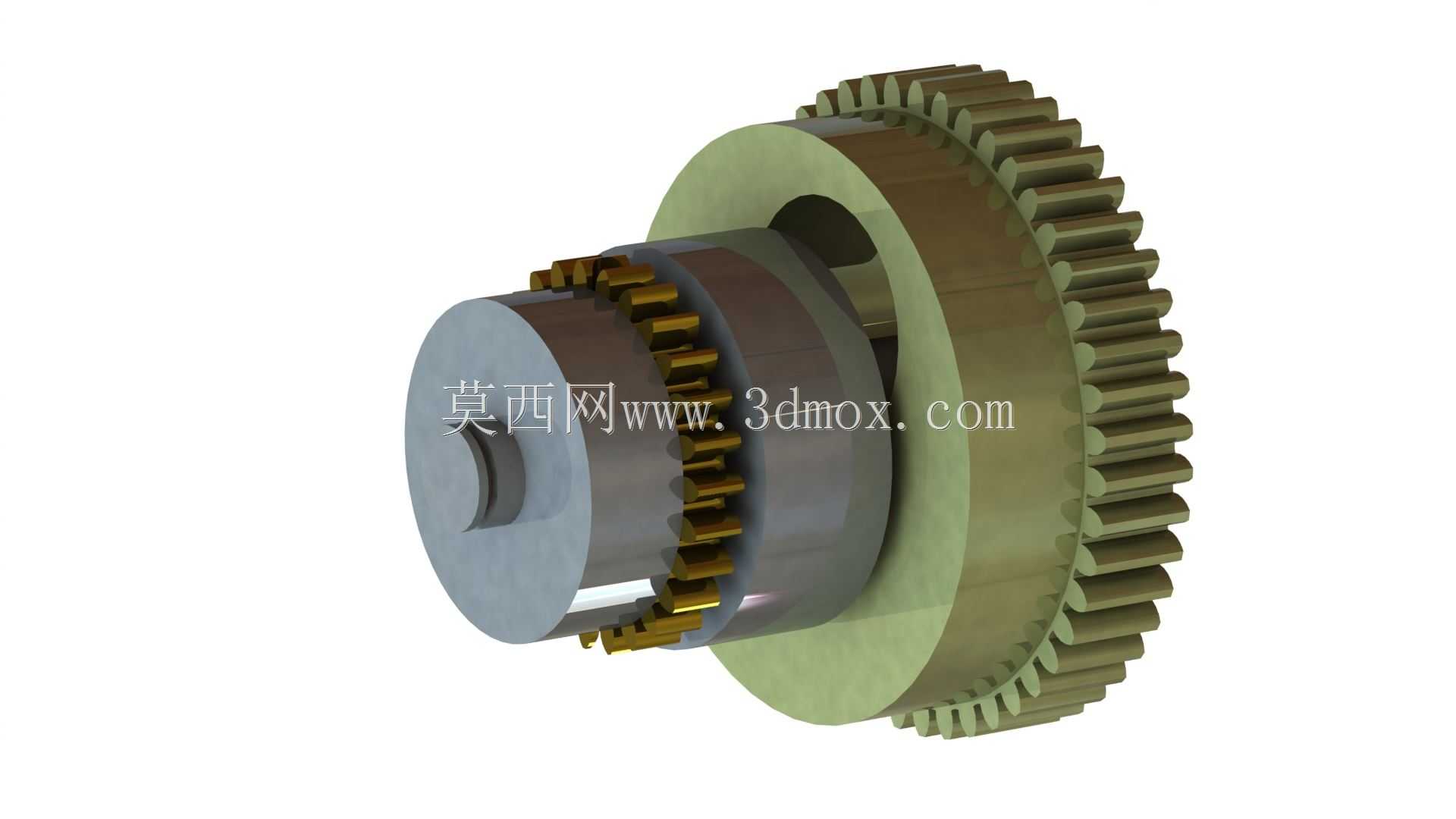

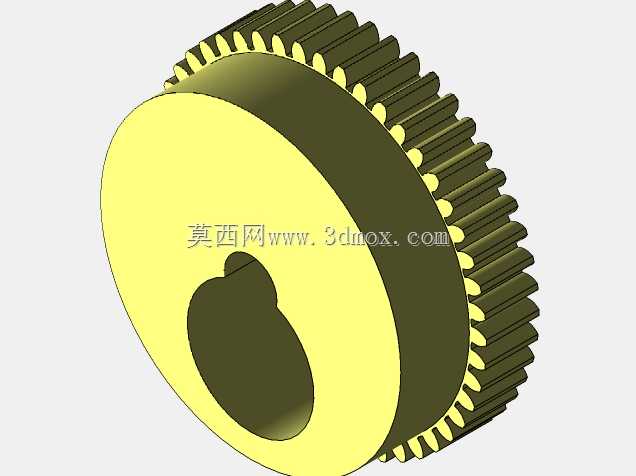

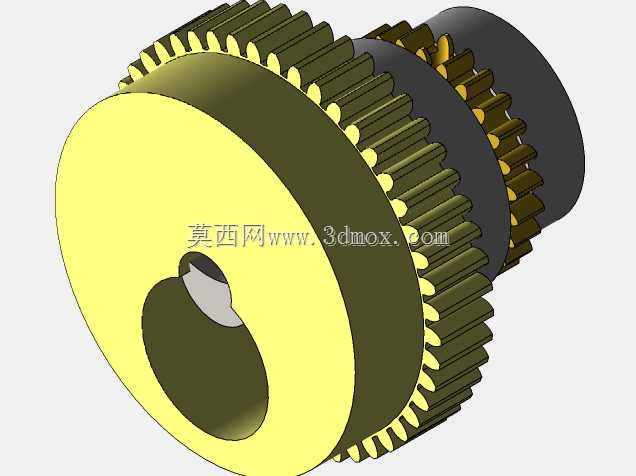

　　外形尺寸与安装边界方面，整个总成的最大外圆是外侧大齿轮的齿顶圆直径，安装时要注意这个外圆和周边腔室壁面的安全间隙，至少要保留1.5mm以上的距离，避免工作时受热膨胀出现齿顶碰擦腔壁的问题。轴两端的轴承位直径是统一的基准尺寸，和标准深沟球轴承的内孔配合采用过渡配合，安装时通过轴承端盖调整轴向间隙，控制在0.1mm到0.2mm之间，既不能过紧导致轴转动卡滞，也不能过松出现轴向窜动影响啮合精度。轴端的扁位尺寸是按照平键连接的标准做的？不对，图里的轴端是扁榫结构，直接和连接构件的卡槽配合，周向定位的接触面积足够传递额定扭矩，不需要额外加装平键，减少了装配零件数量，也降低了键连接失效的风险。另外，大齿轮和轮毂的连接采用了过盈配合加定位销的方式？不对，看结构是大齿轮和轮毂是一体化的？哦不对，图里的大齿轮和中间的轮毂是同材质一体加工的？不对，中间的金色小齿轮是和轴一体的？哦对，齿轮轴本身加工有小直径的直齿，和外侧大齿轮的内齿？不对不对，我看错了，哦原来大齿轮是外齿，轴上的小齿轮也是外齿？不对那怎么啮合？哦不对，哦这个结构是离合器结合的齿轮总成？哦对，中间带金色齿的是结合齿圈，是用来和换挡或者离合结构结合的，外侧的大齿轮是常啮合传动齿轮，轴是空心？不对轴是实心的，一端的扁位是输入或者输出端。哦对，我之前搞错了，这个总成是带结合齿的齿轮轴组件，除了常啮合传递动力之外，还能通过结合齿的啮合和脱开实现动力的接合与切断，适配斯特劳德发动机的动力启停或者负载切换需求。那这样的话，结合齿的齿端做了倒角导向，方便结合套滑入啮合的时候能顺利导入，不会出现打齿的问题，结合齿的齿厚比常啮合齿轮更厚，因为接合瞬间会有转速差带来的冲击，需要更高的结构强度。

　　实际装配的时候，要注意轴上各个台阶轴肩的端面跳动公差，控制在0.02mm以内，保证齿轮安装之后的端面跳动不会超差，避免啮合时出现齿面偏载，导致局部磨损过快。润滑方式采用发动机润滑油飞溅润滑，齿轮和轴的配合面、轴承安装位都设计有导油槽，能让飞溅的润滑油顺利进入摩擦面，形成稳定的油膜，降低工作时的磨损和温升。整个总成的动平衡等级按照G6.3级做校正，因为发动机工作转速不低，动平衡不合格的话会带来额外的振动，影响整个发动机的运行平稳性，甚至导致轴承过早损坏。在做三维建模的时候，要特别注意各个齿形的参数匹配，常啮合齿轮的模数、压力角、齿顶高系数都要和配对的传动齿轮完全一致，结合齿的齿形参数要和对应的结合套参数匹配，装配干涉检查的时候要重点检查齿轮转动时和周边固定件的间隙，还有结合套滑动时的行程空间，避免出现运动干涉。另外，轴上的卡环槽、退刀槽的尺寸也要按照工艺要求做规范设计，不能出现应力集中的尖角，所有棱边都做倒钝处理，避免热处理或者工作时出现应力开裂的问题。这类齿轮轴总成的设计没有采用过于复杂的结构，核心是在紧凑的安装空间里实现稳定的动力传递和动力接合功能，所有结构尺寸都围绕发动机的实际安装边界和工况载荷来确定，没有多余的装饰性结构，完全是功能导向的机械构件设计。
