四向箭头式异形铝型材连接构件

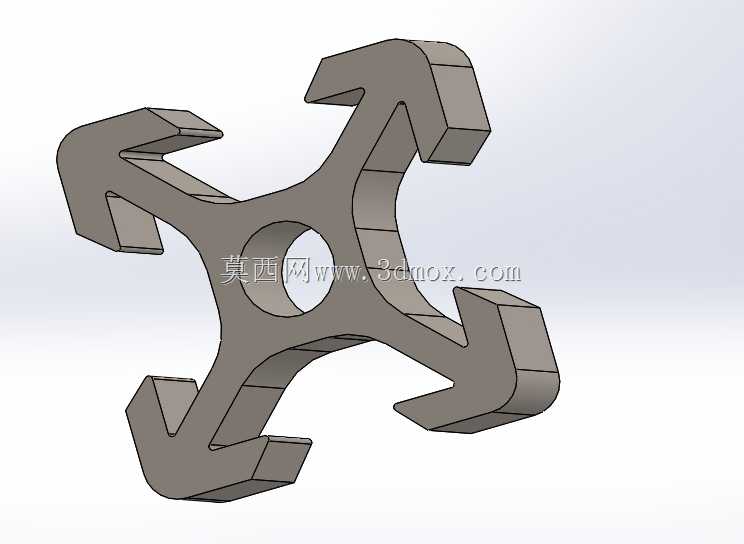

　　这款四向箭头式异形铝型材构件，在非标自动化机架搭建、轻型工装夹具组装、小型设备框架拓展场景中有着很灵活的适配空间。区别于常规槽式直条铝型材，它的核心作用是实现四个垂直方向的型材快速对接，不需要额外加装角码或者转接块，就能完成十字交叉位的型材拼接，在需要做多层框架延伸、多工位工装台面拓展的场景里，能大幅减少装配时的零件数量，降低机架拼接的累计误差。

　　从结构设计逻辑来看，构件中心设置的通孔并非单纯的减重设计，实际装配时这个孔可以作为中心定位基准，也能穿入锁紧螺杆实现中心位的轴向拉紧，避免四个方向的连接臂在长期受载后出现松脱错位。四个向外延伸的箭头式连接臂，每个臂的端面都做了和标准铝型材槽口匹配的卡位结构，装配时可以直接卡入对应型材的槽道内，不需要在型材端面做额外的打孔攻丝，靠槽壁的卡合摩擦力加上中心螺杆的拉紧力，就能实现足够的连接强度，适配15到20系列的轻型铝型材搭建需求。

　　设计过程中特意将四个连接臂的过渡位置做了大圆弧过渡处理，没有采用直角拼接的结构，一方面是降低铝型材挤压成型时的模具应力集中点，提升挤压生产时的成品率，避免转角位置在挤出后出现开裂或者变形；另一方面也能降低构件自身的应力集中，在框架受到侧向冲击载荷时，圆弧过渡位置能更好地分散应力，不会像直角转接件那样在转角位置出现应力断裂的问题。每个箭头臂的卡位凸台尺寸都严格匹配对应型材的槽宽公差，单边间隙控制在0.1mm以内，装配时既能顺畅滑入型材槽道，又不会出现旷量晃动，保证拼接后的框架整体刚性。

　　从安装边界来看，这款构件的整体外接圆直径控制在80mm以内，中心通孔直径为12mm，适配M10规格的锁紧螺杆，四个连接臂的卡位厚度为4mm，刚好匹配标准铝型材的槽道深度，安装时不需要额外预留多余的操作空间，在狭窄的框架内部也能完成装配。和常规的十字连接板相比，这款构件的整体厚度和对接铝型材的截面厚度保持一致，装配后不会在型材表面出现凸起的连接结构，框架外表面保持平整，后续在框架上安装防护板、走线槽或者其他外挂配件时，不会被连接构件干涉，不需要额外做避位加工。

　　在实际使用场景中，这类异形铝型材构件常被用在小型检测设备的框架搭建、电子产线的轻型工装架组装、实验室小型试验台的框架拼接中，尤其是需要在框架中心位置做四向延伸的工位，用这款构件可以省去多个角件的装配工序，整个拼接过程只需要一把内六角扳手就能完成，不需要复杂的工装辅助。构件本身采用和常规铝型材一致的6063-T5材质，表面阳极氧化处理，和对接的铝型材外观保持一致，不会出现色差，同时具备足够的耐腐蚀性，在常规车间环境下长期使用不会出现锈蚀或者表面氧化剥落的问题。

　　设计时也充分考虑了挤压生产的工艺性，整个构件的截面没有封闭的内腔，所有壁厚保持均匀，最小壁厚控制在2.5mm，既保证了足够的结构强度，又不会因为壁厚差过大导致挤压成型后出现变形。四个箭头臂的末端都做了微小的倒角处理，装配时不会刮花铝型材的槽道表面，也能避免安装过程中划伤操作人员。和传统的压铸转接件相比，这款挤压成型的铝型材构件整体强度更高，重量更轻，四个方向的连接位一体成型，不存在拼接缝隙，长期使用不会出现连接位松动错位的问题，在需要频繁拆装调整的工装架场景中，能承受多次反复拆装而不会出现卡位磨损或者结构失效的情况。
