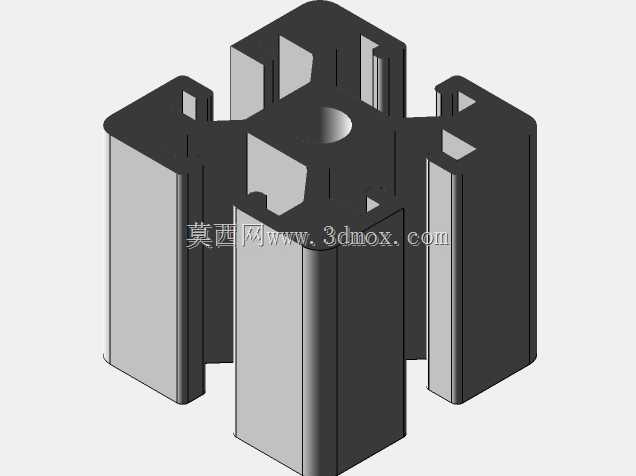

工业框架用四方槽铝型材截面结构

　　这款型材的截面设计核心围绕模块化机架的快速装配需求展开，四个方向均预留了标准T型槽位，可兼容通用的T型螺栓、滑块螺母等紧固件，无需额外打孔焊接，就能实现多根型材的直角拼接、十字连接以及斜向支撑固定，在自动化设备机架、生产线防护栏、工业工作台架体、检测设备外框等场景中应用广泛。从截面结构来看，中心设置的通孔既可以作为穿线通道容纳设备的控制线缆、气路软管，也能穿入加强筋条提升整根型材的抗弯抗扭性能，避免长跨度机架在负载下出现挠度变形。型材的四个外伸支臂壁厚经过受力核算，在常规6米定尺长度下，单根型材的中部承重可满足多数轻型工业设备的架体负载要求，同时支臂外侧的平面经过铣平处理，可直接安装门板、亚克力防护板、输送线导轨安装座等附属配件，

　　无需额外加装转接件。设计阶段充分考虑了铝挤工艺的成型特性，所有内角均设置了适配挤出模具的工艺圆角，避免尖锐内角导致的模具应力集中开裂问题，同时槽口的尺寸公差严格控制在通用紧固件的适配范围内，槽口的收口设计可防止螺母在槽内滑动时出现脱出情况，装配时只需将螺母预置入槽内滑动至指定位置，拧紧紧固件即可完成连接，大幅缩短现场组装的工时。在安装边界方面，该型材的端面可直接配套标准的端盖、脚轮安装座、调节脚杯等配件，多根型材拼接时，相邻型材的槽位完全对齐，可实现跨型材的螺母滑动，无需在单根型材上提前预设连接点，给现场的方案调整留出足够的余量。日常使用中，这类型材组成的架体可根据生产需求随时拆装调整，相比传统的焊接钢架，无需做表面防锈喷漆处理，

　　铝基材本身的氧化层即可满足车间环境下的防腐蚀要求，后期改造时材料可重复利用，不会产生焊接废件的损耗。在输送线设备的架体应用中，该型材的槽位可直接固定输送辊筒的安装支架，调整辊筒间距时只需松开螺栓滑动支架到指定位置即可锁紧，无需重新钻孔攻丝，适配多规格产品的输送线快速换型需求。在设备防护围栏的应用中，型材的外平面可直接嵌入网格板或者透明PC板，槽内的密封胶条可填充板材与型材之间的缝隙，避免车间内的切屑、粉尘溅入设备运行区域，同时围栏的门体可直接利用同规格型材制作，通过合页配件直接与架体的槽位连接，无需额外焊接合页安装座。从受力特性来看，该截面的惯性矩分布均匀，四个方向的抗弯性能基本一致，作为设备支腿使用时，可承受各个方向的偏载力，

　　不会出现单方向受力易变形的问题，适合作为各类中小型自动化设备的底部支撑构件。型材的表面处理可根据使用场景选择阳极氧化或者喷塑，阳极氧化表面的耐磨性能更好，适合频繁拆装调整的架体使用，喷塑表面可适配车间的整体配色需求，外观一致性更强。
