直列四缸发动机曲柄连杆曲轴结构

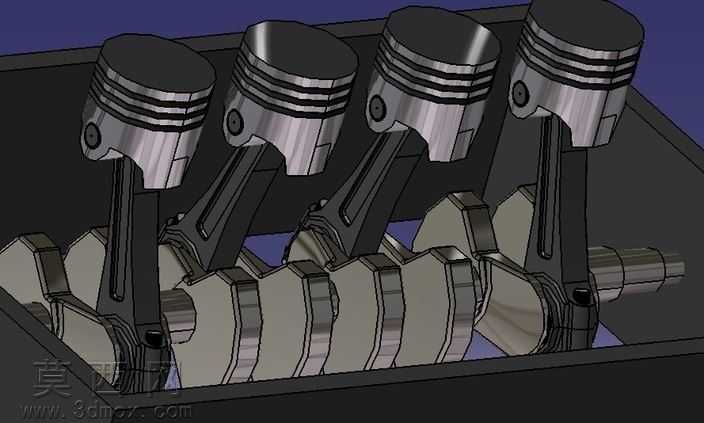

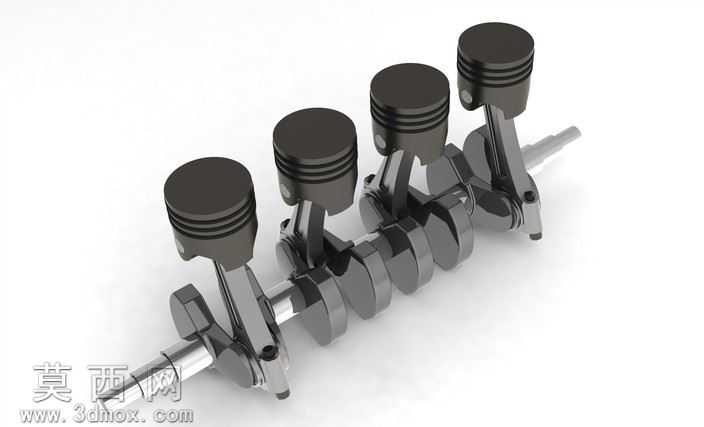

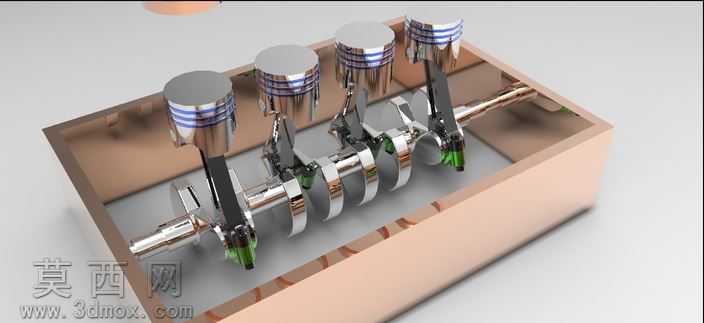

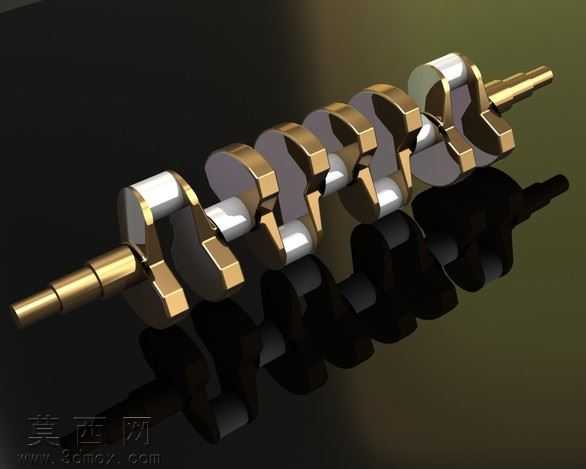

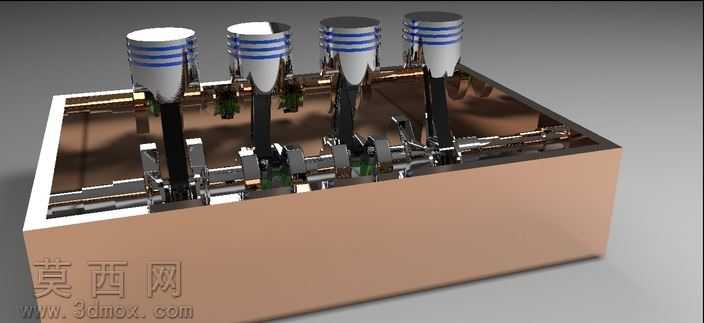

本作品为直列四缸内燃机核心传动部件曲轴的三维建模成果，建模过程以实际内燃机曲轴的工作逻辑为核心设计思路，首先梳理直列四缸发动机的点火顺序与做功间隔角度，确定四个曲柄销的相位夹角为180度，保证四个气缸的做功行程能够均匀交替输出，避免动力输出出现明显的顿挫波动。建模阶段首先绘制曲轴的轴向基准草图，依次定位两端主轴颈、四个平衡配重块、四个曲柄销以及输出端连接轴的轴向位置，通过旋转凸台命令生成曲轴的基础回转实体，再针对曲柄与主轴颈、曲柄销的衔接位置做圆角过渡处理，消除应力集中的直角结构，还原实际机加工过程中的倒角工艺特征。材质设置上参考实际车用锻钢曲轴的材质属性，为模型赋予高反光的金属材质，调整金属度参数至0.9以上，粗糙度设置为0.15，还原锻钢件经过精磨加工后的金属光泽质感，同时在主轴颈与曲柄销的配合面单独设置更高的光滑度参数，模拟轴颈表面的高精度磨削加工效果。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出曲轴各个轴段的圆柱轮廓与平衡块的立体形态，辅助光源从另一侧补光消除暗部死黑，底部添加弱反光的深色承载平面，让曲轴投射出柔和的倒影，增强模型的空间立体感与真实感。结构设计上完整还原了直列四缸曲轴的平衡特征，每个曲柄销两侧都配置了对应的扇形平衡配重块，配重块的轮廓按照离心力平衡计算的结果绘制，能够抵消曲轴高速旋转时曲柄销与连杆活塞组件产生的往复惯性力与旋转离心力，保证曲轴运转时的平稳性，降低发动机工作时的振动与噪音。模型的各个轴段尺寸参考量产小排量乘用车的曲轴参数设定，主轴颈与曲柄销的直径比例、轴向长度比例都符合实际工程设计规范，两端的轴端分别预留了正时齿轮安装位与飞轮连接法兰结构，还原曲轴在发动机整机中的装配定位特征，能够直观展现直列四缸发动机动力输出核心部件的完整结构形态。
