三叶片曲面结构工业叶轮三维设计

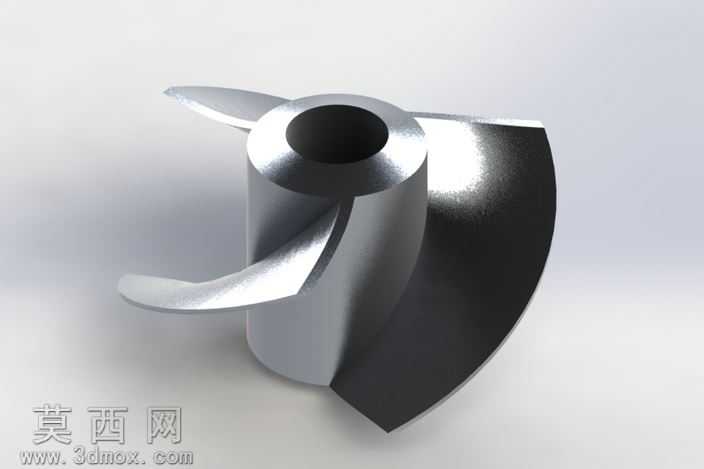

该叶轮模型采用SolidWorks进行全参数化三维建模，整体以中心轮毂为基准展开结构设计，中心轮毂设置同轴贯通安装孔，孔壁与轮毂外圆保持严格同轴度公差，保障后续装配时与传动轴的配合精度，避免运转过程中出现偏心抖动问题。叶片部分采用大曲率顺滑曲面造型，三片叶片沿轮毂周向呈120度均匀排布，每片叶片从轮毂根部向外缘平滑延伸，曲面过渡无尖锐棱角，建模过程中通过放样、边界凸台等特征命令生成叶片主体，再对叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中隐患，同时优化流体经过时的导流效果。模型完成主体结构建模后，对所有曲面进行曲率检查，调整曲面控制点确保叶片型面顺滑无褶皱，保障流体力学性能符合设计预期。渲染阶段采用金属抛光不锈钢材质，调整材质的反射率、粗糙度参数，还原金属零件的高光质感与细腻磨砂反光效果，通过三点布光方案突出叶片曲面的弧度变化与轮毂的圆柱结构特征，清晰展现零件的结构层次与加工质感。设计过程中重点考量叶轮的动平衡性能，每片叶片的质量分布、曲面弧度、延伸角度保持完全一致，从结构设计层面降低运转时的振动噪音，同时兼顾零件的可加工性，叶片厚度从根部到外缘采用渐变设计，根部加厚提升结构强度，外缘减薄降低转动惯量，既满足高速运转时的结构强度要求，又减少动力损耗。整体模型结构完整，特征参数可编辑，可直接用于后续的工程图生成、流体仿真分析、数控加工编程等环节，适配泵类、风机类流体输送设备的设计研发需求。
