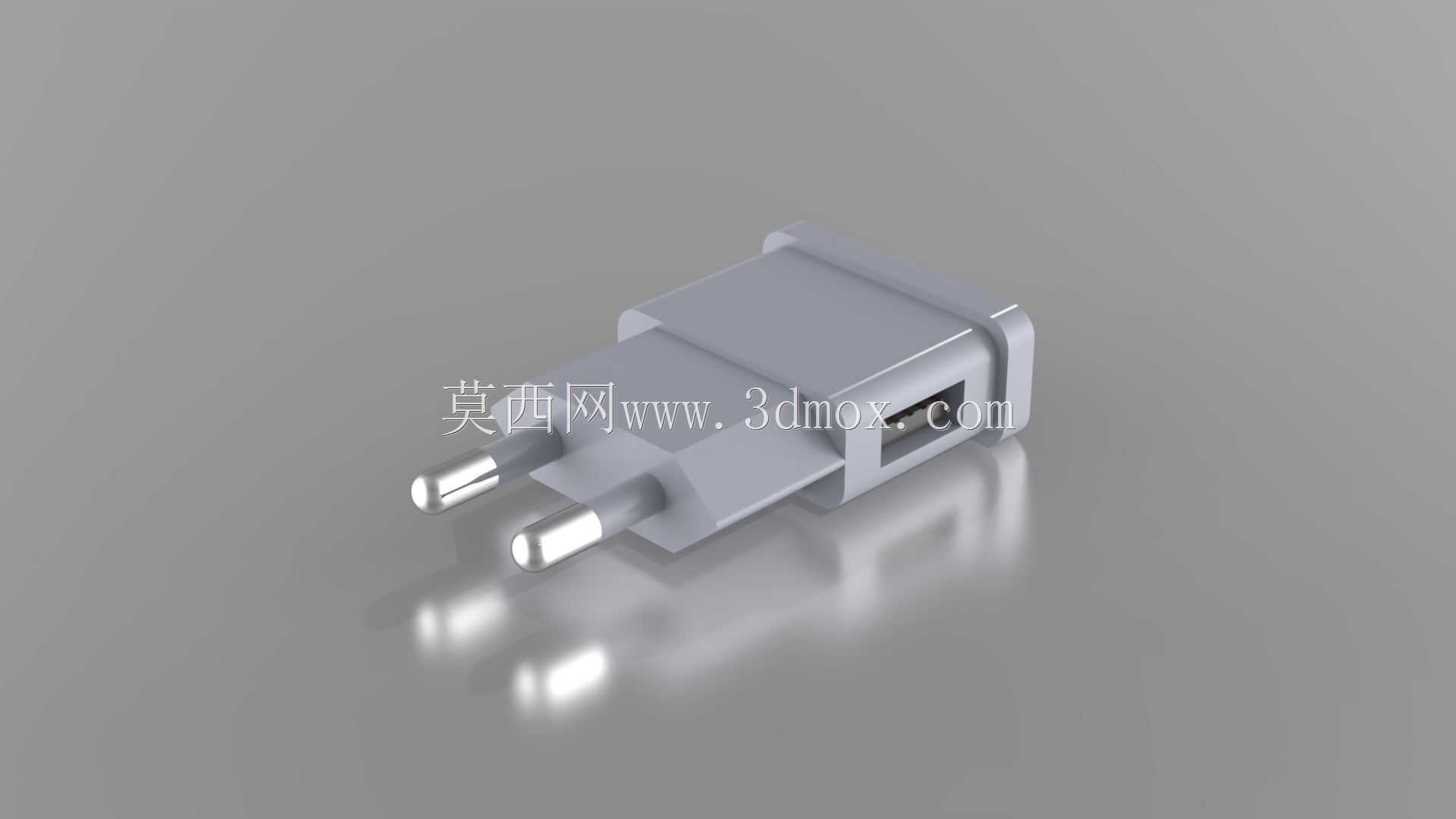

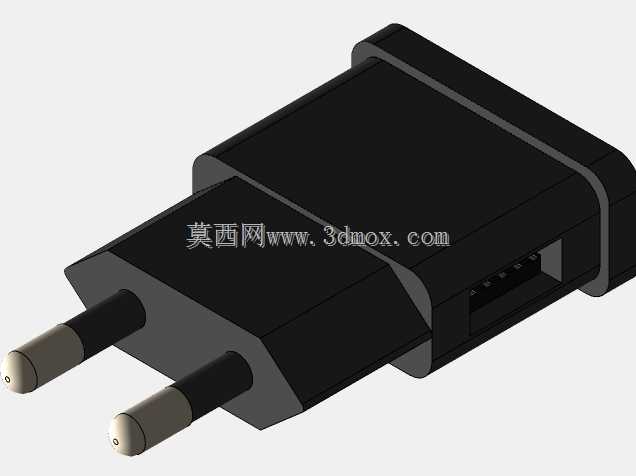

两脚直插式电源充电器结构设计

　　日常接触的直插式两脚充电器，是小功率电子设备取电转换的核心部件，这类结构的设计需要兼顾插合可靠性、内部空间利用率与使用安全性，不能只做外观曲面的堆砌。从实际应用场景来看，这类充电器主要适配小功率数码类、小型便携电子设备的市电取电需求，直接插入墙面国标两孔插座、插排两孔位即可工作，不需要额外的输入线材，整体集成度高，日常携带与使用都比较方便。

　　设计这类结构的时候，首先要明确插脚的安装边界，国标两孔插座的插套中心距、插脚直径、插脚伸出长度都有明确的尺寸约束，插脚采用铜质镀镍材质，既保证导电性能，也能避免长期使用出现氧化锈蚀，插脚与内部壳体的配合需要做防松结构，避免多次插拔后插脚出现歪斜、松动，导致接触不良打火烧蚀的问题。插脚根部与壳体的衔接位置要做圆角过渡，避免应力集中，长期插拔受力后出现壳体开裂的情况。

　　壳体部分采用上下扣合的结构设计，材质选用阻燃ABS工程塑料，表面做哑光磨砂处理，既提升握持插拔的手感，也能避免表面残留指纹划痕，壳体的合模线位置设计在侧面棱边处，合模后错位量控制在0.1mm以内，不会出现刮手的毛边。壳体侧面预留低压输出接口的安装位，接口与壳体的配合间隙控制在0.05mm，既保证装配顺畅，也不会出现晃动松脱的问题，接口的引脚与内部电路板的焊接位置要做避空设计，避免装配时压伤焊盘导致断路。

　　内部腔体的布局需要围绕电路板的尺寸做适配，高压输入区域与低压输出区域之间要预留足够的安全爬电距离，腔体内部设置多个定位筋位，电路板装入后直接卡入筋位，不需要额外打胶固定，提升装配效率，同时也能避免日常使用中摔落、震动导致电路板移位。插脚与电路板的连接采用铆接加焊的工艺，相比单纯焊接的结构，抗弯折、抗拉扯的性能更强，多次插拔后也不会出现焊点脱开的问题。

　　从安装尺寸来看，整体壳体的宽度控制在常规两孔插座的占位范围内，插入插座后不会遮挡相邻的插座孔位，这是这类直插充电器很容易被忽略的设计点——如果壳体尺寸过宽，插入后会挡住旁边的三孔或者两孔位置，大幅降低插排的空间利用率。插脚的伸出长度严格符合插座插合的深度要求，插入后插脚与插座内部插套的接触长度足够，不会出现接触面积过小导致的发热问题，插脚的顶端做圆弧导向设计，插入插座时不需要刻意对准，顺着导向就能顺利滑入插套，提升插拔的顺畅度。

　　壳体的边缘全部做R0.5以上的圆角处理，没有尖锐的棱角，日常插拔握持的时候不会硌手，壳体表面的脱模斜度控制在1度，既保证注塑生产的时候能够顺利脱模，也不会出现上下壳装配后出现明显的大小头、错位问题。输出接口的位置做下沉式设计，插头插入接口后，接头外壳与下沉面贴合，能够承受一定的侧向拉扯力，避免长期侧向受力导致接口开焊脱落。

　　在结构强度的校核上，插脚位置能承受至少100N的垂直插拔力不会出现变形、壳体开裂，壳体的上下扣合位置设置多组卡扣，扣合后能承受50N的拉力不会脱开，日常使用中不小心拉扯到输出线材的时候，不会把充电器外壳拽开。内部腔体在高压区域的位置设置隔离筋，将高压元件与低压元件物理隔开，即使内部元件出现故障脱落，也不会造成高低压短接引发安全问题。

　　这类结构的设计没有复杂的传动或者运动部件，核心是在有限的空间内平衡电气安全、装配工艺、使用体验三者的关系，很多看似不起眼的细节，比如插脚的倒角、壳体的占位尺寸、内部筋位的布局，都会直接影响产品的实际使用感受与可靠性。建模过程中需要优先确认插座的适配尺寸边界，再反向推导内部腔体的可用空间，最后排布电路板与元件位置，再做壳体的外观曲面优化，不能先做外观再强行塞内部结构，否则很容易出现尺寸干涉、安全距离不足、装配困难的问题。
