曲柄滑块式往复泵传动结构三维建模

项目分类:泵 发布时间:2022-01-04 ID:488306
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模
  • 曲柄滑块式往复泵传动结构三维建模

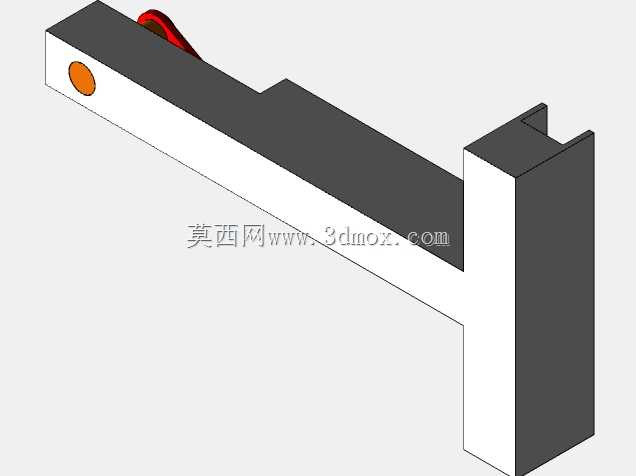

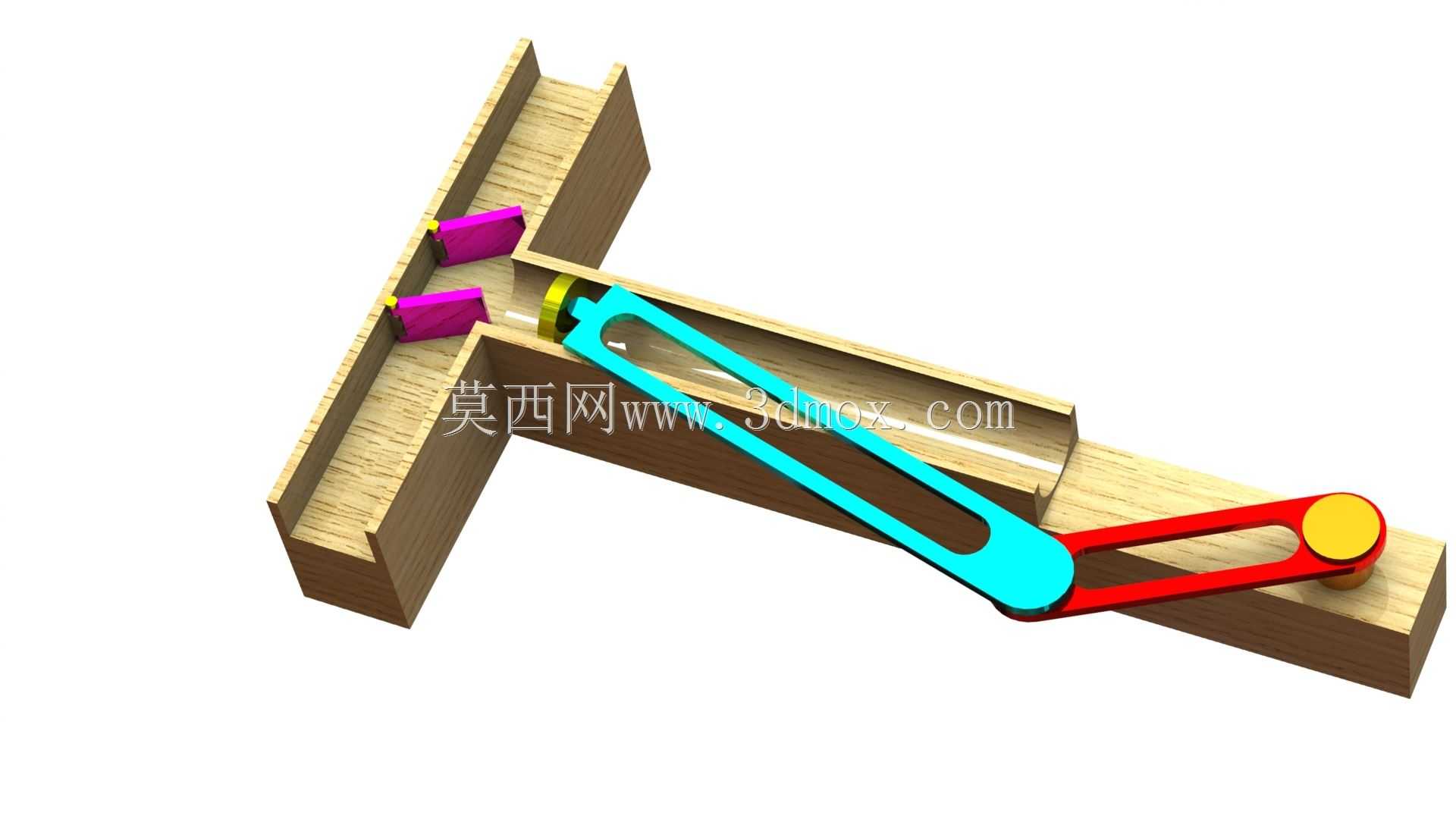

  这套往复泵传动结构采用经典曲柄滑块演化构型,核心是将回转轴的连续圆周运动,转化为活塞组件的直线往复运动,适配低压小流量流体输送场景,常见于小型计量加注、实验室流体循环、轻工行业小剂量物料输送工位。从实际落地的安装边界来看,整套传动组件的安装基面为L型一体式木质基座(实际量产时多替换为铸铁或阳极氧化铝型材基座),基座的水平段预留曲柄组件安装位,垂直段开设活塞导向槽,整体安装占用空间的长宽高比例约为4:2:1,水平方向安装孔位距基座边缘预留不小于20mm的装调余量,垂直导向槽的同轴度公差需控制在0.05mm以内,避免活塞运行卡滞。设计过程中首先确定的是曲柄的回转半径,这个参数直接决定活塞的行程长度,针对小流量输送需求,

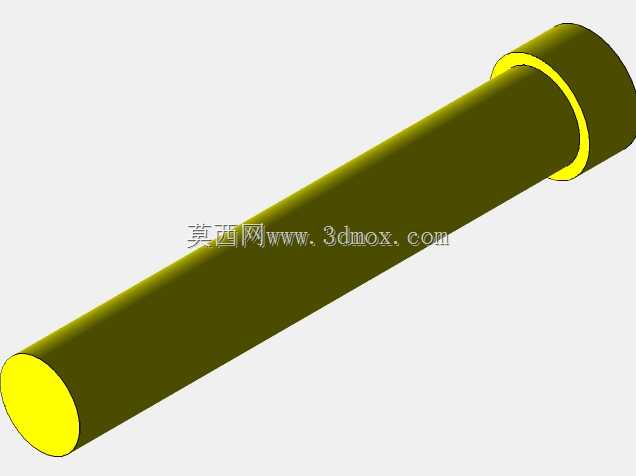

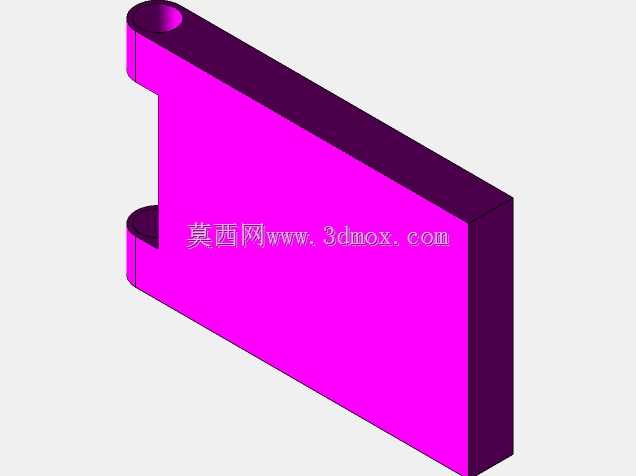

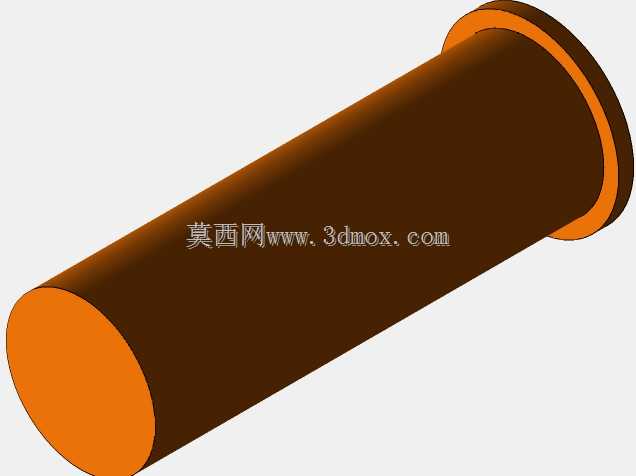

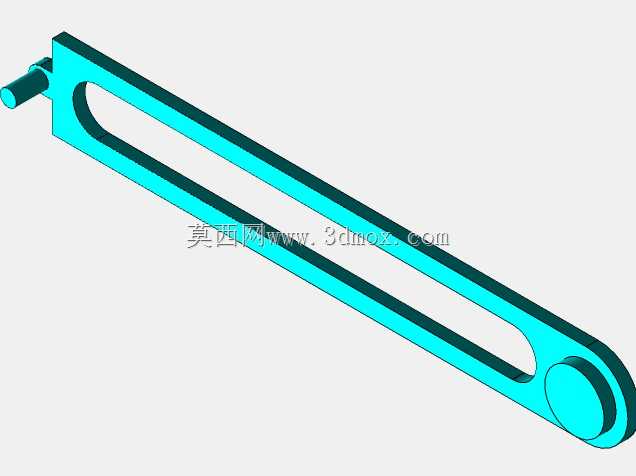

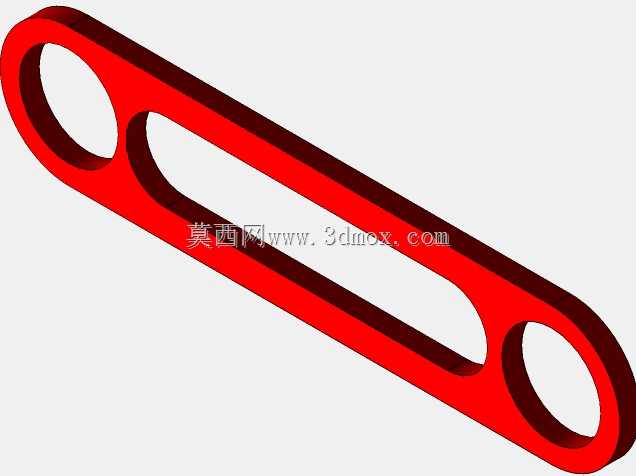

  将曲柄回转半径设定为滑块长度的1/3,既保证足够的抽吸压送行程,又不会让曲柄连杆的传动角过小导致机械效率骤降;连杆与曲柄、滑块的铰接处均采用间隙配合的销轴连接,预留0.1-0.2mm的配合间隙,同时在销轴端部加装限位挡片,避免高速运转时销轴窜动脱落。滑块部分采用分体式紫色限位块结构,两个限位块分别卡在活塞导杆的前后位置,将导杆与蓝色滑动构件刚性连接,滑动构件的长槽与曲柄端部的黄色圆柱销配合,当曲柄做圆周运动时,圆柱销在长槽内滑动,同时带动滑动构件沿水平导路做往复运动,这个结构相比传统对心曲柄滑块,额外增加了导槽的滑动副,能够抵消一部分曲柄回转带来的侧向力,降低活塞与导向槽之间的偏磨,延长密封件的使用寿命。实际应用中,

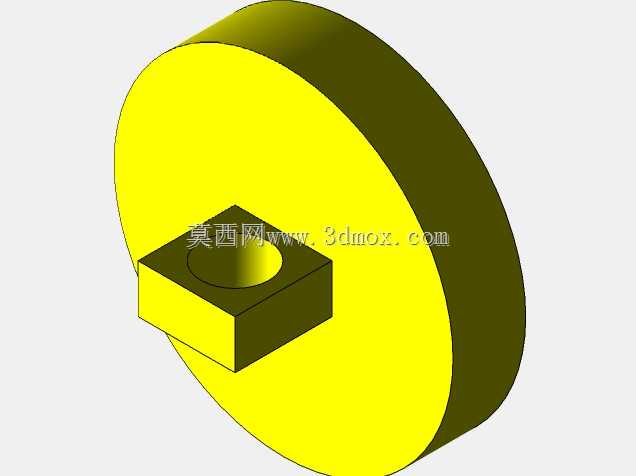

  这套传动结构的动力输入端可以直接连接低速伺服电机或者减速电机输出轴,不需要额外加装换向机构,通过调整曲柄的回转转速就能精准控制活塞的往复频率,进而实现输送流量的线性调节,适合对流量精度有一定要求的定量输送场景。结构设计时特意将所有铰接点的销轴设计为快拆结构,日常维护时不需要完全拆解基座,只需要拔出对应销轴就能更换磨损的连杆或者滑块密封件,大幅降低运维的拆装难度。导向槽内壁预留了密封件安装槽位,可以根据输送介质的特性选配橡胶、四氟或者聚氨酯材质的密封件,适配清水、弱腐蚀性试剂、低粘度油料等不同介质的输送需求。整套结构的运动死点位置设置在曲柄与连杆共线的两个端点,设计时在曲柄端部加装了小尺寸的配重块,利用惯性冲过死点位置,

  避免运转时出现卡停问题,同时配重块还能平衡曲柄回转带来的振动,降低整套机构运行时的噪音水平。从装配逻辑来看,安装顺序为先将曲柄组件固定在水平基座的安装位,预紧固定螺栓后手动盘动曲柄确认回转无卡滞,再将滑动构件装入水平导路,把曲柄端部的圆柱销卡入滑动构件的长槽内,之后连接导杆与滑动构件的限位块,最后将活塞端穿入垂直段的导向槽,手动推动滑块全程运行数次,确认各运动副无干涉、无卡滞之后再锁紧所有固定螺栓。这套结构没有复杂的异形加工件,所有零部件都可以采用常规的铣削、车削工艺加工完成,加工成本低,装配难度小,适合小型设备厂商快速集成到自有流体输送设备中,也可以作为机械原理教学的演示机构,直观展示曲柄滑块机构的运动转化过程。
