法兰连接角式止回阀结构设计

　　在化工流体输送、市政给排水、工业循环水系统的管路布设中，止回阀是避免介质倒流引发设备损坏、管网压力异常的核心阀件，这款角式法兰连接的止回阀，主要适配垂直与水平管路转向位置的安装需求，相比直通式止回阀，它能在管路90度转向节点同时完成流向切换与止回功能，减少管路中额外弯头的配置数量，降低管路整体的流阻损失与安装空间占用。从结构设计来看，这款阀采用金属本体结构，上下端与侧端均设置法兰连接端，法兰端面的密封面精度、螺栓孔的位置度都经过严格的尺寸校核，能够匹配对应压力等级的管路法兰安装要求，安装时只需对齐法兰密封面，加装对应材质的密封垫片，穿入连接螺栓按对角顺序均匀拧紧即可完成固定，无需额外的焊接工序，适配后期需要定期拆解维护的管路场景。

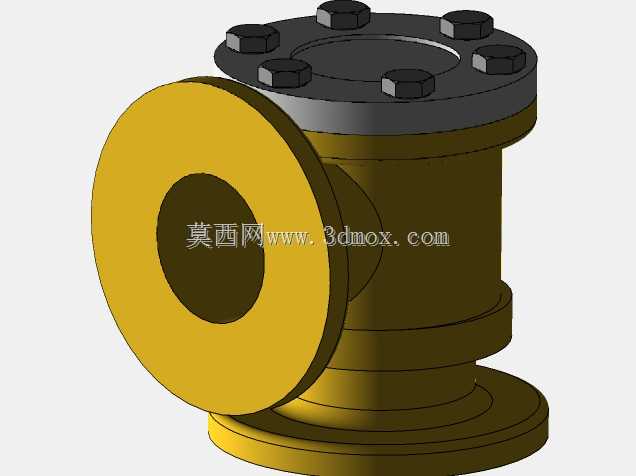

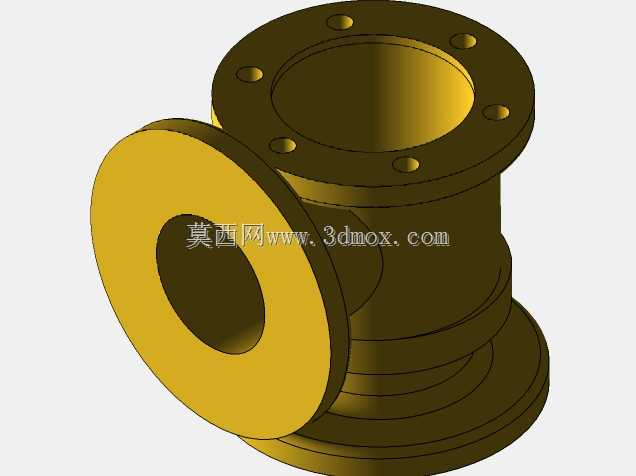

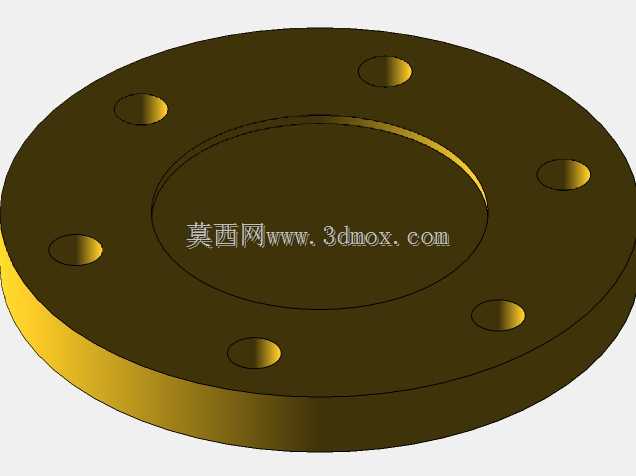

　　阀盖部分采用多螺栓压紧的连接结构，顶部均匀布置的六角螺栓能够提供足够的压紧力，保证阀腔内部的压力密封性能，同时这种可拆卸的阀盖设计，也方便后期对内部的阀瓣、密封件进行检修更换，无需将整个阀体从管路上切割拆除，大幅降低运维阶段的工作量与成本。阀体的流道采用平滑过渡的角式结构，介质从下端法兰进入阀腔后，顺着流道转向从侧方法兰流出，内部的止回结构依靠介质自身的压力实现自动启闭：当介质正向流动时，压力推动阀瓣抬起，流道完全导通，介质可以顺畅通过；当介质出现倒流趋势时，阀瓣在回流介质压力与自身重力的共同作用下快速回落，密封面紧密贴合，彻底截断介质的反向流动路径，避免倒流对上游的泵类设备、仪表造成冲击损坏，

　　也能防止管路中的介质回流引发的液位异常、介质混串等问题。在安装边界的尺寸设计上，这款阀的法兰外径、螺栓孔中心距、法兰厚度都严格遵循对应公称压力的管路标准，阀体的整体高度、侧方法兰的中心高度都经过优化，既保证内部阀瓣有足够的升降行程，满足额定流量下的流道通径要求，又尽可能压缩整体的外形尺寸，避免在管路布设时与周边的管道支架、其他阀件产生安装干涉。实际选型应用中，这款阀适配水、油品等无强腐蚀性的洁净介质工况，工作压力等级匹配常规中低压工业管路的使用要求，安装时需要注意介质流向与阀体标识的方向一致，垂直安装在管路转向段时要保证阀瓣的升降方向与重力方向重合，避免出现阀瓣卡滞、密封不严的问题。从结构细节来看，阀体的外壁设置了多层加强筋结构，

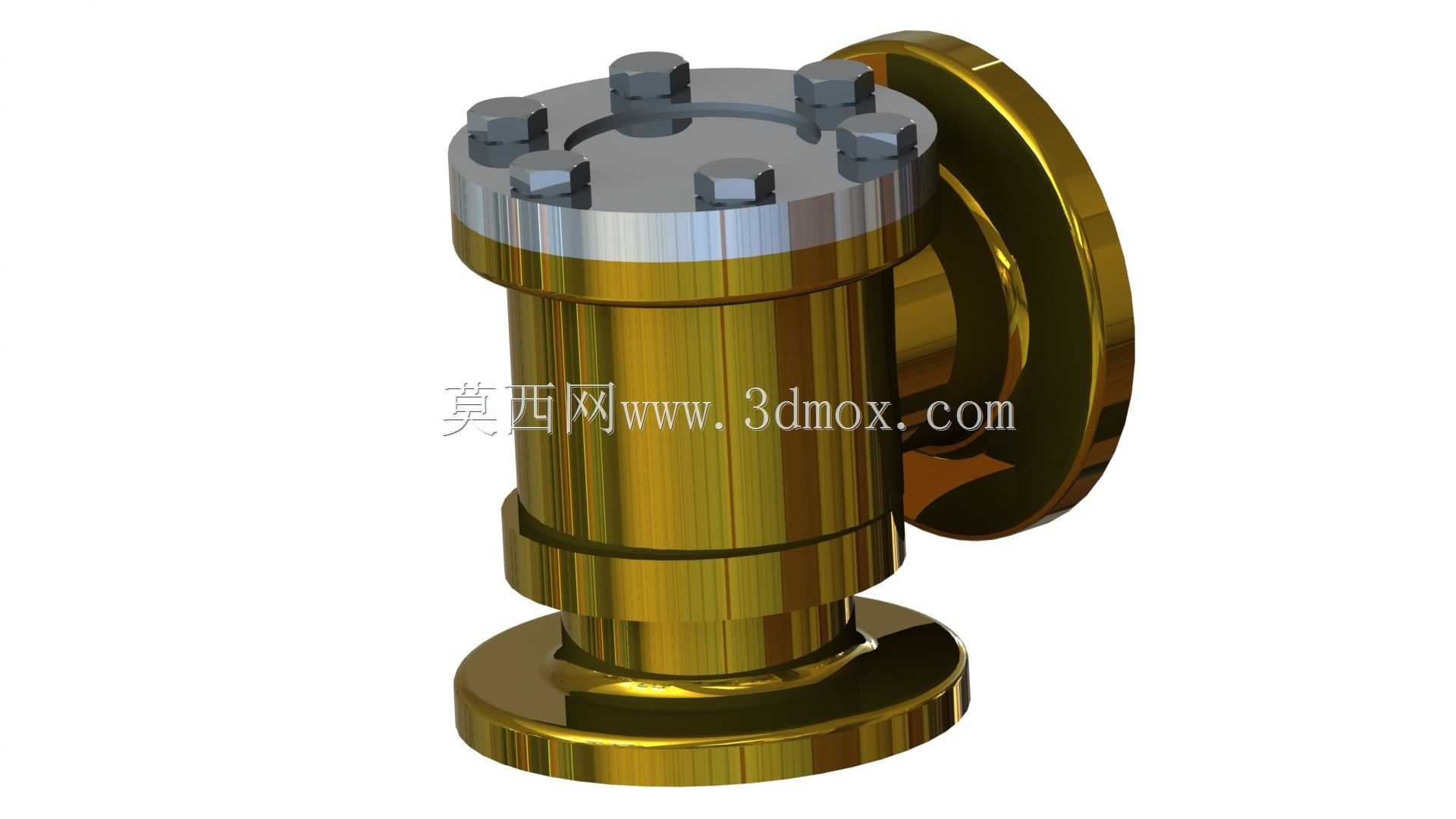

　　对应阀腔内部的压力承载区域，能够在额定工作压力下保证阀体的结构强度，避免长期承压出现阀体变形、渗漏的问题；阀瓣的密封面采用堆焊耐磨材质的设计，长期频繁启闭的工况下也能保持良好的密封性能，减少内漏的发生概率。相比对夹式止回阀，这款法兰连接的角式止回阀的连接强度更高，抗管路振动的能力更强，适合在有一定压力波动、管路存在轻微振动的工况下使用，不会因为长期振动出现连接松动、密封失效的问题。在三维建模过程中，这款模型完整还原了阀体的流道结构、法兰连接尺寸、阀盖螺栓的布置位置、阀瓣的活动行程空间，能够直接用于管路布设的干涉检查、阀件选型的装配模拟，也可以作为教学演示中单向阀工作原理的展示模型，帮助设计人员直观理解角式止回阀的内部结构与安装要求。
