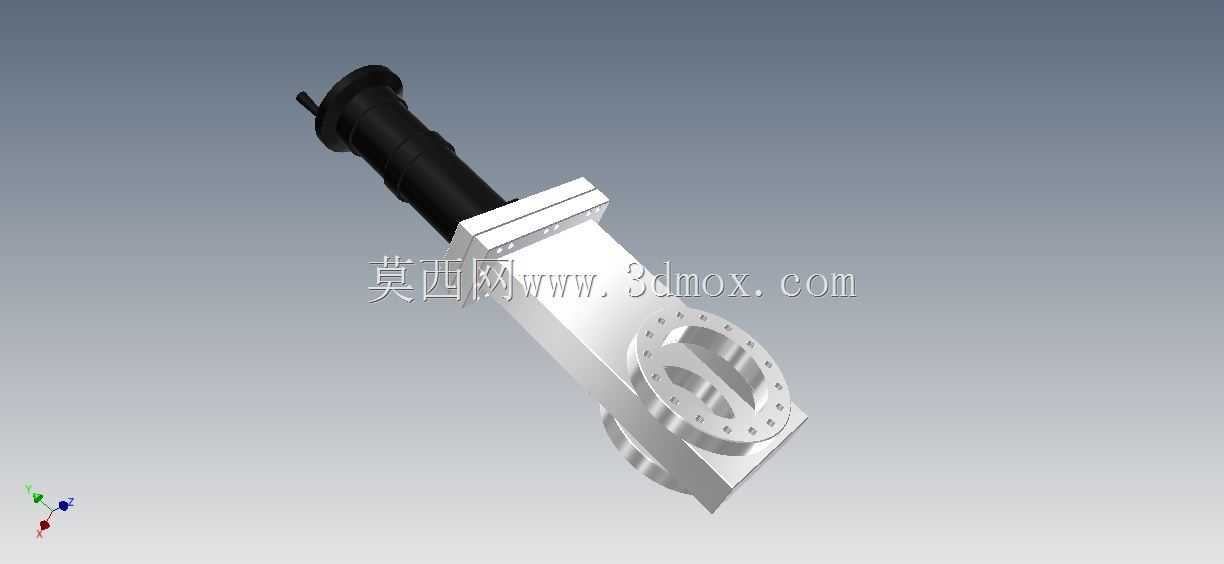

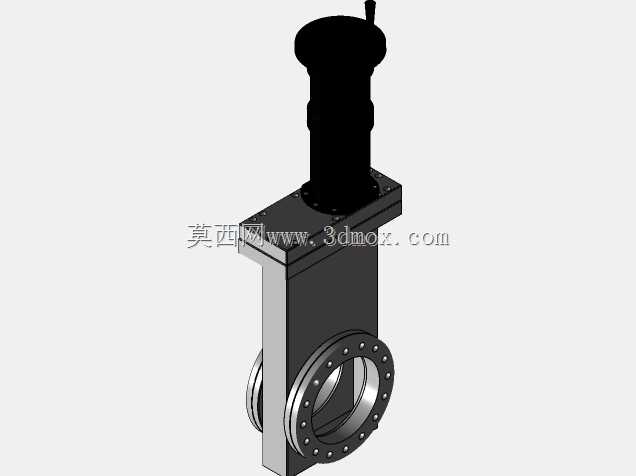

DN100CF口径MDC超高真空闸阀结构设计

　　在半导体晶圆制造、高能物理真空实验舱、航天部件热真空试验、高端光学镀膜生产线这类对真空度要求达到10^-8Pa量级的场景中，管路通断的密封可靠性直接决定整套系统能否稳定运行，这款DN100规格的CF法兰连接超高真空闸阀，就是针对这类长周期、高可靠性真空工况开发的管路截断部件。不同于普通低压闸阀依靠填料压紧实现阀杆密封的结构，这款闸阀的阀杆驱动段采用金属波纹管焊接密封结构，从根源上杜绝了阀杆往复动作时的微泄漏通道，能够满足百万次循环动作后仍保持漏率低于10^-10Pa·m³/s的密封要求，避免真空系统因阀件泄漏出现保压失败、工艺腔体污染的问题。从结构设计逻辑来看，这款闸阀采用平行单闸板带预紧密封的结构形式，

　　闸板本体为不锈钢整体铣削加工，密封面经过精密研磨后镀硬银处理，既保证密封面的平面度达到微米级，又能在闸板压紧时通过软质银层的微变形填补法兰密封面的微观不平度，实现金属硬密封的零泄漏效果。驱动端采用手动旋转丝杠结构，操作手轮与阀杆之间设置有推力轴承，将操作扭矩降低至单人单手即可完成全行程启闭，同时丝杠上设置有行程限位块，避免闸板过度压紧导致密封面压伤、波纹管过载变形的问题。安装边界方面，这款闸阀的连接法兰采用标准CF100快卸法兰结构，法兰密封面为刀口形式，安装时配合铜垫圈实现刀口咬合密封，法兰螺栓孔采用圆周均布设计，可适配所有同规格标准CF法兰的安装接口，无需额外加工转接件。阀体的流道为直通式等径设计，流道内壁经过电化学抛光处理，

　　表面粗糙度达到Ra0.8以下，既减少了真空系统的抽气阻力，也避免流道内壁藏留气体、杂质导致真空度抽升缓慢、工艺腔体污染的问题。阀体侧面的法兰安装面与流道轴线的垂直度严格控制在0.02mm以内，安装后闸板的运动方向与流道轴线保持垂直，避免闸板启闭时出现偏磨，延长密封件的使用寿命。从实际使用场景的适配性来看，这款闸阀的阀体、闸板、波纹管等所有接触真空介质的部件均采用316L不锈钢材质，可耐受150℃的高温烘烤除气，满足超高真空系统安装前的烘烤除气工艺要求，不会因高温释放气体影响系统极限真空度。闸阀的整体结构为直角式布局，驱动机构垂直于流道方向布置，相比直通式插板阀占用的管路轴向安装空间更小，在真空腔体排布紧凑、管路轴向空间不足的场景中，

　　能够大幅降低管路布局的设计难度。在日常运维层面，这款闸阀的结构设计充分考虑了真空系统的维护需求，波纹管组件与阀杆、阀体的连接均采用氩弧焊接结构，无额外的密封易损件，正常使用周期内无需更换密封填料，仅需在百万次动作周期后检查闸板密封面的磨损情况即可，大幅降低了真空系统的运维成本。需要注意的是，这类超高真空闸阀在安装时需保证两侧法兰的同轴度偏差不超过0.1mm，避免法兰安装错位导致闸板关闭时受力不均，出现密封不严的问题；同时在系统抽真空前需完成闸阀的全行程启闭动作测试，确认闸板动作顺畅无卡滞，避免抽真空后阀件内外压差过大导致闸板无法正常动作。
