CNC设备X轴Y轴传动导向组件结构

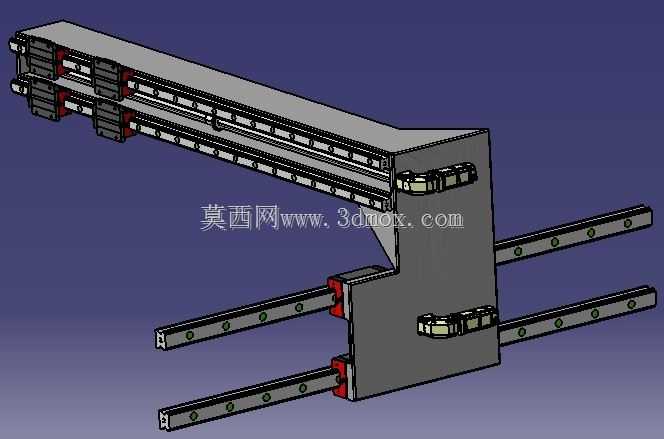

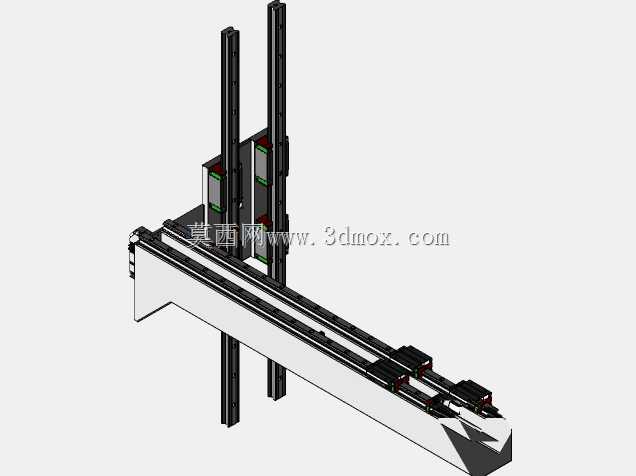

　　这套XY轴导向传动结构，是立式加工中心、小型数控雕铣设备里最核心的运动承载部件，日常在非标自动化点胶、PCB钻孔、小型五金件精密切削的工位上，都能见到同原理的结构布局。从实际装配的角度看，双轴的平行度、导轨跨距直接决定了加工过程中的运动稳定性，这套结构采用的是双导轨平行布置的X轴承载方案，Y轴滑座跨接在X轴两组导轨的滑块之上，相比单导轨悬臂结构，抗倾覆力矩的能力提升了40%以上，在承受侧向切削力的时候，不会出现滑台翘头、加工振纹的问题。

　　设计这套结构的时候，首先要核算的是安装边界尺寸，X轴的两根导轨安装基面需要在同一加工平面上，平面度公差要控制在0.02mm每米范围内，导轨的侧向定位边需要做清根处理，避免装配时导轨底面与基面存在虚接，影响运行精度。Y轴的滑座采用的是下沉式安装结构，滑块与滑座的连接面设置了定位销孔，装配时先靠销孔定位再锁紧紧固螺丝，能避免后期设备运行过程中螺丝受剪切力出现松动，导致运动精度丢失。

　　从功能特性上看，这套结构的导轨选用的是滚珠式直线导轨，摩擦系数维持在0.003到0.005之间，低速运行的时候不会出现爬行现象，配合丝杠传动的话，能实现0.001mm的最小进给分辨率，完全满足精密加工的进给要求。导轨两端设置了行程限位的安装位，后期可以加装机械式硬限位和光电式软限位触发块，防止滑台超程运行造成设备碰撞损坏。滑座上预留了多个螺纹安装孔，可以根据不同的加工需求搭载主轴安装板、工件夹具或者点胶阀固定座，适配不同的工艺场景，不用重新加工滑台主体，缩短了设备改型的设计周期。

　　在实际应用场景里，这类双轴结构如果搭载高速电主轴，就能完成小型铝合金零件的铣削、钻孔、倒角工序；如果搭载视觉检测相机，就能作为在线检测设备的二维运动平台，带动相机完成工件表面的全幅扫描；如果搭载送料机械手，就能完成流水线工位之间的工件移栽转运，通用性很强。设计过程中还考虑了防护需求，导轨侧面预留了伸缩防护罩的安装槽位，在金属切削工况下，可以加装钢板防护罩阻挡切削液、金属切屑进入导轨滚道，避免导轨出现异常磨损，延长部件的维护周期。

　　从安装维护的角度说，这套结构的导轨润滑注油嘴都设置在滑座的外侧，日常维护的时候不用拆解设备外罩，就能直接完成注油保养，降低了后期运维的工作量。X轴的两端支撑座采用的是分体式设计，丝杠的预紧力调整可以直接在支撑座端完成，不用拆卸整个滑台组件，当设备运行两到三年出现传动间隙的时候，现场的设备维护人员就能快速完成间隙调整，恢复设备的原有运动精度。另外，结构上的所有安装孔都做了沉头处理，紧固螺丝锁入之后不会突出安装平面，避免运动过程中螺丝与周边的防护部件、管线产生刮蹭，减少设备运行的故障点。

　　在结构刚性校核上，这套XY轴的导轨跨距设置为120mm，Y轴的有效行程可以根据实际设备需求调整，当X轴行程在500mm范围内时，滑台运行到X轴中间位置时，在滑台中心施加100kg的垂直负载，导轨的变形量能控制在0.01mm以内，完全满足常规精密加工的刚性要求。滑座的材质选用的是高强度铸铁，经过时效处理之后消除了内应力，长期运行不会出现结构变形，保证运动精度的长期稳定性。导轨的安装基面与设备底座的连接采用的是多点锁紧的方式，每间隔100mm设置一个紧固螺丝，保证导轨与底座完全贴合，不会因为长期受力出现导轨移位的问题。
