安捷伦Vacion Plus75离子泵结构设计

　　在超高真空获取的工程场景中，离子泵是无油真空环境搭建的核心设备，广泛应用于表面分析仪器、粒子加速装置、半导体工艺腔体、高端科研真空试验台这类对真空洁净度有严苛要求的场景，不同于油封式真空泵存在油蒸气返流的风险，离子泵依靠电离气体分子、通过电场作用将离子捕集在泵内电极表面的工作原理，能够获得10^-8Pa量级的极限真空，且工作过程无振动、无噪声、不需要工作介质，长期运行稳定性极强，适合需要长期维持超高真空的封闭腔体系统。

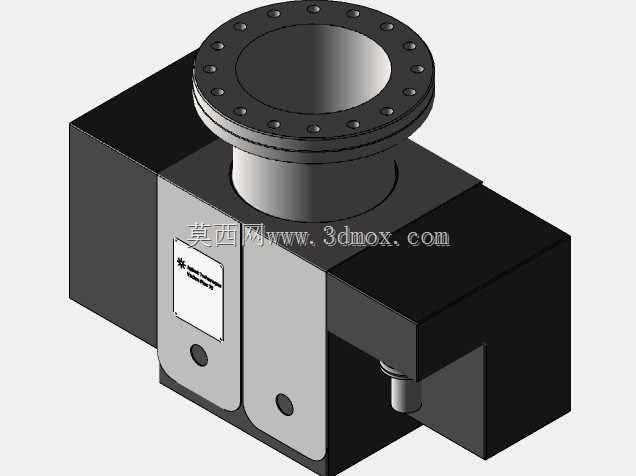

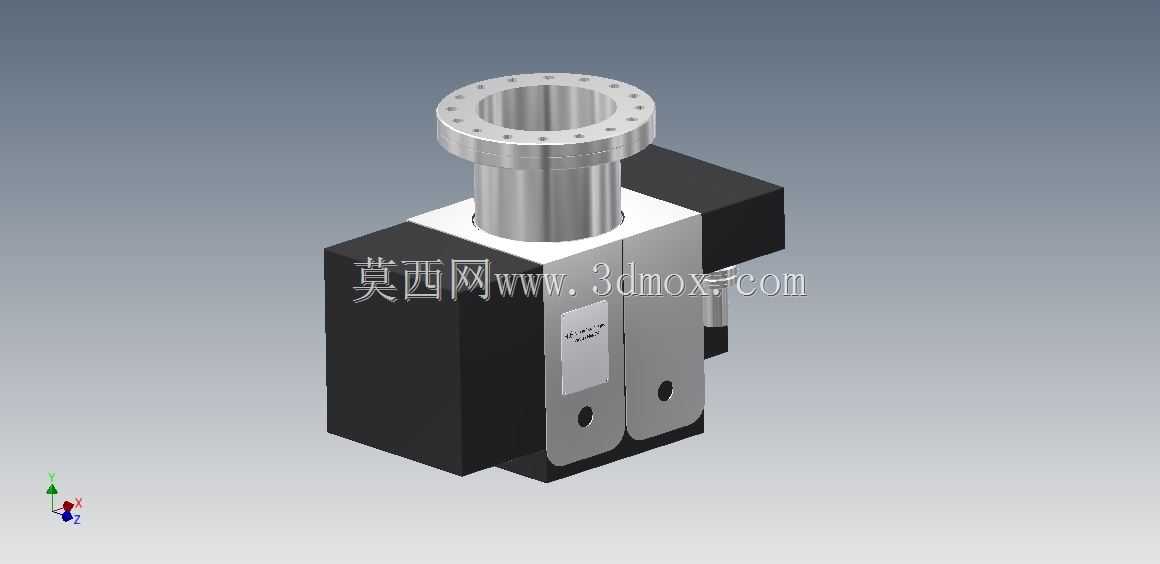

　　本次呈现的离子泵结构，针对DN100 CF法兰的安装接口做了适配设计，CF法兰是超高真空系统的标准连接形式，依靠无氧铜垫片实现金属硬密封，能够耐受高温烘烤，密封可靠性远高于橡胶密封的法兰结构，适配DN100规格意味着该泵可以直接对接同口径的真空腔体、真空管道、真空阀门，不需要额外做转接结构，能够大幅减少真空系统的连接漏点，降低系统漏率风险。从结构布局来看，泵体主体采用方正的块状主体结构，上方伸出圆柱形的法兰连接段，这种布局一方面能够让泵芯的电离区域、钛升华结构、捕集电极都集成在块状主体内部，压缩整体安装占用的空间，另一方面上方竖直伸出的法兰接口，能够直接从腔体底部或者侧部垂直安装，不需要额外设置支撑结构，安装时法兰端面与腔体接口对齐后，通过周圈均布的螺栓压紧铜垫片即可完成密封连接，安装边界清晰，不会和周边的真空管路、冷却管路、测量线路产生干涉。

　　从功能结构设计上，泵体的块状外壳采用分体拼接式结构，侧面设置有两个对称的安装定位孔，既可以用于泵体自身的辅助固定，也可以作为接线端、内置组件的维护窗口，外壳的棱角做了小尺寸倒角处理，避免安装过程中尖锐边角划伤操作人员或者磕碰周边管线。上方的法兰连接段采用等直径圆柱结构，法兰端面的螺栓孔按照CF100的标准孔位均布，孔位公差严格匹配真空法兰的安装要求，保证螺栓能够顺利穿入，压紧力均匀分布在铜垫片整圈，避免局部压紧力不足导致的密封失效。

　　在实际工程选型中，该规格离子泵的抽速针对氮气、氩气、氢气等常见残余气体有明确的抽速匹配，75L/s的抽速能够满足中小容积超高真空腔体的主抽或者维持泵需求，通常在真空系统中会配合分子泵完成前级预抽后，再启动离子泵进入超高真空维持阶段，离子泵启动后可以关闭前级阀门，完全依靠自身维持腔体真空，长期运行不需要维护，也没有耗材消耗，非常适合长期无人值守的真空试验装置。设计过程中充分考虑了安装的兼容性，法兰接口的同轴度、端面平面度都按照超高真空设备的加工公差要求设定，泵体主体的重心落在法兰接口的中心轴线上，垂直安装时不会产生偏载力矩，避免长期使用后法兰密封面受力不均产生漏点。泵体侧面的电气接口位置做了内凹设计，接线后接头不会突出泵体轮廓之外，进一步缩小了安装所需的外围空间，适合在布局紧凑的真空系统中使用。

　　不同于油泵、分子泵有运动部件，离子泵工作时没有机械运动，因此不会给系统带来振动干扰，这对于搭载高精度测量仪器的真空系统来说至关重要，比如扫描电子显微镜、扫描隧道显微镜这类对微振动极其敏感的设备，配套离子泵获取真空能够避免泵体振动对测量精度的影响。该结构的设计完全遵循真空设备的设计规范，所有内部焊缝都采用连续满焊结构，焊缝处做抛光处理，减少虚漏、放气的来源，内部电极的支撑结构采用低放气率的绝缘材料，避免长期真空环境下材料放气影响极限真空度。从安装尺寸边界来看，泵体主体的方形轮廓边长、法兰段的伸出长度都做了优化，既保证内部泵芯有足够的容积实现额定抽速，又尽可能压缩了整体高度和横向尺寸，能够适配腔体底部安装空间有限的场景，不需要额外加高支架或者调整腔体布局。
