小型动力单元曲轴箱内传动组合结构

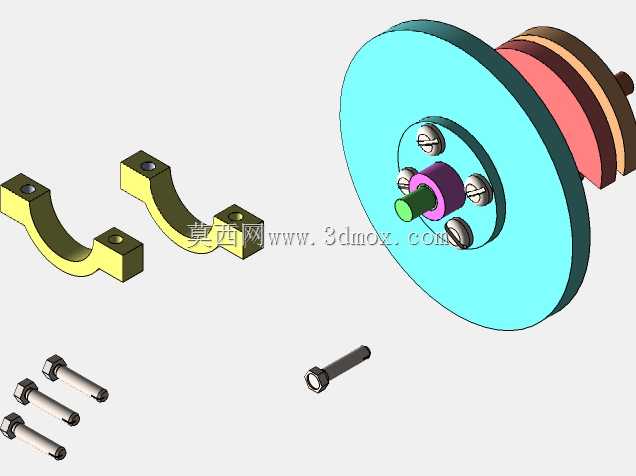

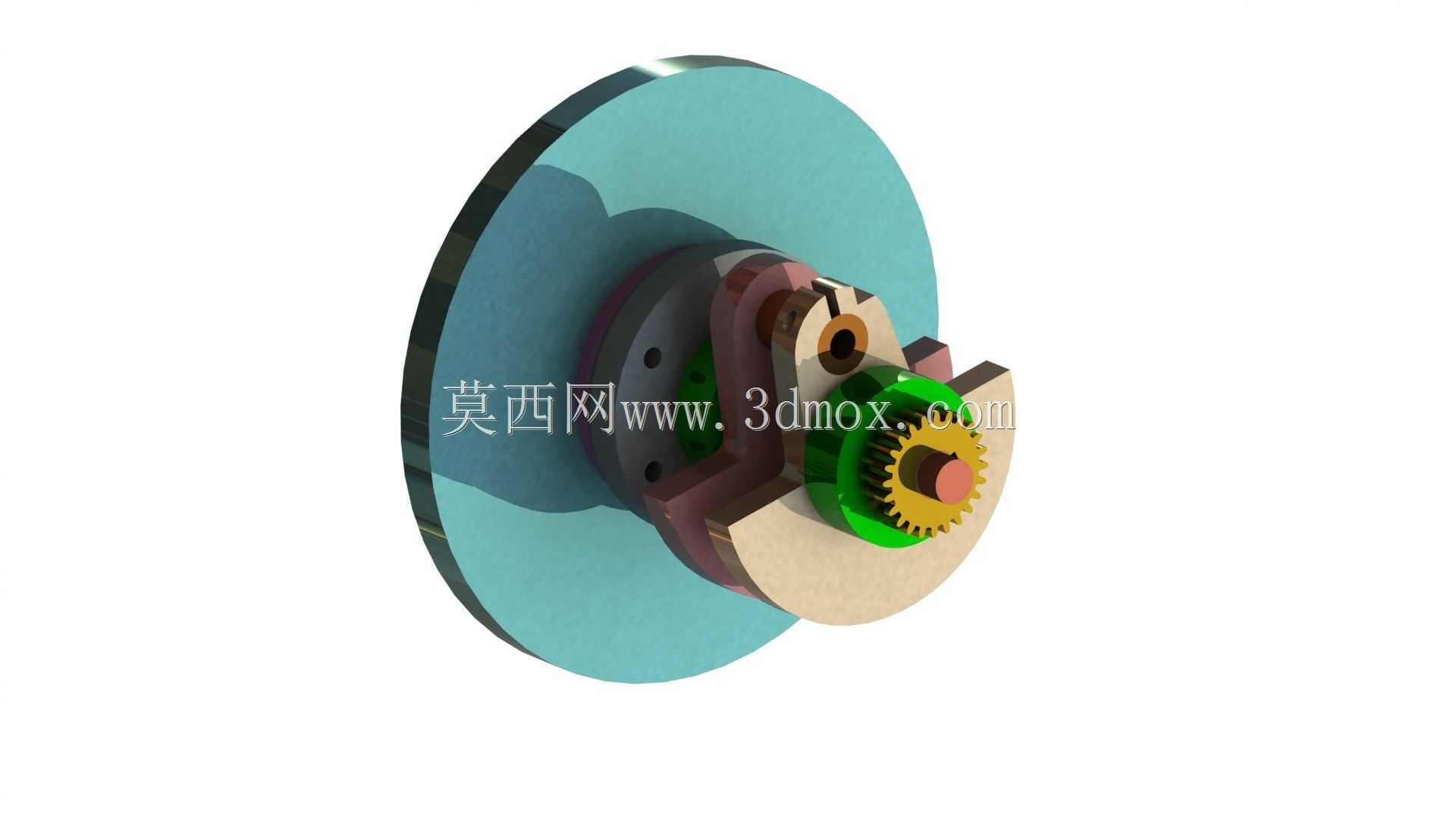

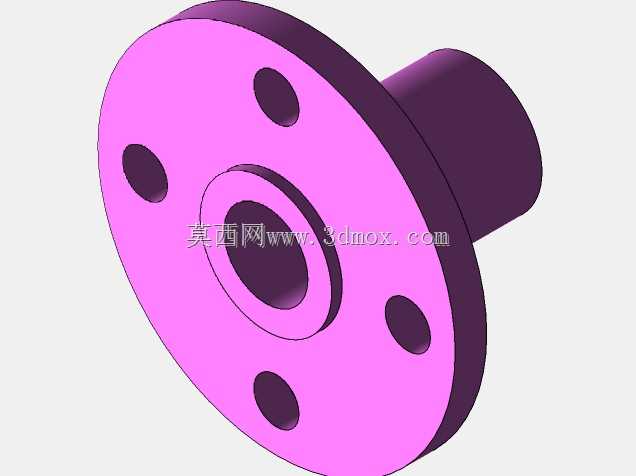

　　这套曲轴箱内的传动组合结构，主要适配小排量单缸动力单元的内部动力传递需求，常见于通用小型汽油机、便携动力设备、小型农林作业机具的动力端内部，承担着曲轴回转动力承接、转速匹配、扭矩输出的核心作用。从结构布局来看，整套组件集成在圆形安装法兰的内侧空间，安装边界完全贴合曲轴箱端盖的内凹腔体，轴向安装尺寸控制在腔体深度范围内，径向最大轮廓不超过端盖的密封止口直径，不需要额外拓展箱体外部空间，能够直接适配原有同规格箱体的安装位，不需要对箱体外部结构做修改。设计过程中优先考虑了动力传递的同轴度要求，曲轴输入端的轴承位与输出齿轮的回转中心做了同轴度公差约束，避免高速回转过程中出现偏磨、振动超标的问题。齿轮副采用了直齿圆柱齿轮啮合的布局，

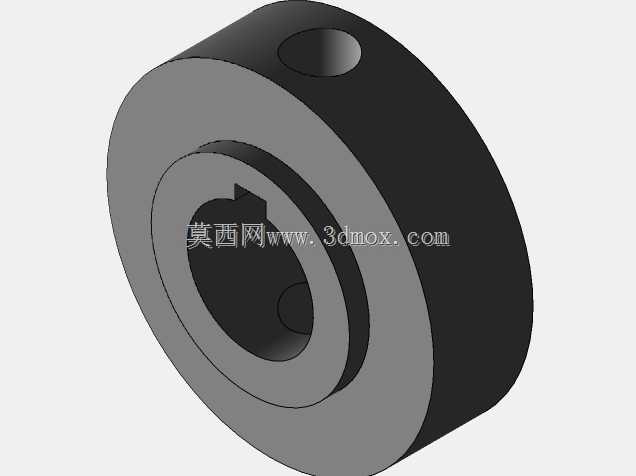

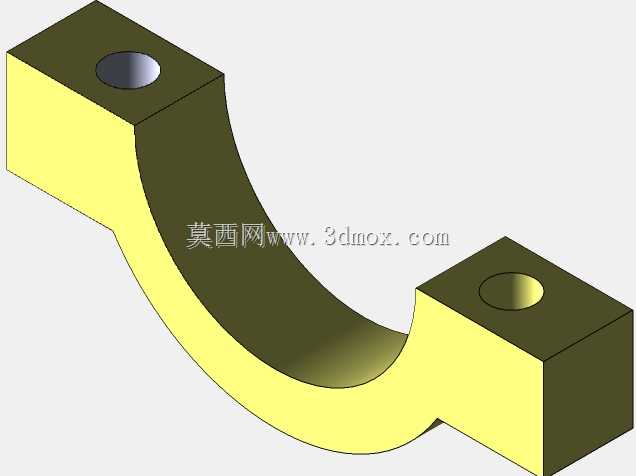

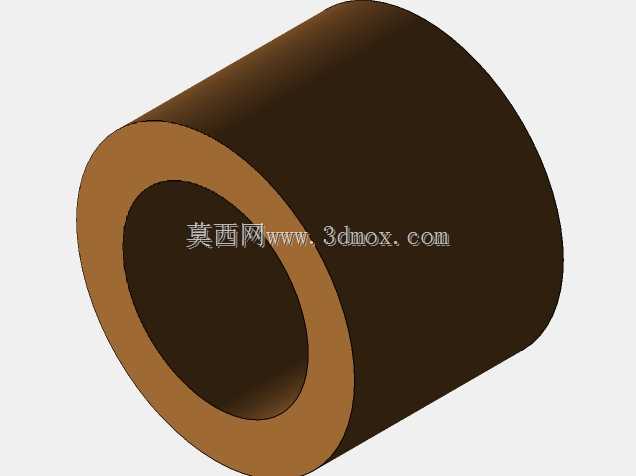

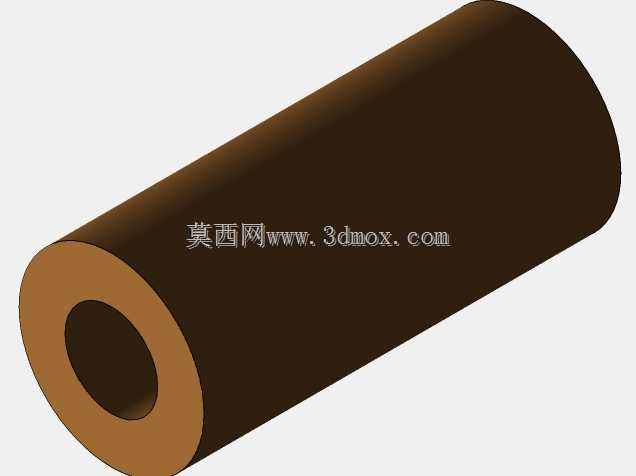

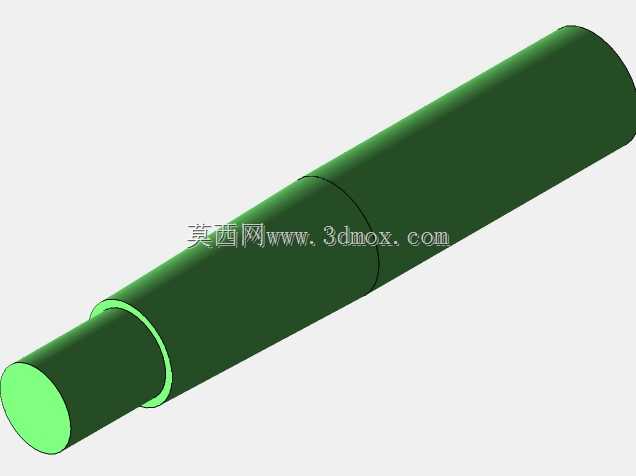

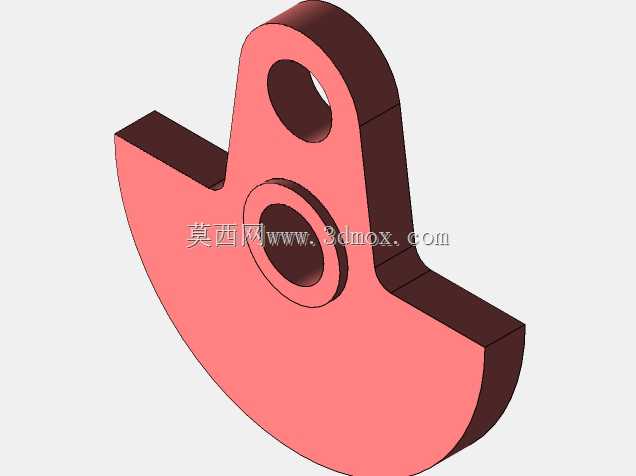

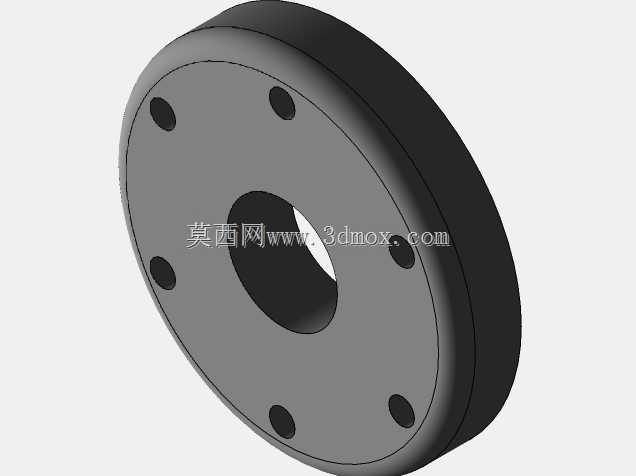

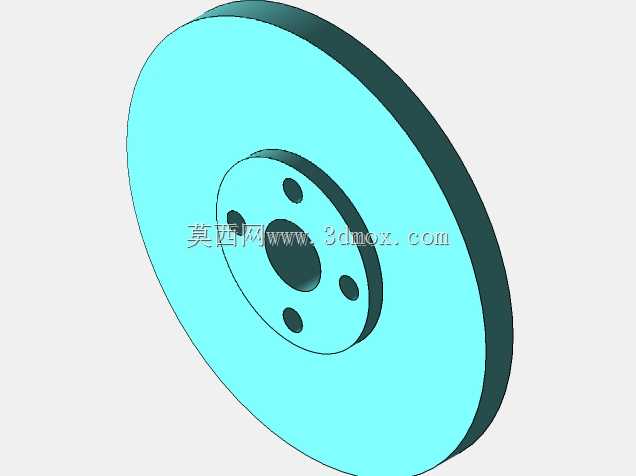

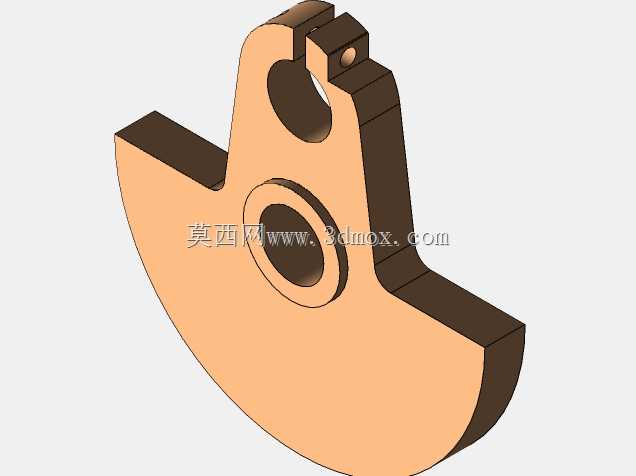

　　小齿轮直接与曲轴输出端做刚性连接，大齿轮与动力输出轴集成，啮合间隙控制在合理范围内，既保证传动过程中不会出现卡滞，也能避免间隙过大带来的传动冲击、噪音超标的问题。端侧的圆形挡盘既作为组件的轴向定位基准，也承担了部分润滑油导流的作用，回转过程中可以将飞溅的润滑油引导至齿轮啮合面与轴承配合位，保证运动副的润滑充分，减少干磨风险。从实际使用场景来看，这套结构不需要额外的传动转接件，装配时只需要将整套组件沿轴向推入箱体内腔，对准轴承安装位与定位销孔即可完成装配，装配工序简单，适合批量生产线上的快速组装，后期维护时也可以整体拆出检修，不需要完全拆解箱体其他部分。结构上的配重块与曲轴做了集成设计，随曲轴同步回转，

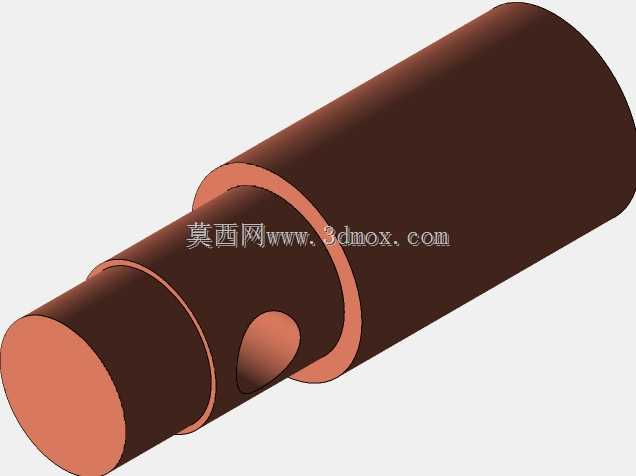

　　能够平衡活塞往复运动带来的一阶惯性力，降低动力单元运行过程中的整机振动，提升运行平稳性。齿轮的齿部做了齿向修形处理，即使装配过程中存在微小的轴向位置偏差，也能保证齿面啮合接触面积符合设计要求，避免局部应力集中导致的齿面过早磨损。整套结构的所有运动部件都被封闭在曲轴箱腔体内部，运行过程中不会暴露在外，既可以避免外界灰尘、杂质进入运动副造成磨粒磨损，也能防止内部润滑油飞溅外泄，满足户外复杂作业环境下的使用要求。在设计建模过程中，所有配合面都预留了合理的公差带，轴承与安装孔的配合采用基孔制过渡配合，既保证装配时的同轴度，也方便后期维护时的轴承拆卸更换；齿轮与轴的连接采用平键传递扭矩，键槽的位置做了对称度约束，避免装配时出现键侧受力不均的问题。输出端的连接位采用标准的轴径与键槽尺寸，可以直接匹配通用规格的联轴器、带轮等外接传动件，不需要额外做转接加工，适配性较强。
