风力发电机组涡轮结构三维设计

　　在陆上分散式风电、沿海滩涂风电、偏远离网供电站点的场景中，风力涡轮作为风能捕获的核心执行部件，其结构合理性直接决定整套机组的风能转化效率与长期运行稳定性。不同于小型家用微风发电装置，该涡轮结构适配百千瓦级功率段的风力发电机组，可在年平均风速5.5m/s以上的区域稳定运行，既可以作为独立离网供电单元为偏远牧区、海岛基站、野外监测站点提供持续电力，也可以多机组阵列排布接入区域微电网，补充常规电网的供电缺口。

　　从功能实现逻辑来看，这套涡轮结构承担着风能捕获、动能传递、载荷传导三个核心作用：三叶式叶轮在来流风作用下产生轴向转矩，通过轮毂连接的传动链路将旋转动能传递至后端的发电单元，同时运行过程中产生的气动载荷、交变振动载荷、极端风况下的冲击载荷，都会通过轮毂传递至塔筒结构，最终传导至地面基础完成载荷消解。设计过程中优先考虑了不同风速下的载荷分布特性，叶片翼型选用成熟的低速高升阻比翼型，在额定风速区间内可以保持较高的风能捕获系数，同时在叶尖位置做了降噪修型处理，降低机组运行时的气动噪声对周边环境的影响。

　　结构设计阶段，首先明确了安装边界的约束条件：整套涡轮安装后的整体扫风直径适配对应功率段机组的塔筒顶部法兰接口，轮毂中心安装高度匹配常规锥筒式塔筒的顶部安装尺寸，叶轮旋转平面与塔筒轴线保持标准的仰角设计，避免叶片在极端载荷下发生形变触碰塔筒。叶片与轮毂的连接采用预埋螺栓套的结构形式，连接螺栓的排布间距、预紧力要求都按照交变载荷下的疲劳强度做了校核，保证20年设计寿命周期内连接结构不会出现松动失效。轮毂采用球形壳体结构，在保证内部有足够空间安装变距驱动机构的前提下，尽可能降低自身结构重量，减少塔筒顶部的静载荷占比。

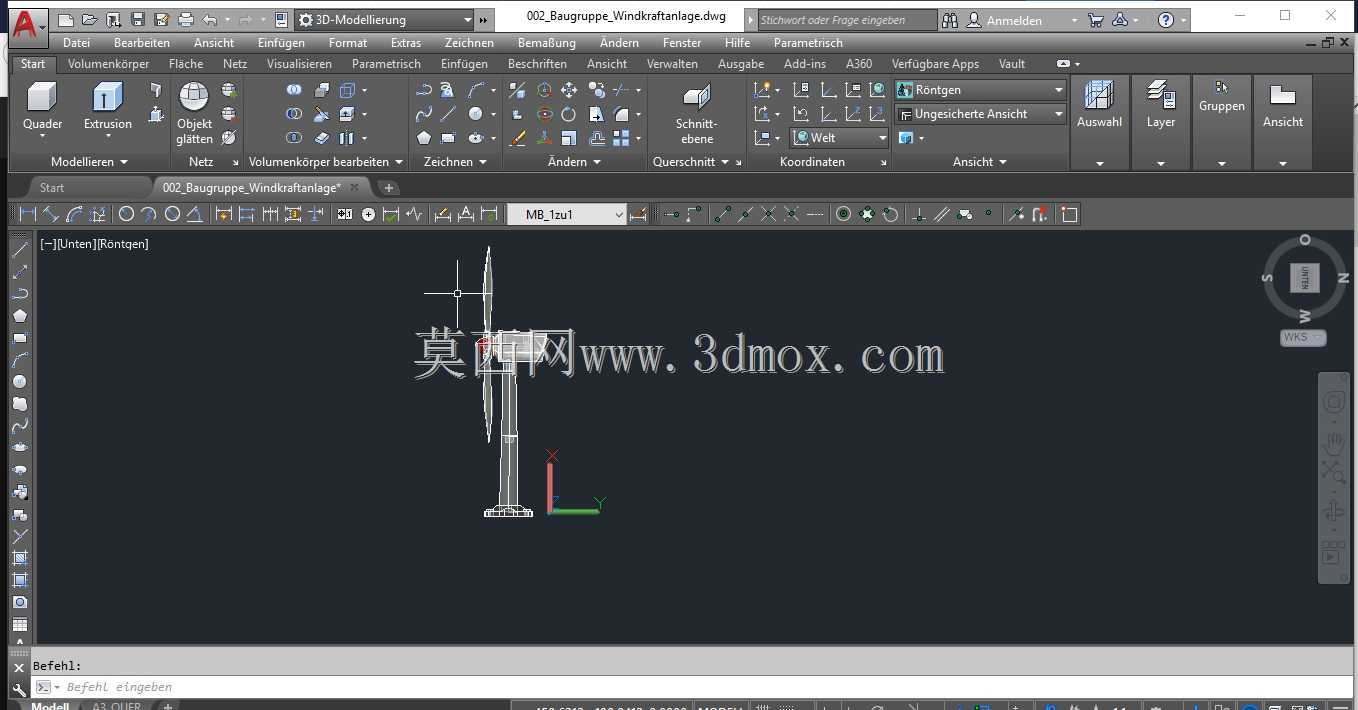

　　建模过程中对各部件的装配公差做了明确设定：叶片根部与轮毂安装面的平面度公差、连接螺栓孔的位置度公差都按照重型机械连接的标准选取，避免现场安装时出现孔位错位无法装配的问题。塔筒顶部与机舱底座的连接法兰尺寸做了匹配设计，法兰螺栓的规格、数量都按照极限风况下的倾覆力矩做了强度验算，保证极端天气下整套结构的连接可靠性。针对叶片的结构设计，还考虑了不同仰角、不同变距角度下的气动载荷变化，在模型中预留了变距机构的运动空间，保证变距动作全程不会出现结构干涉。

　　从实际运维角度出发，这套涡轮结构的各连接部位都预留了标准的运维操作空间，叶片根部的检修平台接口、轮毂内部的人员通行通道都在建模时做了空间校核，后期运维人员可以顺利进入轮毂内部完成变距机构的检修、螺栓预紧力复检等常规操作。叶片表面的光滑过渡设计既可以降低气动阻力，也能减少风沙、盐雾在叶片表面的附着，降低后期运维的清洁频次，适配西北多风沙、沿海高盐雾的不同应用场景。整套结构的重量分配经过反复优化，叶轮整体的静平衡、动平衡精度都满足高速旋转部件的要求，运行时的振动幅值控制在标准允许范围内，减少振动对后端传动部件、发电单元的疲劳损伤，延长整套机组的无故障运行时间。
