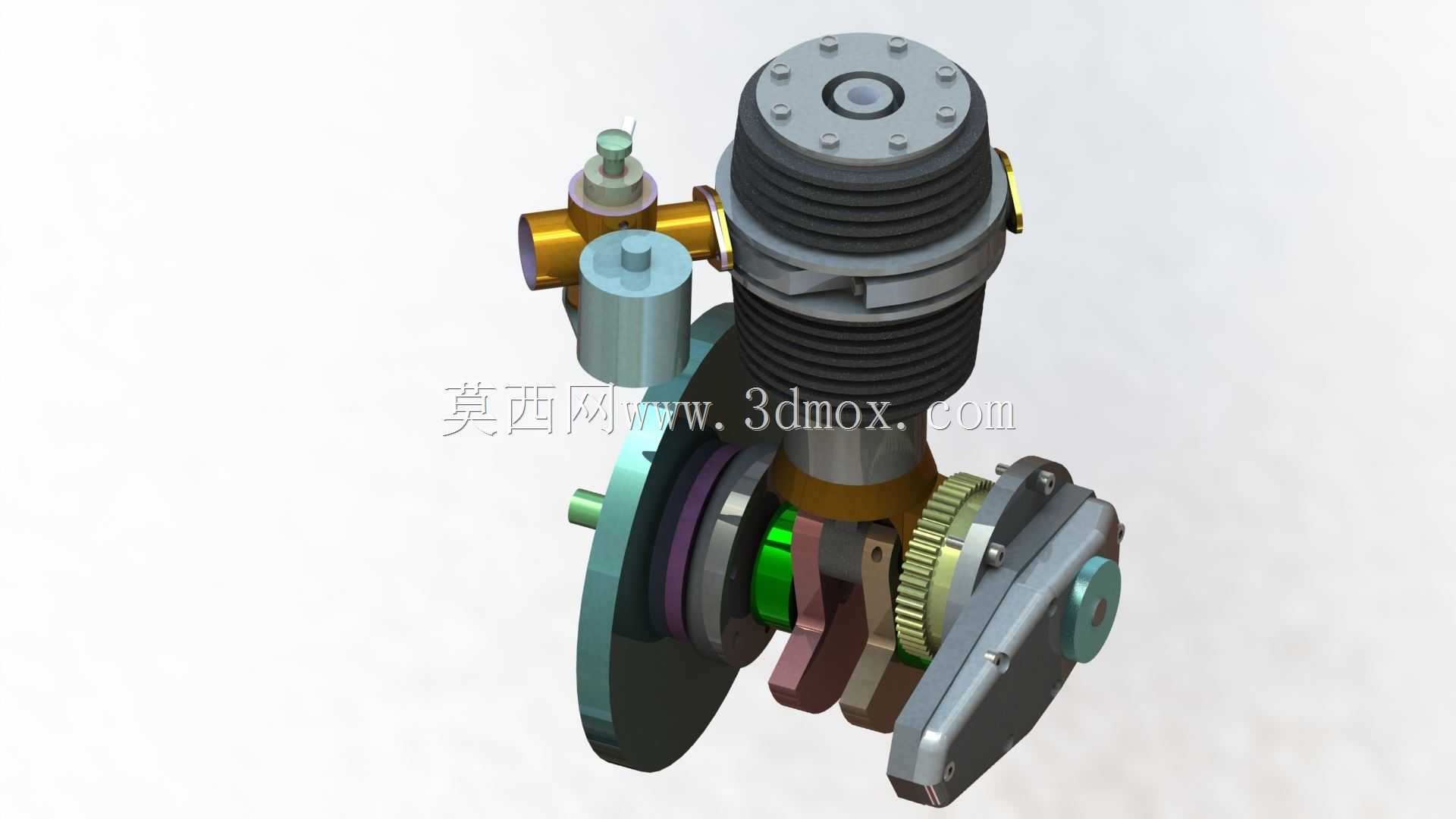

单缸往复式内燃动力机组结构展示

　　这套动力结构的建模还原，完全围绕小型内燃动力单元的实际装机需求展开，没有做多余的装饰性结构，所有可见部件都对应实际量产机型的功能点位。从应用场景来看，这类单缸动力单元常被用在小型通用动力设备上，比如便携发电机组、小型园林作业机具、迷你摩托以及航模、小型试验台架的动力源，对安装空间的紧凑度要求极高，因此建模过程中优先梳理了各部件的运动包络边界，避免实际装配后出现运动干涉。

　　从结构布局来看，上部的气缸总成采用散热鳍片一体式缸体设计，鳍片的间距、厚度都参考通用小型风冷机型的散热需求设定，保证缸体工作时的热量能通过鳍片快速散出，不需要额外加装水冷管路，大幅缩小整机的占用空间。缸头部分的紧固螺栓沿缸盖周向均匀布置，数量和排布角度完全匹配实际缸盖的密封压紧需求，保证缸垫受压均匀，避免工作时出现缸压泄漏的问题。侧部布置的化油器安装座预留了标准的接口法兰尺寸，可直接匹配对应排量的化油器总成，安装座的倾斜角度考虑了燃油自流的角度需求，避免工况波动时出现燃油供给不畅的问题。

　　下部的曲柄连杆机构是整个动力单元的核心运动部件，建模时严格按照曲柄半径、连杆长度的配比设定参数，活塞的行程与缸径的比例参考成熟小排量机型的压缩比需求设定，保证燃烧做功的效率处于合理区间。曲轴的支撑位预留了轴承安装位，两侧的端盖结构对应曲轴箱的密封需求，可防止润滑油泄漏同时阻挡外部杂质进入曲轴箱内部。侧部外露的齿轮组为正时传动结构，齿形、模数都按照配气相位的传动比设定，保证气门开闭时机与活塞运动位置精准匹配，不会出现点火正时偏差导致的动力下降、反喷等问题。

　　安装边界方面，整个动力单元的下部安装面设置了两个对称的固定支脚，支脚上的安装孔位间距参考通用小型机架的安装尺寸设定，可直接固定在标准规格的机架上，不需要额外制作转接支架。整机的横向最大尺寸集中在化油器与侧部正时齿轮盖的位置，纵向尺寸从曲轴箱底部到缸头顶部的距离控制在紧凑区间，在小尺寸安装空间内也能完成布置。所有运动部件的运动包络都做了预留校验，比如连杆摆动时不会碰到曲轴箱内壁，活塞往复运动时不会触碰气门结构，齿轮啮合时的侧隙处于合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现卡滞。

　　从功能特性来看，这套结构完整覆盖了内燃机工作的四个行程对应的所有部件：进气阶段通过化油器混合油气，经进气门进入气缸；压缩阶段活塞上行压缩混合气，点火后燃气膨胀推动活塞下行，通过连杆带动曲轴旋转输出动力；排气阶段活塞上行将燃烧后的废气排出。所有部件的连接关系都按照实际装配逻辑设定，紧固件的位置、密封件的安装槽位都有明确体现，不管是用于结构教学演示，还是作为小型动力设备的选型参考，或是进行二次结构改型设计，都能直接提取对应的结构参数，不需要重新梳理基础装配关系。建模过程中特意还原了各部件的材质区分，比如缸体、曲轴箱的铸铝质感，散热鳍片的金属加工面，齿轮的钢制结构特征，密封件的非金属材质表现，能直观区分不同功能部件的材质属性，方便后续做工程图导出、装配工艺梳理的时候快速识别对应部件。
