单缸风冷式发动机气缸组件结构设计

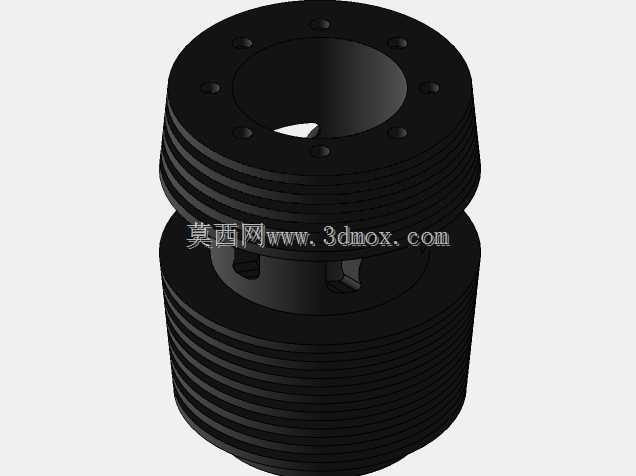

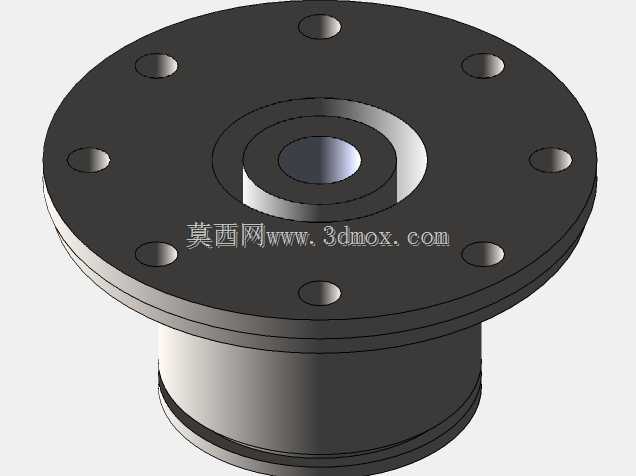

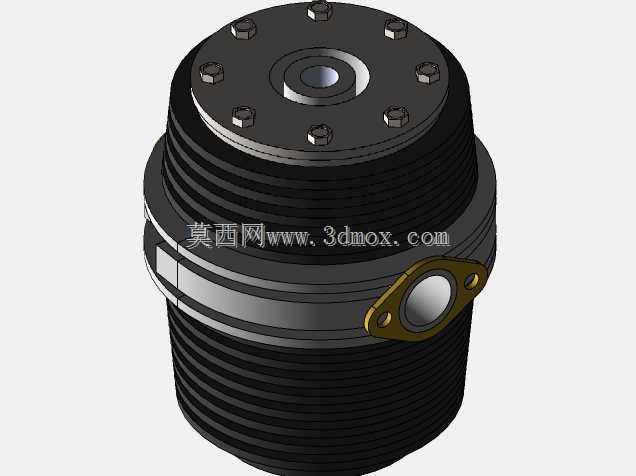

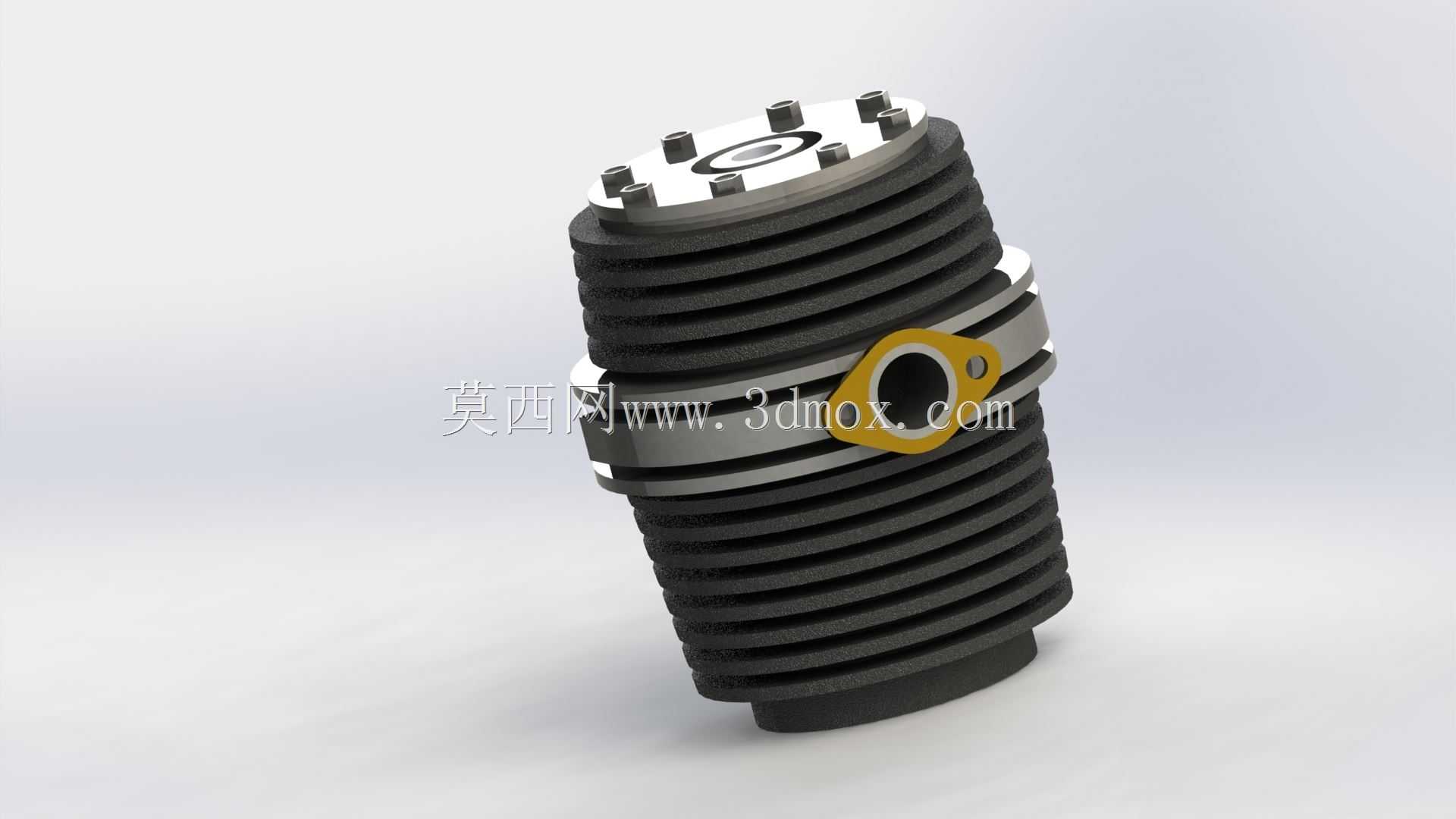

　　在小型通用内燃机、摩托动力单元、微型发电机组以及便携作业动力设备的配套结构中，气缸总成是决定动力输出稳定性、热负荷承载能力与整机寿命的核心承压部件，本次呈现的气缸结构采用风冷散热构型，适配小排量单缸动力的使用场景，区别于水冷缸体的密闭水套结构，该缸体外壁周向布置等间距环形散热鳍片，鳍片厚度、间距与径向伸出长度经过热流场匹配设计，能够在动力运行过程中，通过行驶迎风或者配套冷却风扇的强制气流，快速带走燃烧室做功传递到缸壁的热量，避免缸体温度过高导致的润滑油膜失效、活塞环卡滞、配合间隙超差等常见故障。从结构功能划分来看，该气缸总成集成了缸筒承压、散热传导、附件安装、气道衔接多个功能模块，缸体上部的端盖连接位采用周向均布的螺栓锁紧结构，

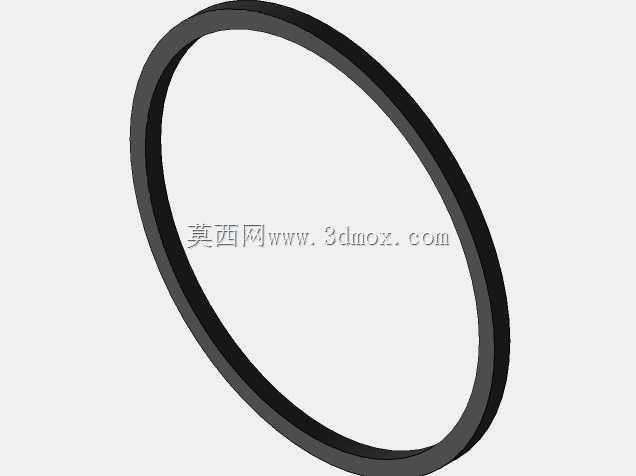

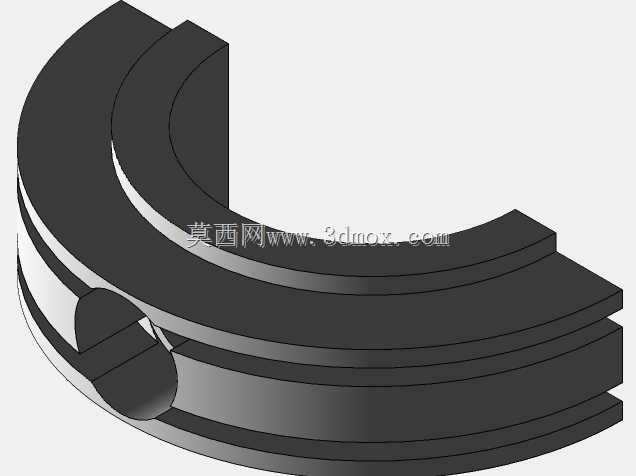

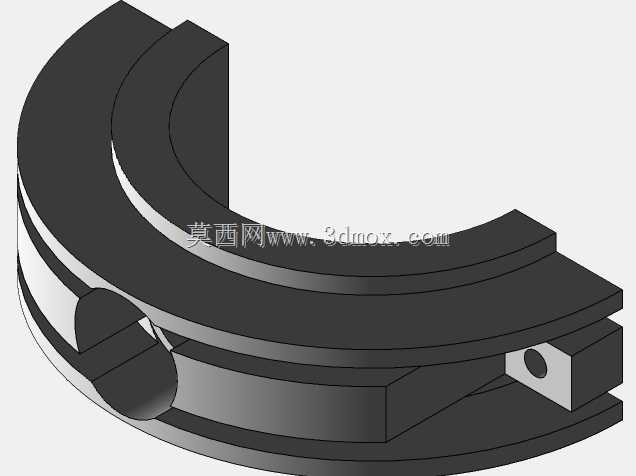

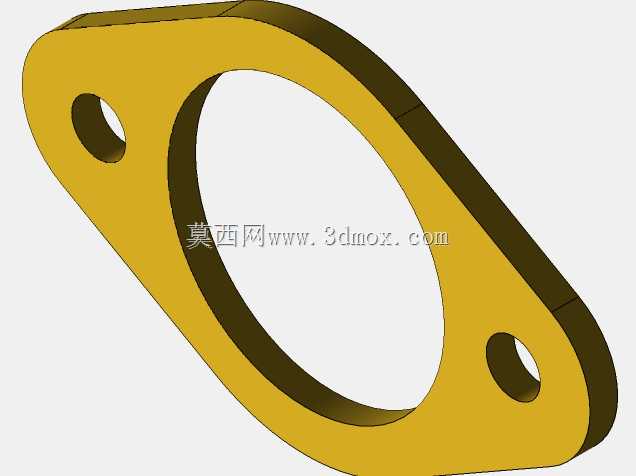

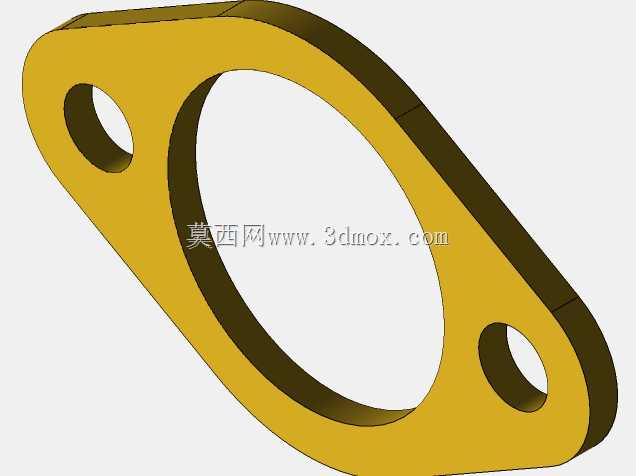

　　螺栓孔位置度公差控制在0.02mm范围内，能够保证与气缸盖密封面的压紧力均匀分布，配合密封垫片实现燃烧室的高压气体密封，避免做功行程出现燃气泄漏导致的动力下降问题。缸体中部的凸台结构预留了附件安装接口，带衬套的安装孔位用于固定燃油供给或者进排气相关的附属组件，安装面的平面度要求控制在0.015mm以内，保证附件安装后不存在偏斜应力，长期运行不会出现连接松动。缸体下部的定位止口用于与曲轴箱的定位配合，止口的圆柱度公差满足装配同轴度要求，能够保证活塞在缸筒内做往复直线运动时，不会出现偏磨导致的缸压泄漏问题。在设计思路层面，该气缸结构优先考虑了小排量动力的轻量化与维护便捷性需求，整体采用一体化铸造成型后再做机加工的工艺路线，

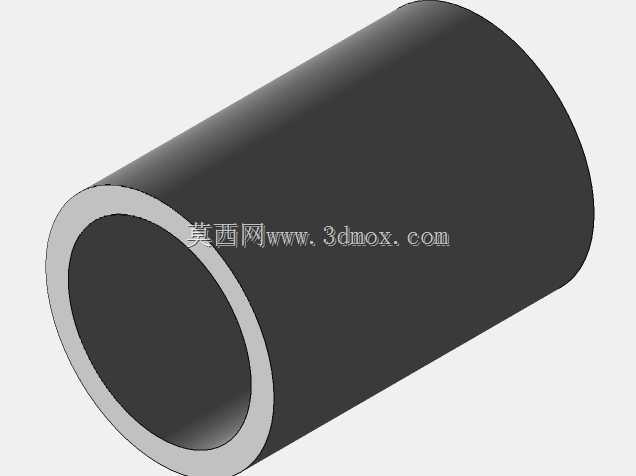

　　散热鳍片与缸筒主体一体铸造成型，减少了额外连接结构带来的热阻，热量能够从缸筒内壁快速传导到外层散热鳍片上，相比拼接式散热结构的热传导效率提升15%以上。缸筒内壁采用珩磨加工工艺，表面形成交叉网纹结构，能够在活塞往复运动过程中储存适量润滑油，保证活塞环与缸壁之间的润滑状态稳定，降低摩擦损耗，同时网纹结构的参数匹配活塞环的表面张力设计，避免润滑油过度窜入燃烧室造成积碳问题。从安装边界尺寸来看，该气缸的整体径向最大尺寸为散热鳍片的外圆直径，轴向总长度覆盖从缸盖结合面到曲轴箱止口端面的完整距离，周向除中部安装凸台外无额外突出结构，能够适配紧凑的动力舱安装空间，安装时仅需保证上部螺栓孔与缸盖对应孔位对中、

　　下部止口完全卡入曲轴箱定位槽即可完成装配，不需要额外的调整工装，适配小型动力设备的流水线装配与售后维修场景。在实际工况适配中，该气缸结构能够承受连续高负荷运行下的热冲击，散热鳍片的排布方式避免了气流死角，在低速大扭矩输出工况下，缸壁温度能够稳定控制在材料允许的工作区间内，不会出现局部过热导致的缸体变形问题；同时缸体材料选用导热性与结构强度兼顾的铸造铝合金材质，相比铸铁缸体重量降低40%以上，能够有效降低整机的自重，适配便携类动力设备的移动使用需求。结构设计过程中还充分考虑了不同工况下的热膨胀补偿，各配合部位的间隙设计匹配铝合金材料的热膨胀系数，在冷机启动与热机运行状态下都能保持合理的配合间隙，不会出现冷机敲缸或者热机卡滞的问题。中部的安装凸台采用加厚结构设计，能够承受附属部件运行过程中的振动载荷，避免长期振动导致的凸台根部开裂问题，连接孔内的金属衬套能够分散螺栓锁紧应力，避免铝合金螺纹在多次拆装后出现滑牙失效的情况。对于三维结构设计从业者而言，该模型完整还原了风冷气缸的结构细节，包括散热鳍片的拔模角度、螺栓孔的沉台结构、安装凸台的加强筋过渡、密封面的加工余量预留等工艺细节，能够作为小型内燃机气缸结构设计的参考样本，在进行同类产品设计时，可以直接参考其散热结构排布、安装接口位置、配合公差选取的设计逻辑，结合具体的动力参数调整尺寸比例，缩短产品开发的结构验证周期。
