带径向限位凸块的开口销式轴接连接构件

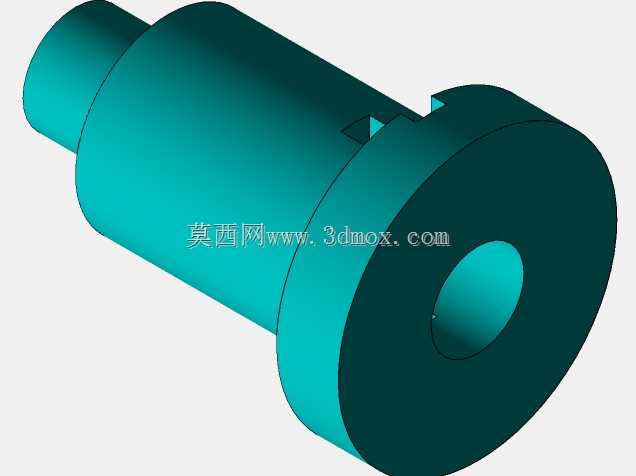

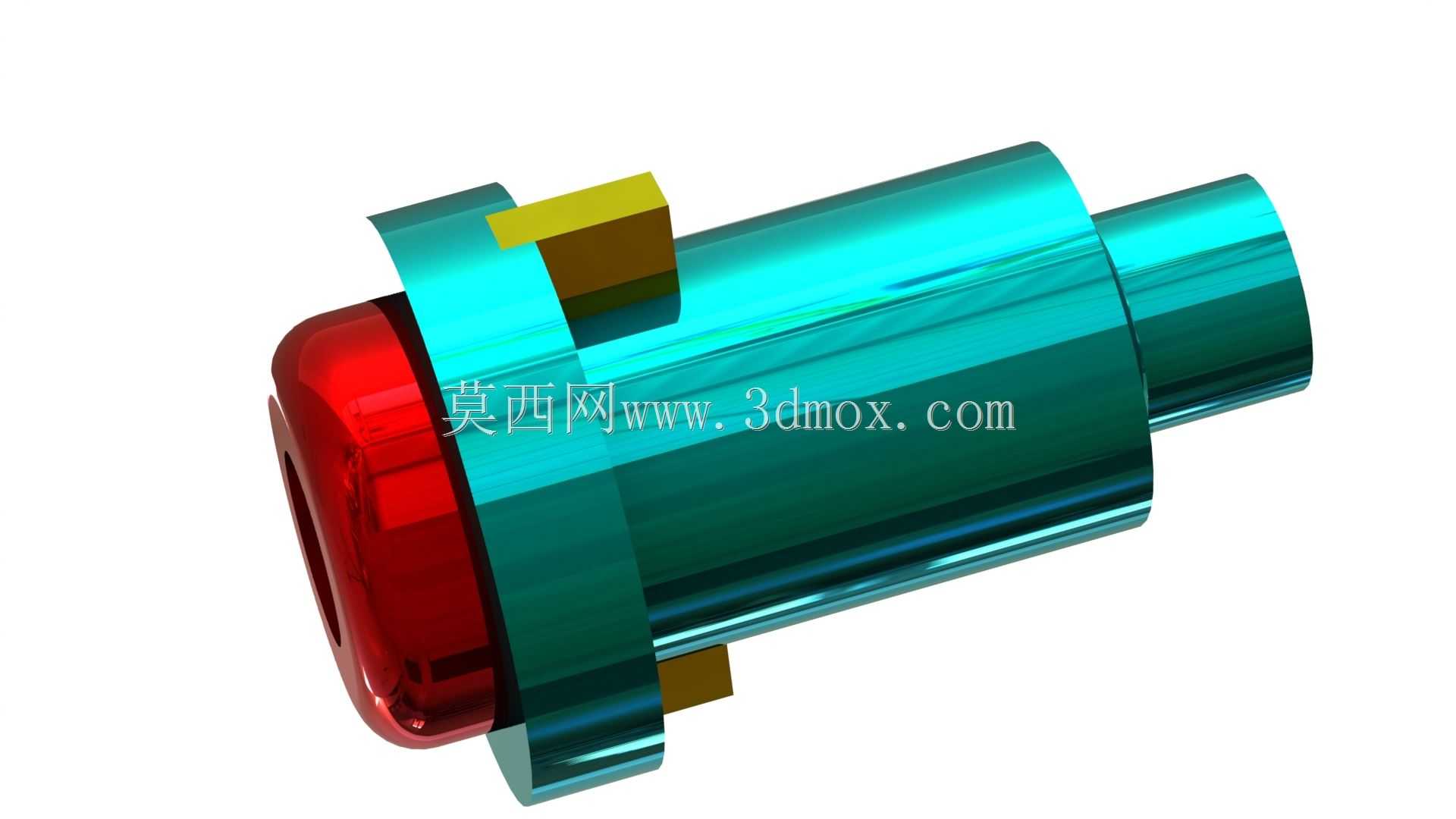

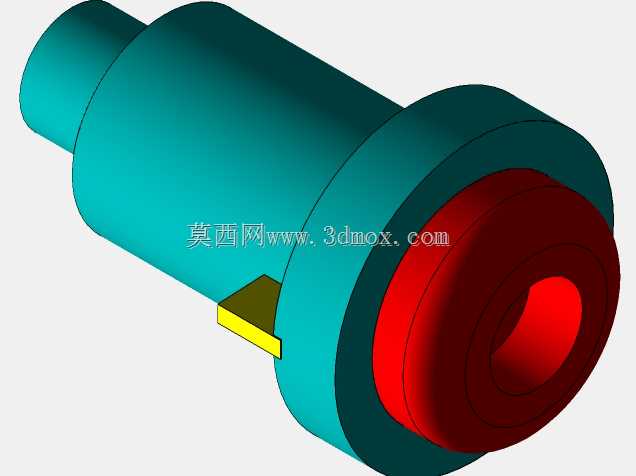

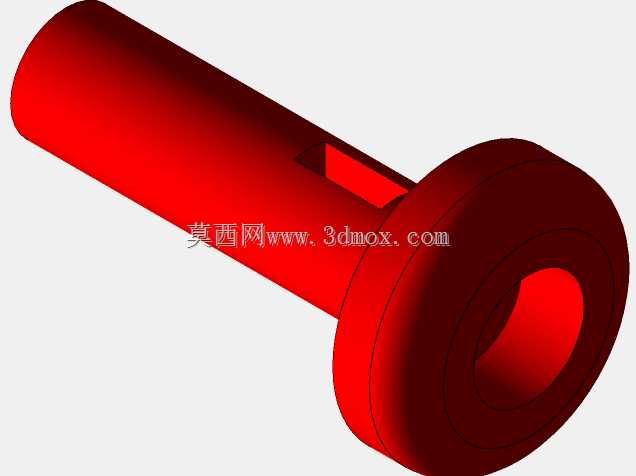

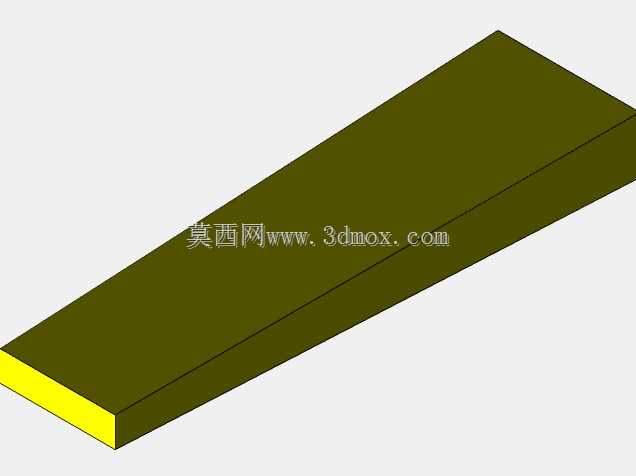

　　在常规的中小扭矩传动链路里，这类带径向限位凸块的开口销接结构，常被用在轻工输送线、小型农用机具、台式加工设备的动力输出端衔接位置，替代传统的过盈配合键连接，降低现场拆装维护的难度，尤其是在需要频繁拆解调整传动位的工位上，这种结构不需要额外配备拉马、铜锤等拆卸工具，仅需拔出对应规格的开口销即可完成轴段分离，适配现场运维人员快速排障的作业需求。从结构功能上看，构件主体为阶梯轴套结构，大直径端为销接配合腔，内壁做了适配对接轴端的公差匹配，腔壁开设的径向贯通槽用于穿装开口销，槽位的位置经过受力校核，避开轴套的应力集中区域，保证传递额定扭矩时槽边不会出现应力开裂；外圆上设置的两个对称凸块，并非用于扭矩传递，而是作为轴向安装的限位挡边，

　　在装入设备安装座时，凸块端面贴合安装座的定位端面，无需额外加装轴用挡圈即可确定轴向安装位置，减少装配时的零件清点环节，也避免了挡圈槽加工带来的轴段强度削弱。设计这类构件时，首先要确定对接轴的直径公差，销接腔的内径通常取H7配合公差，既保证对接轴可以顺利插入，又不会出现过大的径向旷量，避免传动过程中产生冲击噪音；径向销孔的位置要距离轴套端面至少1.5倍销孔直径的距离，防止销孔边缘的材料在受剪时出现崩裂，外圆凸块的高度不宜过高，通常控制在3-5mm即可，过高的凸块会增大构件的整体转动惯量，在高速传动场景下容易带来额外的动平衡问题，凸块的两个侧面做了小倒角处理，装配时可以起到导向作用，即使安装座的定位槽存在少量加工偏差，也能顺利滑入到位。

　　安装边界方面，这类构件的轴向总长度需要匹配安装座的腔体深度，伸出端的小直径轴段用于连接从动侧的联轴器或者带轮，轴段上通常会预留平键槽，和从动部件形成键连接传递扭矩，大直径端的外圆和安装座的配合间隙控制在0.1-0.2mm之间，既允许构件存在微小的热胀冷缩位移，又不会出现过大的径向跳动；开口销穿装完成后，需要将销的两个尾部分开弯折到贴合轴套外圆的角度，避免设备运转过程中销子受振动脱出，引发传动脱节故障。实际应用中，这类结构不适合大扭矩、高转速的重载传动场景，比如矿山破碎设备、重型机床的主传动链路就不会采用这类连接方式，因为开口销的抗剪强度有限，过大的扭矩会直接剪断销体，反而适合扭矩在100N·m以内、

　　转速不超过1500rpm的中轻载传动场景，在这类场景下，它的拆装便捷性优势可以得到充分发挥，相比传统的键连接加锁紧螺母的固定方式，能减少至少60%的拆装耗时，对于需要频繁更换工装、调整传动位的生产线来说，这种结构的实用性非常突出。建模过程中需要注意，销槽的边缘要做0.5mm的圆角过渡，不能直接加工成直角锐边，直角边在热处理过程中容易产生淬火裂纹，同时在受载时锐边位置的应力集中系数会达到平滑圆角的3倍以上，大幅降低构件的疲劳寿命；外圆表面的粗糙度要求控制在Ra1.6以内，和安装座配合的位置如果粗糙度过高，会增大装配时的摩擦阻力，甚至出现装入后卡涩无法拆卸的问题，而和密封件配合的位置则需要更高的表面质量，避免划伤密封唇口导致润滑油渗漏。
