4巴发动机配套齿轮箱传动结构

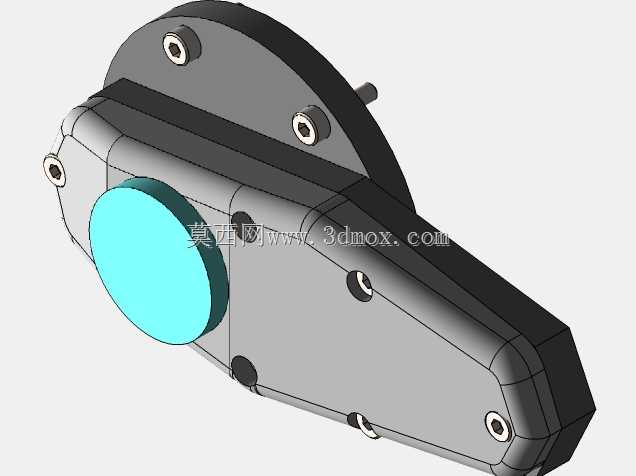

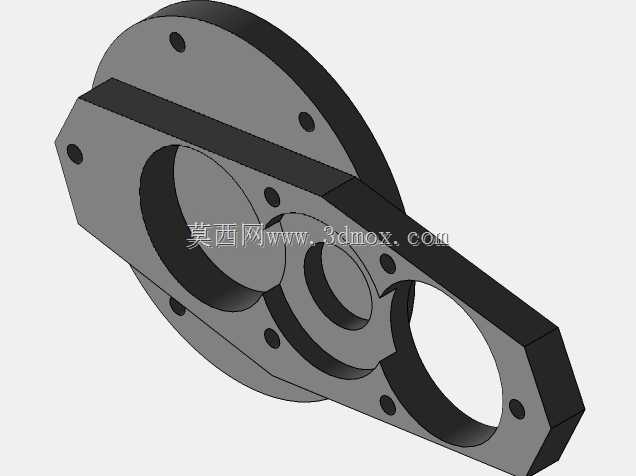

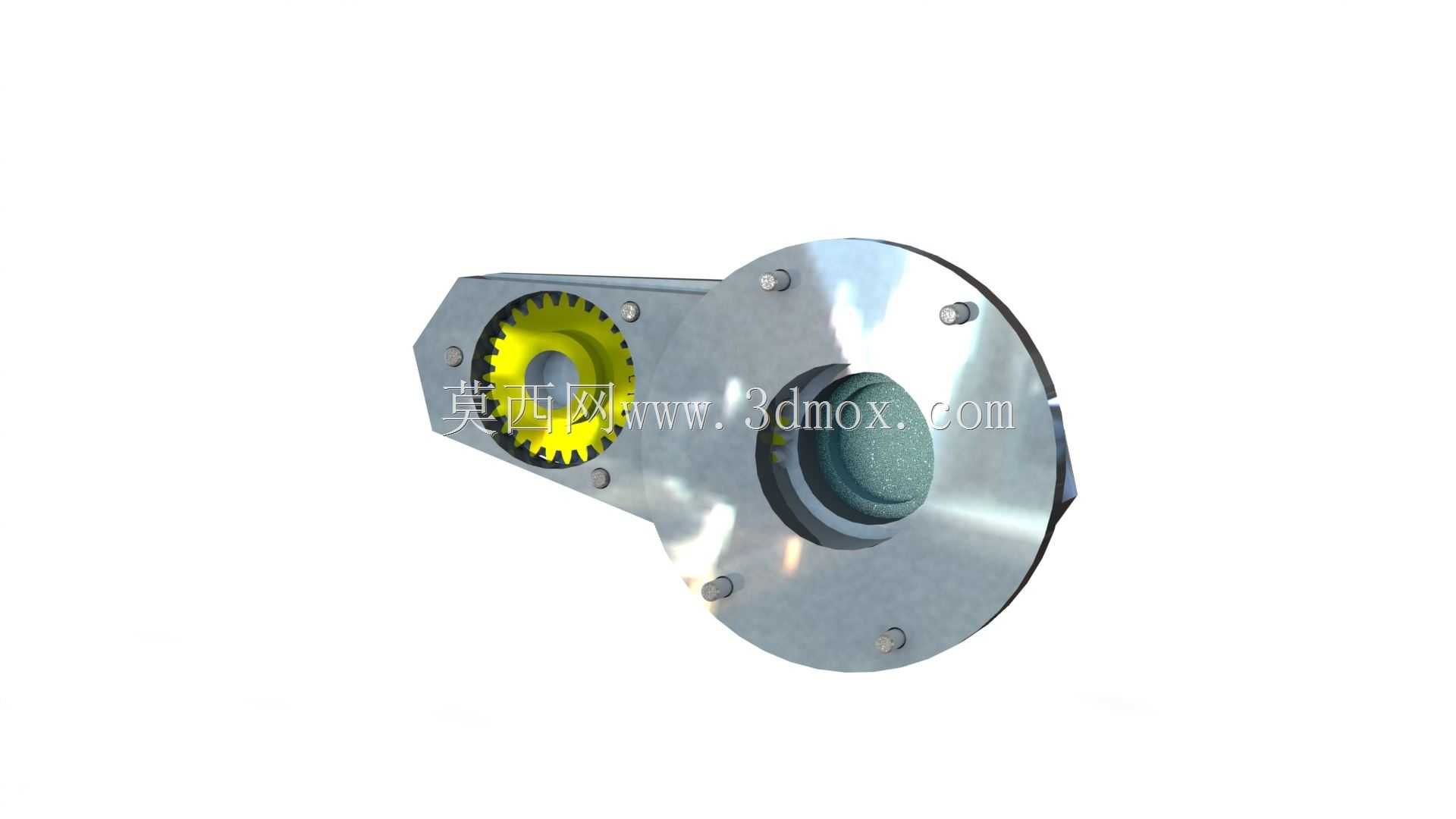

　　这款齿轮箱作为4巴发动机的配套传动部件，主要应用在小型动力输出设备的动力传递环节，常见于园林机械、小型发电机组、轻型工程机械的动力接驳位置，核心作用是将发动机输出的高转速低扭矩动力，通过内部齿轮组的啮合传动转换为适配作业端需求的低转速高扭矩输出，同时完成动力传输方向的适配调整，匹配不同安装布局下的动力接驳需求。从结构设计来看，整个箱体采用分体式法兰安装结构，外露的安装法兰面分布有6处对称布置的紧固螺栓位，安装时可直接通过螺栓将齿轮箱端面与发动机壳体输出端定位贴合，法兰面的定位止口与发动机输出端的定位凸台采用间隙配合公差，装配时可快速完成同轴度找正，降低现场安装的调试难度。箱体内部的主动齿轮直接与发动机输出轴通过花键连接，

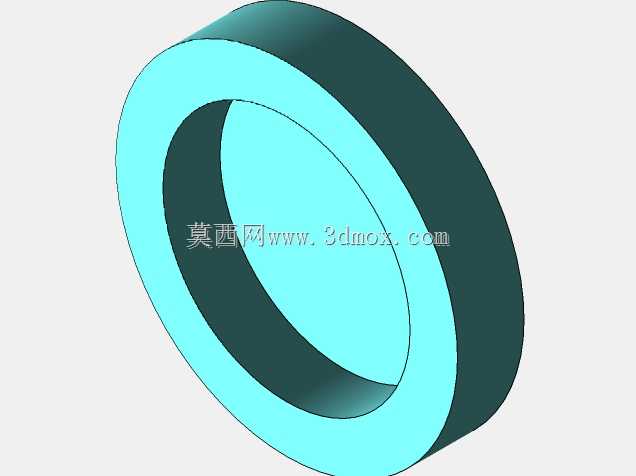

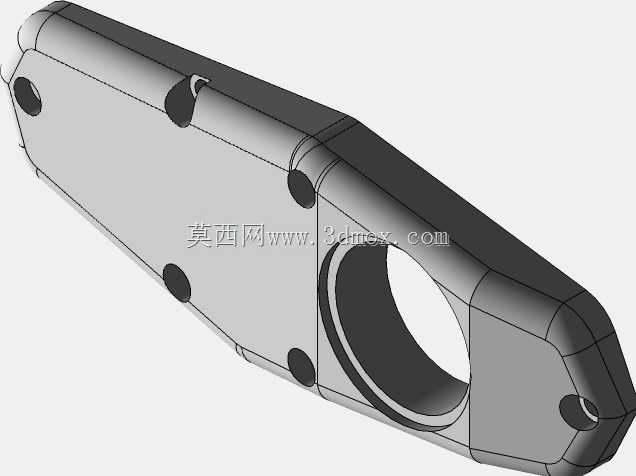

　　从动齿轮与输出轴采用过盈配合加平键周向固定的方式，齿轮参数经过匹配计算，齿面采用渐开线圆柱直齿设计，啮合重合度控制在1.3-1.5区间，既保证传动过程的平稳性，又能在额定负载下避免齿面出现点蚀、断齿等失效问题，齿轮啮合侧隙按照常温工作环境下的热膨胀余量预留，避免长时间高负荷运转时出现齿面卡滞。箱体的外壳采用铝合金压铸成型，表面做硬质阳极氧化处理，既保证整体结构强度，又能控制部件自重，同时金属壳体的散热性能可以将齿轮啮合过程中产生的热量快速导出，维持箱体内润滑脂的工作温度在合理区间，避免润滑脂高温失效。输出端的轴承采用深沟球轴承加密封端盖的结构，密封端盖内置双唇口橡胶密封圈，可有效阻挡外界粉尘、水汽进入箱体内部，

　　同时防止箱体内润滑脂泄漏，适配户外多尘、潮湿的作业场景。从安装边界来看，整个齿轮箱的轴向总长度控制在120mm以内，最大外圆直径为180mm，侧向突出的安装耳位预留了2处M8的螺栓安装孔，可根据实际安装需求选择端面法兰固定或者侧向耳位辅助固定，适配不同机架的安装空间限制。输出轴的伸出端长度为25mm，轴径为20mm，轴端加工有标准平键槽，可直接对接带轮、链轮等传动部件，不需要额外做轴头改装。在设计过程中，特意将齿轮啮合的位置布置在箱体腔体的中下部，保证箱体内加注的润滑脂可以在齿轮旋转过程中持续带到啮合接触面，形成稳定的油膜润滑，不需要额外设计复杂的飞溅润滑或者压力润滑结构，简化整体结构的同时降低后期维护成本。

　　箱体的合箱面采用密封胶加定位销的密封方式，合箱定位销设置在法兰对角线位置，装配时可保证上下箱体的同轴度误差控制在0.02mm以内，避免齿轮啮合时出现偏载。实际应用中，这款齿轮箱可承受的额定输入转速为3600rpm，额定输出扭矩为45N·m，可满足4巴功率段发动机的动力传输需求，在连续8小时满负荷运转工况下，箱体表面最高温度不超过75摄氏度，传动效率稳定在96%以上，不会出现明显的动力损耗。针对不同的安装场景，侧向的安装耳位可以根据机架的固定位置做小幅的角度调整，不需要重新开模制作箱体，提升了部件的通用适配性。齿轮的齿部经过高频淬火处理，齿面硬度达到HRC45-50，芯部保持足够的韧性，可承受短时的过载冲击，避免作业过程中遇到突发负载时出现断齿问题。输出端的密封结构经过多轮验证，在高压水枪冲洗、多尘环境连续作业的测试条件下，均未出现润滑脂泄漏或者杂质进入箱体的情况，可满足户外作业设备的恶劣使用环境要求。
